Vue éclatée lave linge SAMSUNG WD0804W8EXEF
Découvrez la vue éclatée complète lave linge SAMSUNG WD0804W8EXEF, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge SAMSUNG WD0804W8EXEF et éviter les pannes imprévues. 70 pièces référencées.
Cette vue éclatée SAMSUNG WD0804W8EXEF référence 70 pièces détachées, dont boite lave-linge lessive inférieur, securite lave-linge hublot zv446l5, electrovanne lave-linge 3 voies, avec leur position sur le schéma constructeur.
Réparer son lave-linge SAMSUNG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

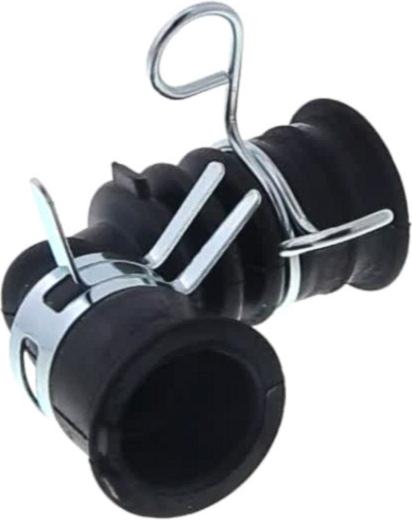

Sur cette vue : DURITE Lave-Linge BOITE PRODUIT/EV (repère 3, 18.56 €) · DURITE Lave-Linge BOITE/CUVE (repère 4, 27.87 €) · DURITE Lave-Linge BOITE CUVE (repère 4, 37.7 €) · COLLIER Lave-Linge DURITE C/P ( cote chambre ) (repère 4, 6.5 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : CONDENSATEUR Lave-Linge ANTIPARASITE (repère 4, 75.48 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

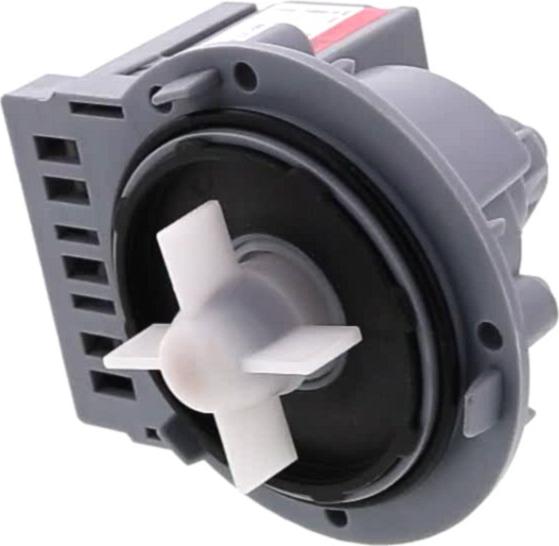

Sur cette vue : POMPE Lave-Linge VIDANGE B20-6 (repère 8, 44.18 €) · FILTRE Lave-Linge VIDANGE (repère 8, 19.4 €) · COLLIER Lave-Linge DURITE CUVE/POMPE (coté cuve) (repère 8, 8.27 €) · CORPS Lave-Linge POMPE (repère 8, 32.33 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : RESSORT Lave-Linge CUVE (repère 6, 17.79 €) · RESSORT Lave-Linge POIGNEE HUBLOT (repère 7, 4.53 €) · PALIER Lave-Linge KIT (repère 16, 36.68 €) · AMORTISSEUR Lave-Linge 80N (repère 18, 25.88 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

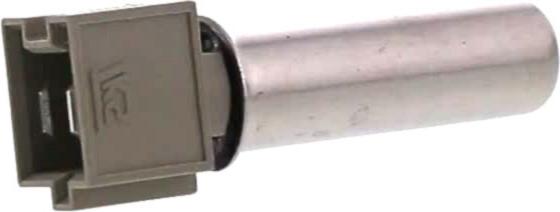

Sur cette vue : RESISTANCE Lave-Linge bloc sechage complet (repère 0, 152.59 €) · SONDE Lave-Linge SECHAGE (repère 2, 35.39 €) · SONDE Lave-Linge TEMPERATURE (repère 3, 13.94 €) · RESISTANCE (repère 5, 132.52 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CONDENSATEUR Lave-Linge ANTIPARASITE (repère 4, 75.48 €) · THERMOSTAT Lave-Linge N125 (repère 7, 22.55 €) · JOINT Lave-Linge HUBLOT (repère 7, 64.13 €) · FILTRE Lave-Linge VIDANGE (repère 8, 19.4 €) · THERMOSTAT Lave-Linge N125 REARMABLE (repère 8, 24.67 €) · FILTRE Lave-Linge POMPE VIDANGE (repère 8, 11.21 €) · BOUCHON Lave-Linge FILTRE POMPE (repère 8, 6.46 €) · JOINT Lave-Linge CORPS DE POMPE (repère 8, 6.04 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
