Vue éclatée lave linge SAMSUNG WF16J6500EWEF REV00
Découvrez la vue éclatée complète lave linge SAMSUNG WF16J6500EWEF REV00, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge SAMSUNG WF16J6500EWEF REV00 et éviter les pannes imprévues. 40 pièces référencées.

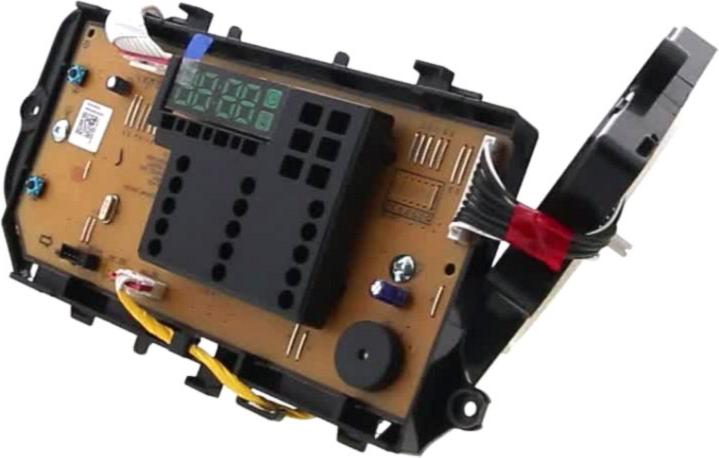

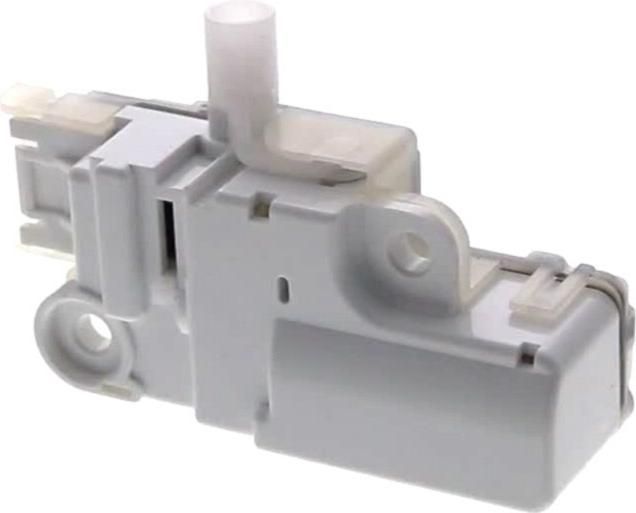

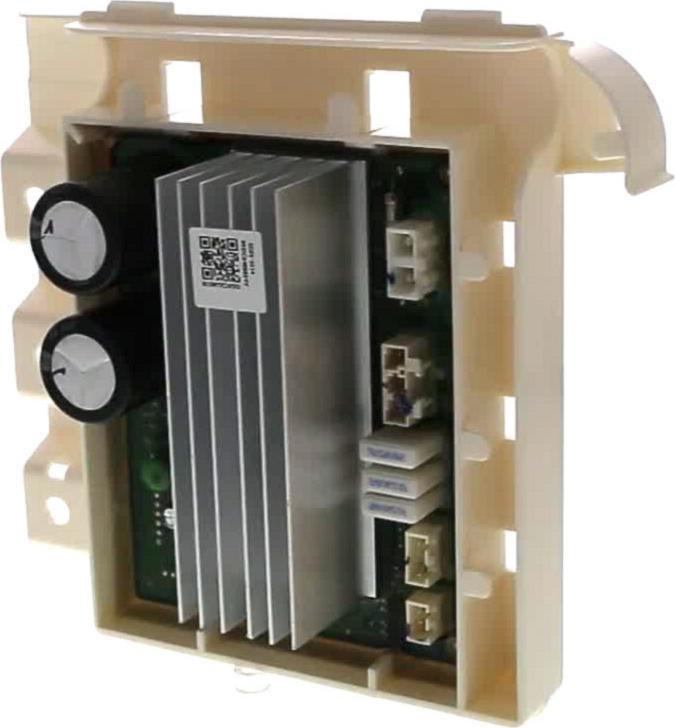

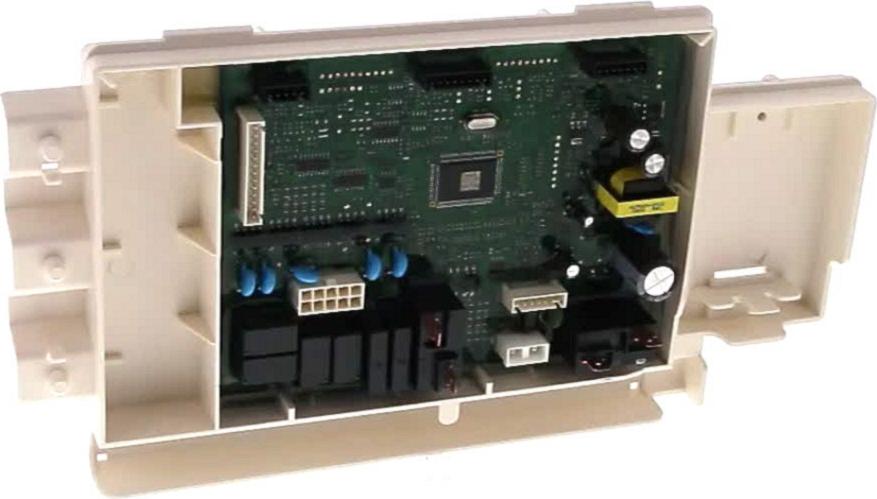

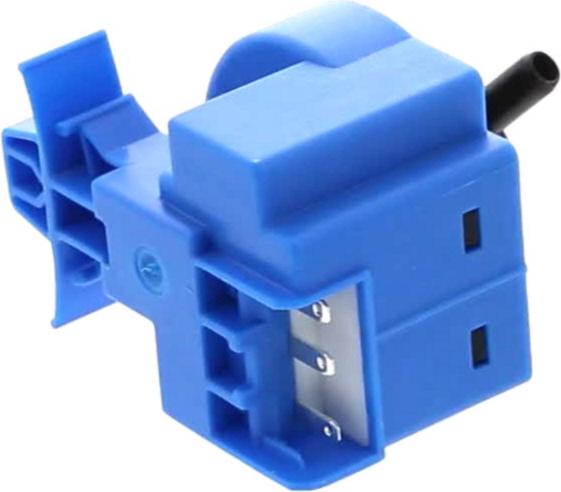

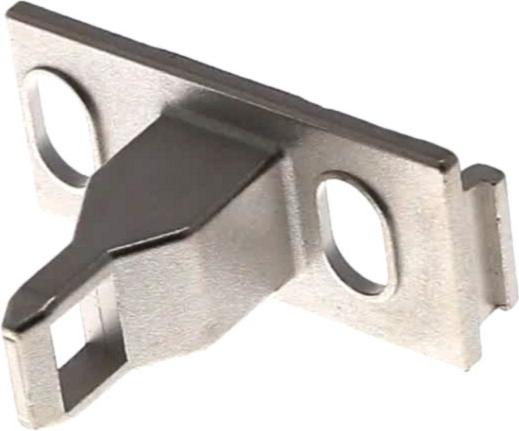

Cette vue éclatée SAMSUNG WF16J6500EWEF REV00 référence 40 pièces détachées, dont pied lave-linge, platine lave-linge affichage, electrovanne lave-linge 2 voies, avec leur position sur le schéma constructeur.
Réparer son lave-linge SAMSUNG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

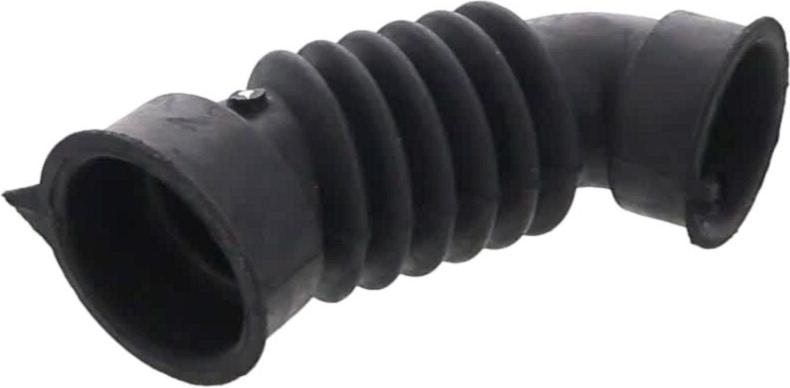

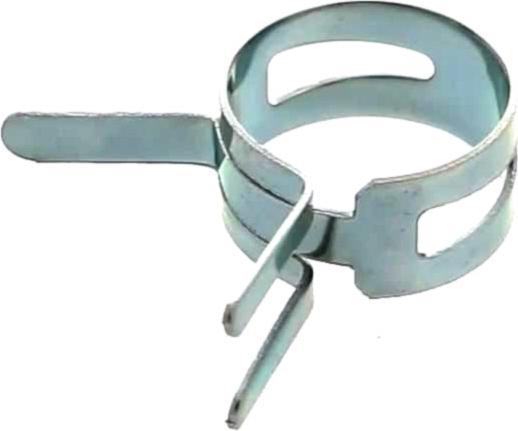

Sur cette vue : DURITE Lave-Linge DISTRIBUTEUR/CUVE (repère 4, 39 €) · COLLIER Lave-Linge DURITE C/P ( cote chambre ) (repère 7, 6.86 €) · COLLIER Lave-Linge MEUBLE/JOINT HUBLOT (repère 7, 12.39 €) · COLLIER Lave-Linge JOINT HUBLOT/CUVE (repère 7, 14.55 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

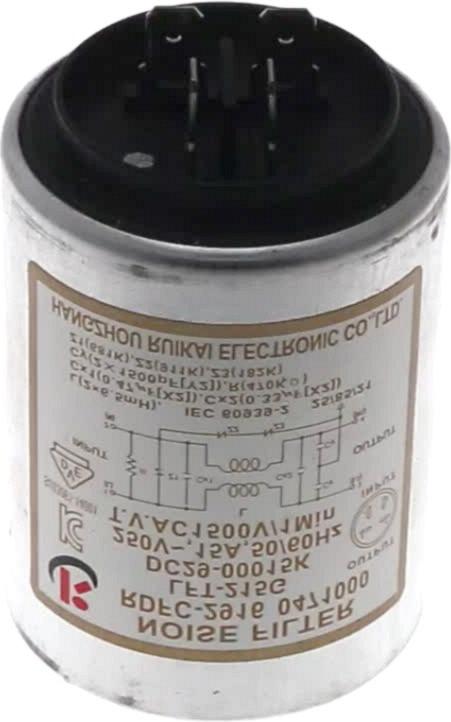

Sur cette vue : CONDENSATEUR Lave-Linge ANTIPARASITE (repère 8, 82.65 €).

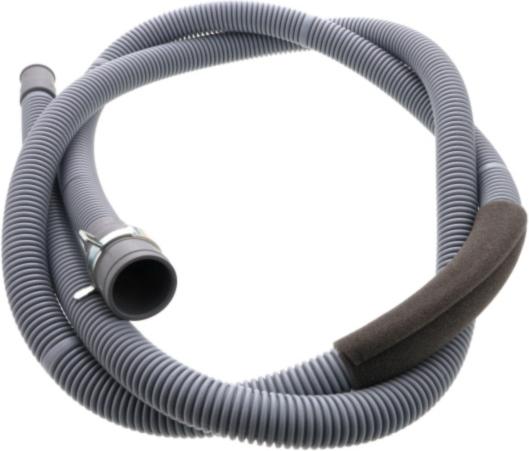

Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

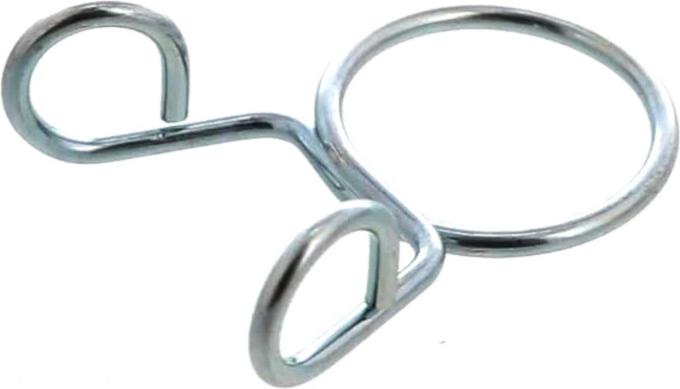

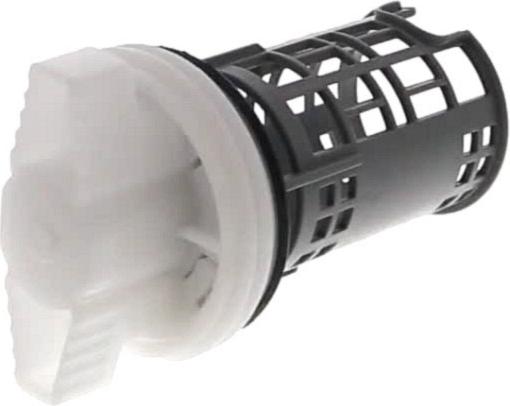

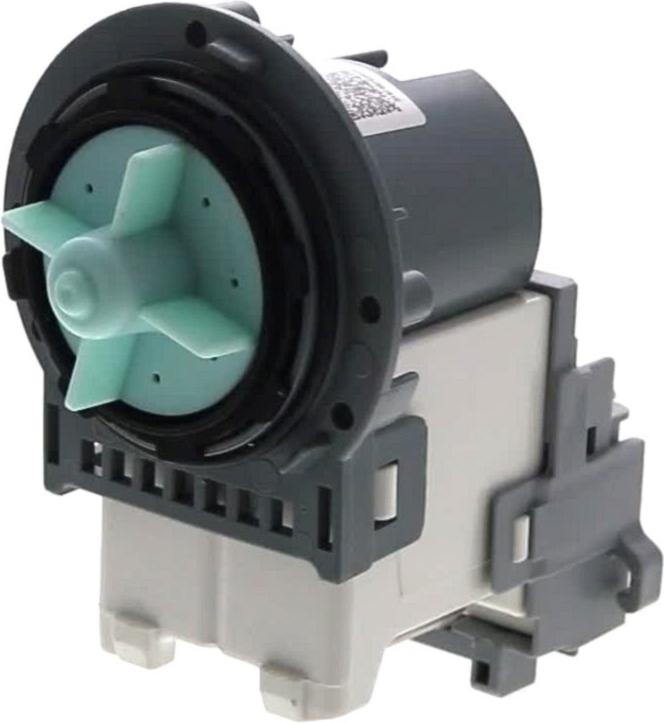

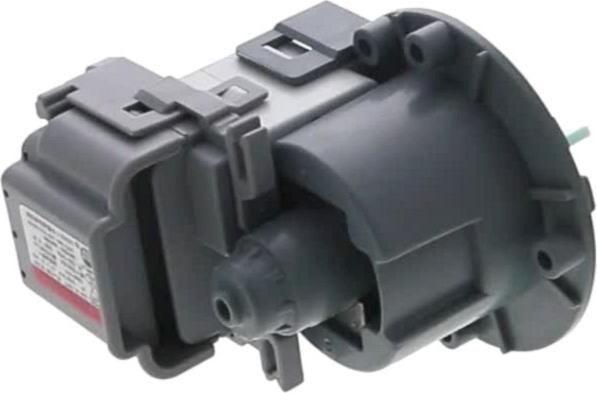

Sur cette vue : TRAPPE Lave-Linge POMPE VIDANGE (repère 2, 44.04 €) · COLLIER Lave-Linge DURITE C/P ( cote pompe ) (repère 8, 6.63 €) · POMPE Lave-Linge VIDANGE PX2025 30W B15-6A 0.33A (repère 11, 47.36 €) · BOUCHON Lave-Linge TUYAU VIDANGE (repère 11, 5.25 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

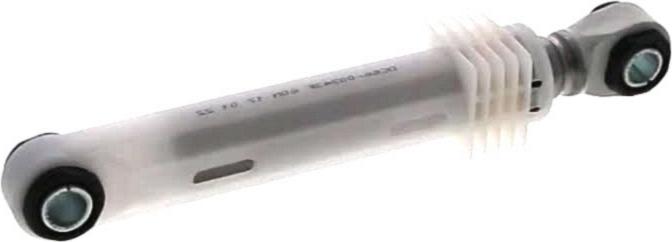

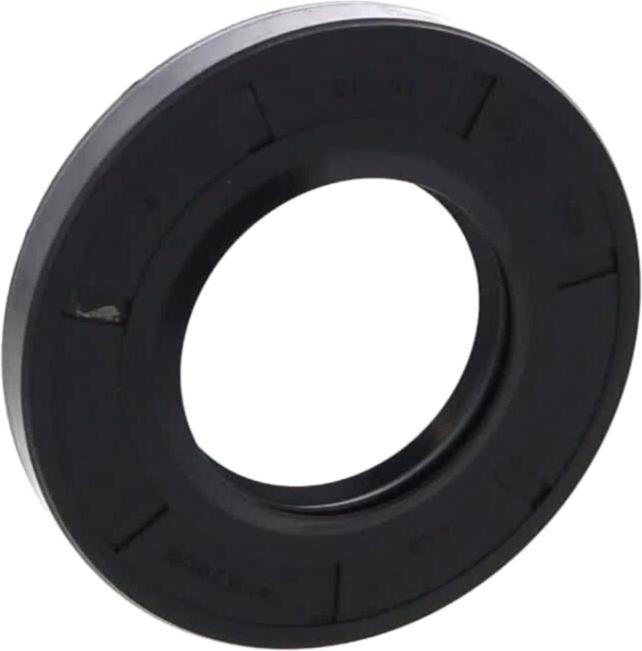

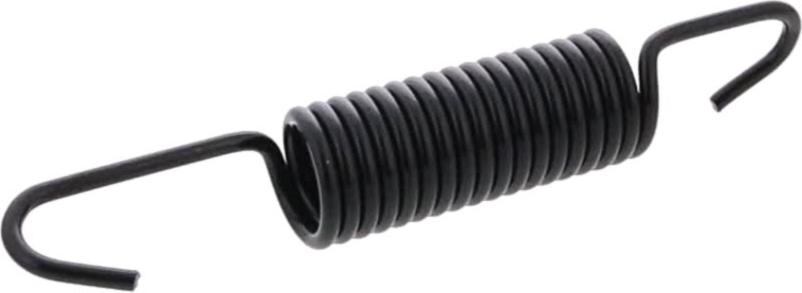

Sur cette vue : RESSORT Lave-Linge CUVE (repère 5, 39.36 €) · JOINT Lave-Linge PALIER 45.5*84*10/12 (repère 8, 16.24 €) · AMORTISSEUR Lave-Linge 60N (repère 8, 24.73 €) · ROULEMENT Lave-Linge (repère 8, 59.18 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

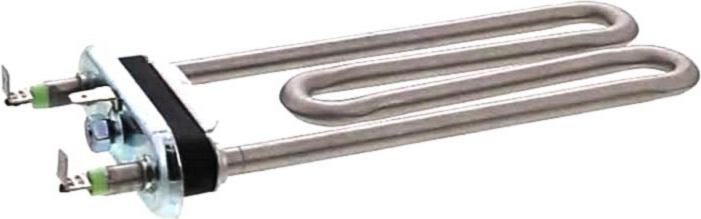

Sur cette vue : SONDE Lave-Linge 410 Millimètre (repère 3, 68.18 €) · SONDE Lave-Linge (repère 8, 28.21 €) · RESISTANCE Lave-Linge 2000w (repère 10, 52.59 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

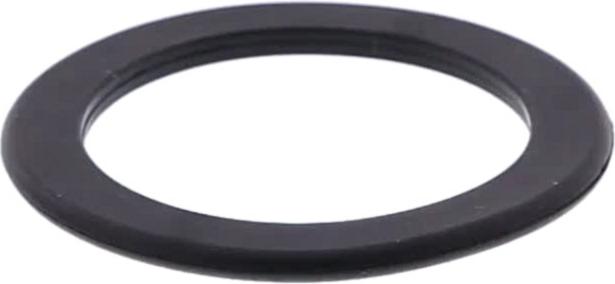

COLLIER Lave-Linge MEUBLE/JOINT HUBLOT (repère 7, 12.39 €) · COLLIER Lave-Linge JOINT HUBLOT/CUVE (repère 7, 14.55 €) · JOINT Lave-Linge HUBLOT (repère 7) · JOINT Lave-Linge PALIER 45.5*84*10/12 (repère 8, 16.24 €) · CONDENSATEUR Lave-Linge ANTIPARASITE (repère 8, 82.65 €) · AMORTISSEUR Lave-Linge 60N (repère 8, 24.73 €) · ROULEMENT Lave-Linge (repère 8, 44.43 €) · JOINT Lave-Linge BOUCHON FILTRE (repère 31, 5.77 €)
