Vue éclatée lave linge SAMSUNG WF80F5E5U4W
Découvrez la vue éclatée complète lave linge SAMSUNG WF80F5E5U4W, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge SAMSUNG WF80F5E5U4W et éviter les pannes imprévues. 72 pièces référencées.
Cette vue éclatée SAMSUNG WF80F5E5U4W référence 72 pièces détachées, dont joint lave-linge hublot, amortisseur lave-linge 80n, durite lave-linge boite/cuve, avec leur position sur le schéma constructeur.
Réparer son lave-linge SAMSUNG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

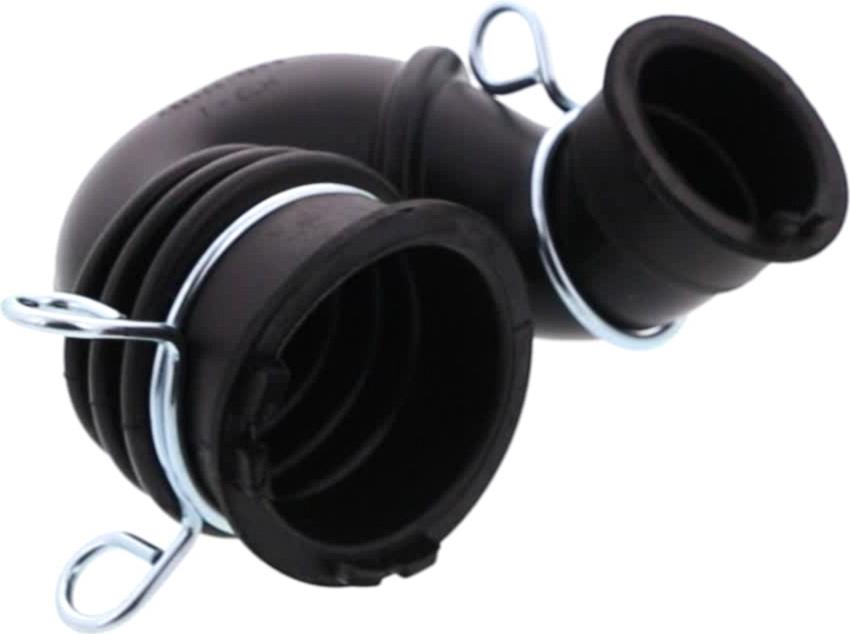

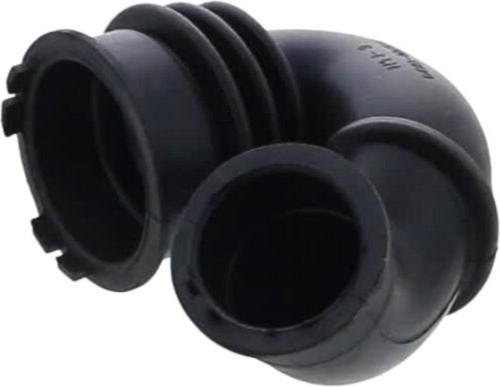

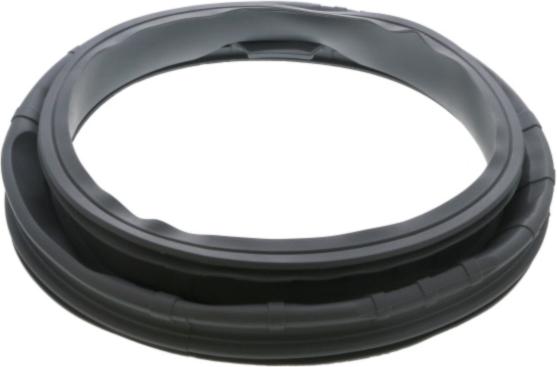

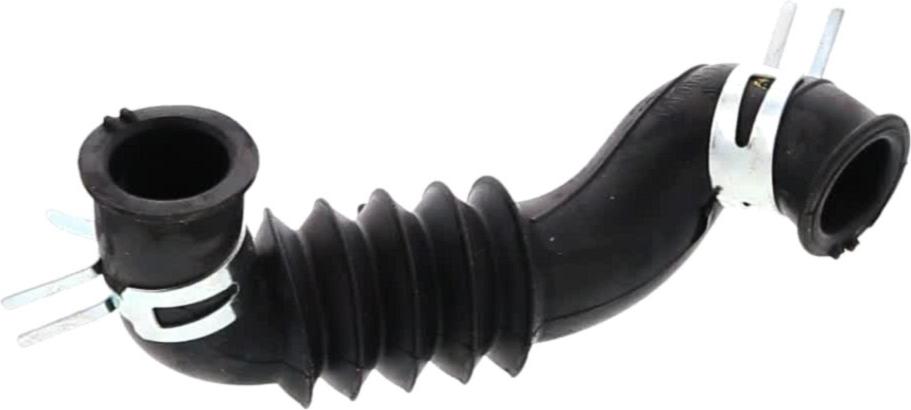

Sur cette vue : JOINT Lave-Linge HUBLOT (repère 1, 47.51 €) · DURITE Lave-Linge BOITE/CUVE (repère 1, 32.01 €) · COLLIER Lave-Linge JOINT HUBLOT AR (repère 1, 24.66 €) · DURITE Lave-Linge (repère 1, 26.89 €).
N'essore plus

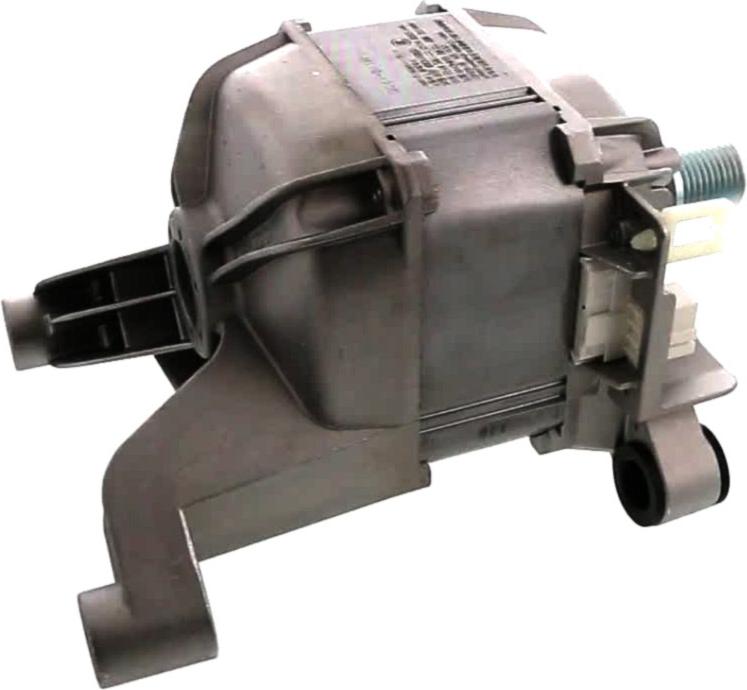

Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

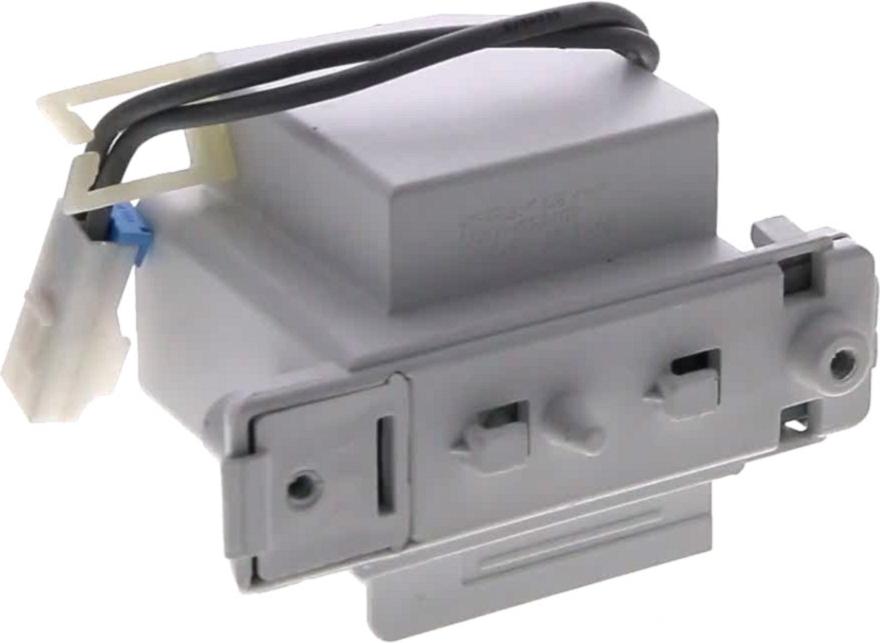

Sur cette vue : COURROIE Lave-Linge 1270J5EL (repère 2, 22.78 €) · CONDENSATEUR Lave-Linge ANTIPARASITE (repère 4, 90.08 €) · CONDENSATEUR Lave-Linge (repère 19, 72.66 €).
Ne vidange plus

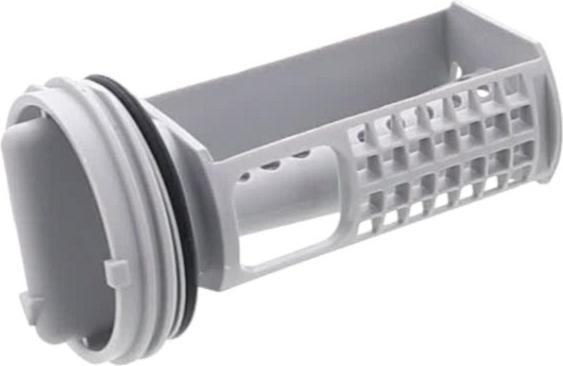

Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

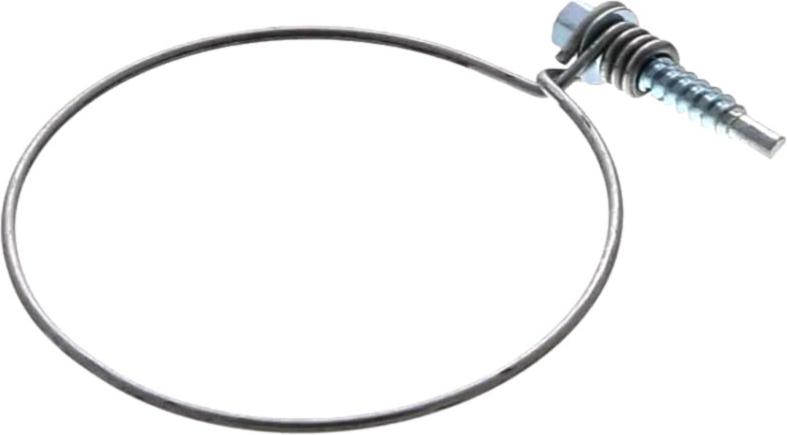

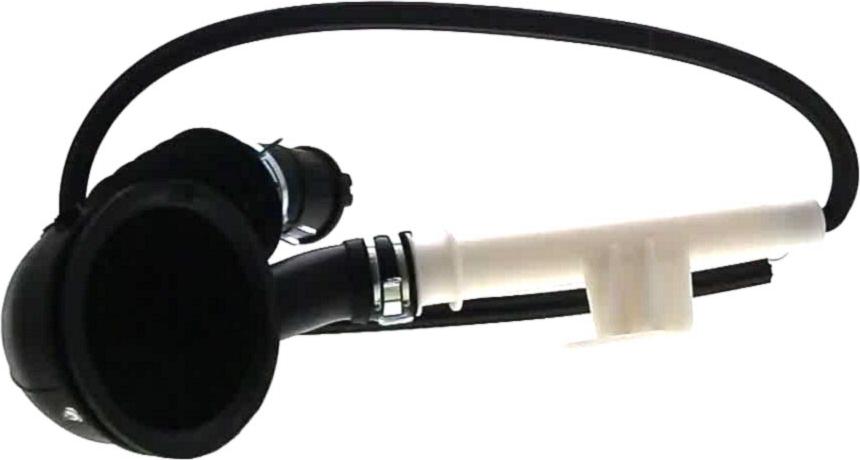

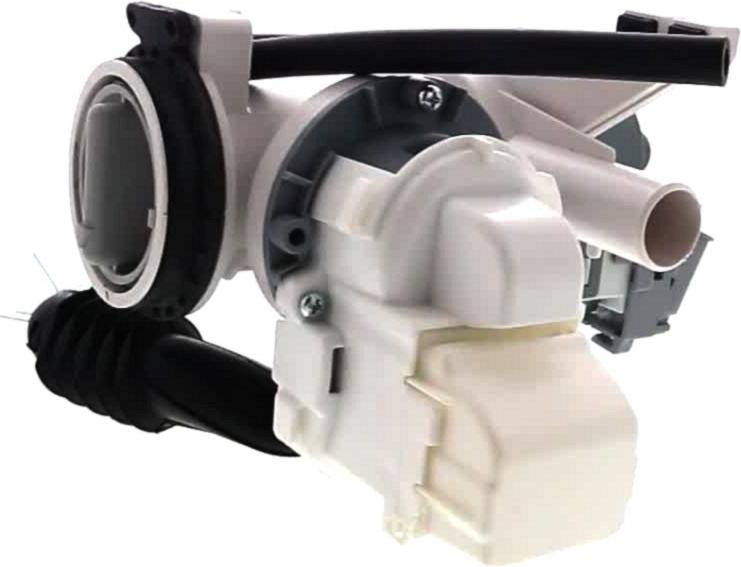

Sur cette vue : DURITE Lave-Linge CUVE POMPE (repère 1, 65.03 €) · COLLIER Lave-Linge DURITE CUVE/POMPE (coté cuve) (repère 1, 8.72 €) · TRAPPE Lave-Linge POMPE VIDANGE (repère 3, 9.68 €) · POMPE Lave-Linge VIDANGE PX2025 30W B15-6A 0.33A (repère 8, 48.16 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

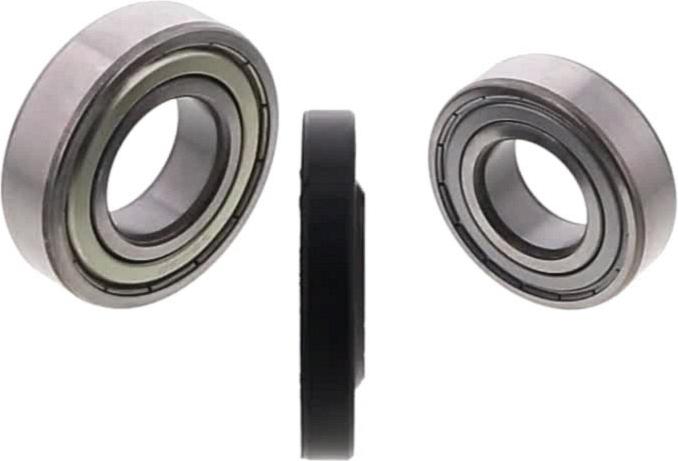

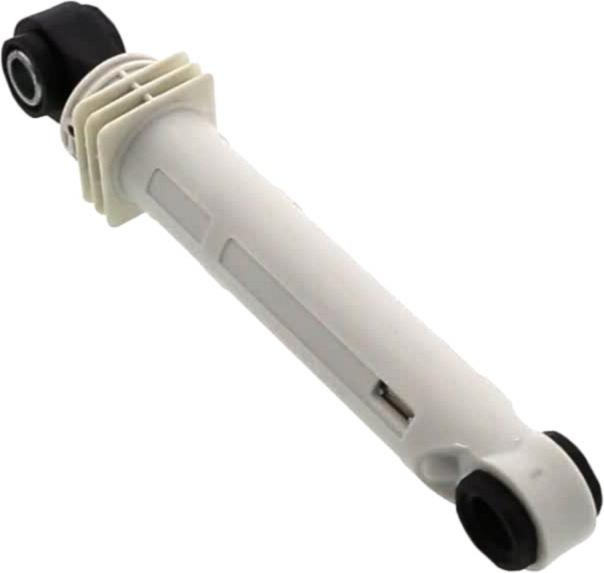

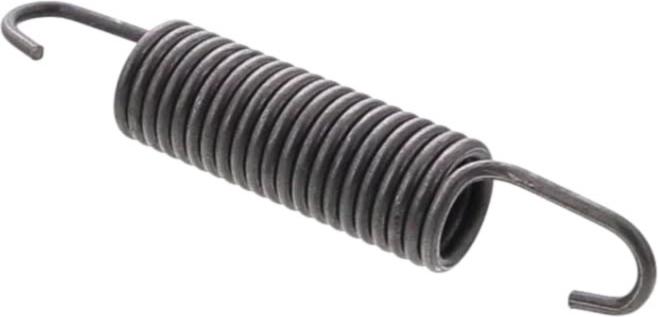

Sur cette vue : AMORTISSEUR Lave-Linge 80N (repère 1, 25.55 €) · PALIER Lave-Linge KIT (repère 2, 41.18 €) · RESSORT Lave-Linge POIGNEE HUBLOT (repère 3, 4.38 €) · RESSORT Lave-Linge CUVE 21 STRIES 149MM (repère 6, 20.84 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

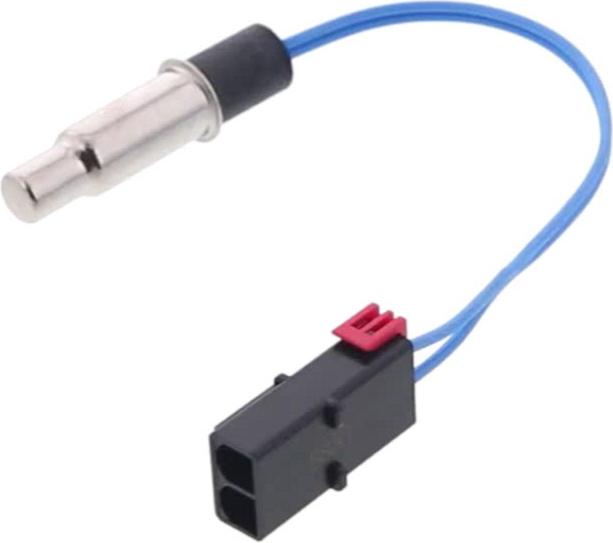

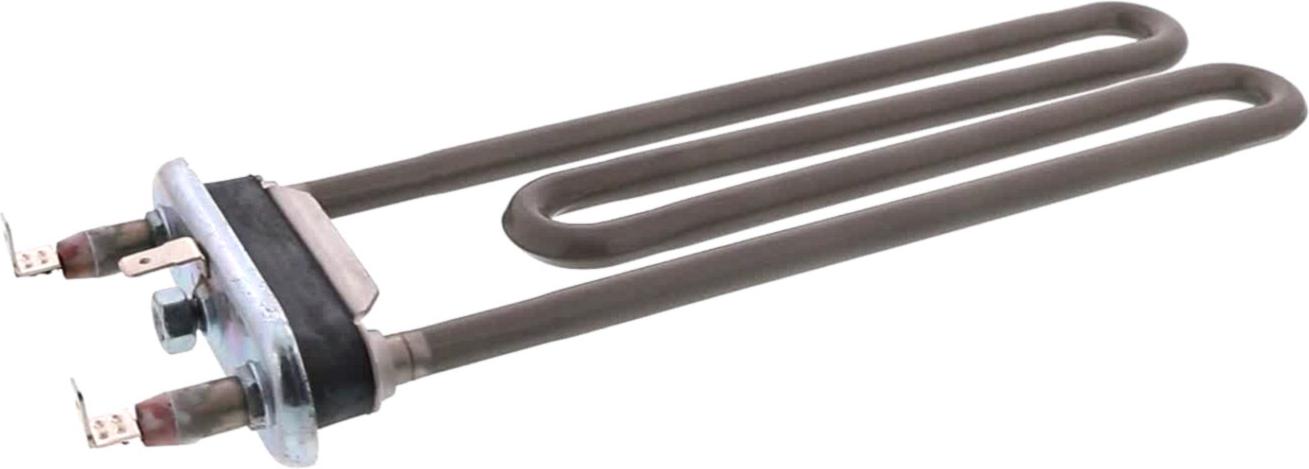

Sur cette vue : RESISTANCE Lave-Linge 2000W (repère 2, 52.83 €) · SONDE Froid TEMPERATURE (repère 2, 38.55 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

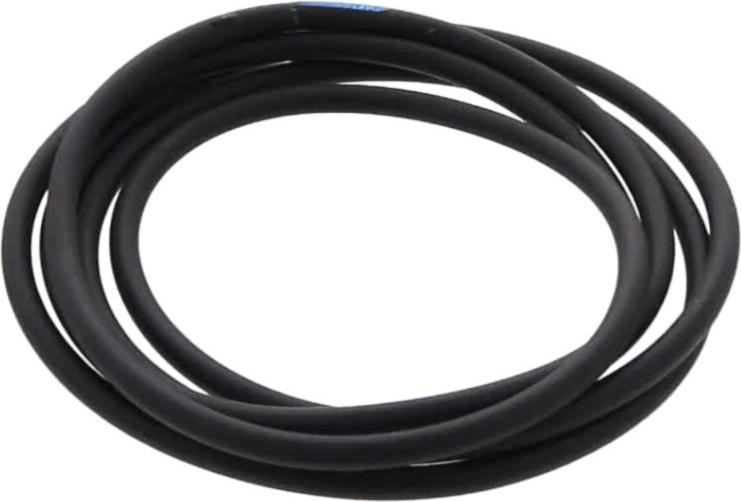

JOINT Lave-Linge HUBLOT (repère 1, 47.51 €) · AMORTISSEUR Lave-Linge 80N (repère 1, 25.55 €) · COLLIER Lave-Linge JOINT HUBLOT AR (repère 1, 24.66 €) · JOINT Lave-Linge SILENT-BLOC MOTEUR (repère 2, 7.21 €) · COURROIE Lave-Linge 1270J5EL (repère 2, 22.78 €) · PALIER Lave-Linge KIT (repère 2, 41.18 €) · JOINT Lave-Linge 1/2 CUVE AR/AV (repère 2, 18.19 €) · COLLIER Lave-Linge Avant JOINT DE HUBLOT (repère 2, 15.65 €)
