Vue éclatée lave linge SAMSUNG WF8702NDW
Découvrez la vue éclatée complète lave linge SAMSUNG WF8702NDW, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge SAMSUNG WF8702NDW et éviter les pannes imprévues. 45 pièces référencées.
Cette vue éclatée SAMSUNG WF8702NDW référence 45 pièces détachées, dont filtre lave-linge pompe vidange, ressort lave-linge cuve 19 stries 186mm, contre-poids lave-linge superieur, avec leur position sur le schéma constructeur.
Réparer son lave-linge SAMSUNG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

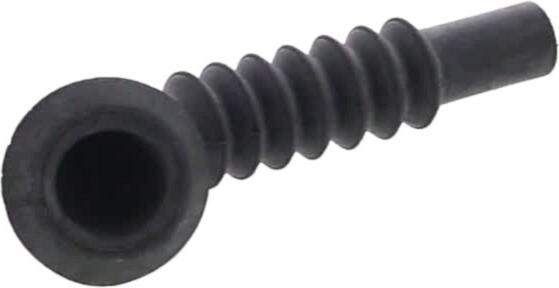

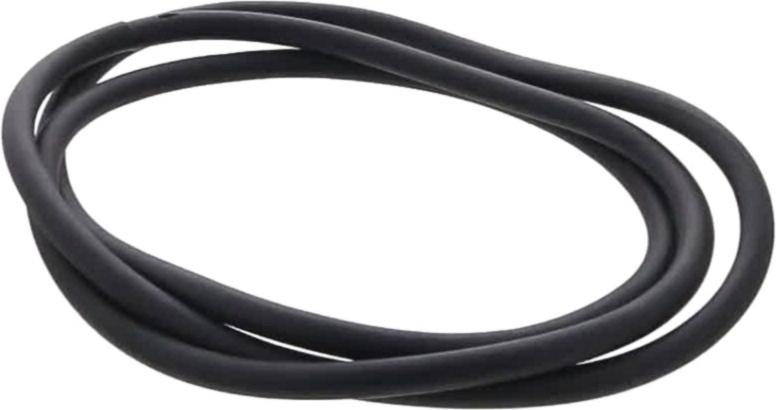

Fuite d'eau

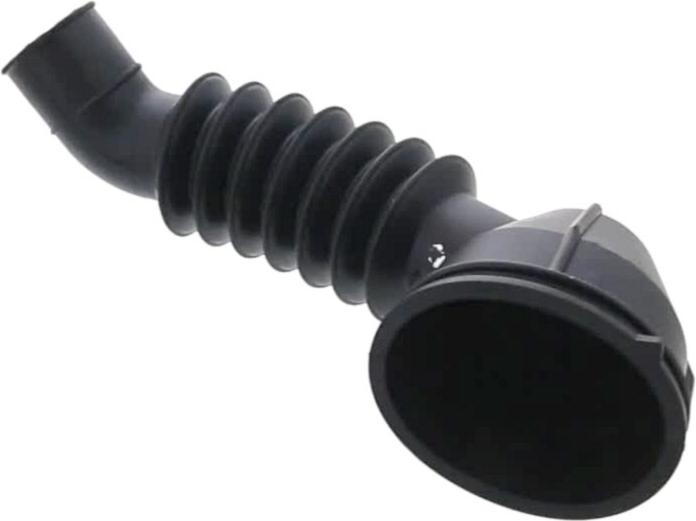

Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

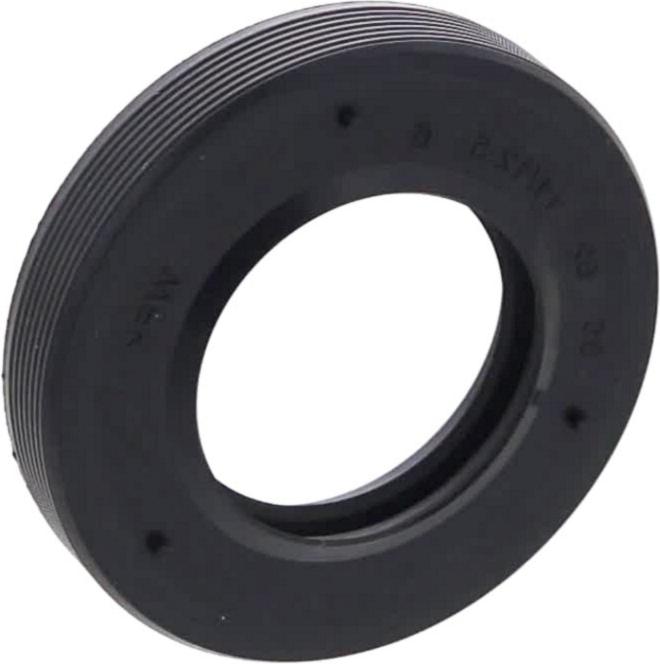

Sur cette vue : COLLIER Lave-Linge JOINT HUBLOT/CUVE (repère 38, 7.1 €) · JOINT Lave-Linge AXE ROULEMENT 35*75.55 10/12 (repère 148, 18.41 €) · DURITE Lave-Linge EV/BOITE (repère 151, 36.1 €) · JOINT Lave-Linge HUBLOT (repère 234, 62.77 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1270J5EL (repère 209, 21.78 €).

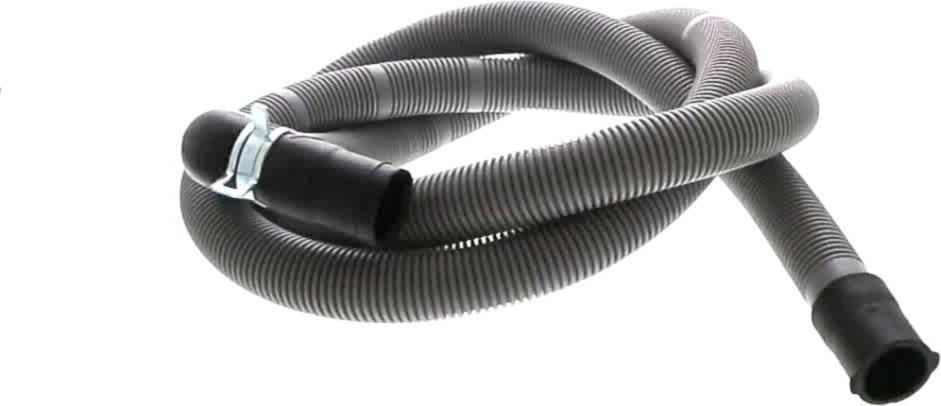

Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

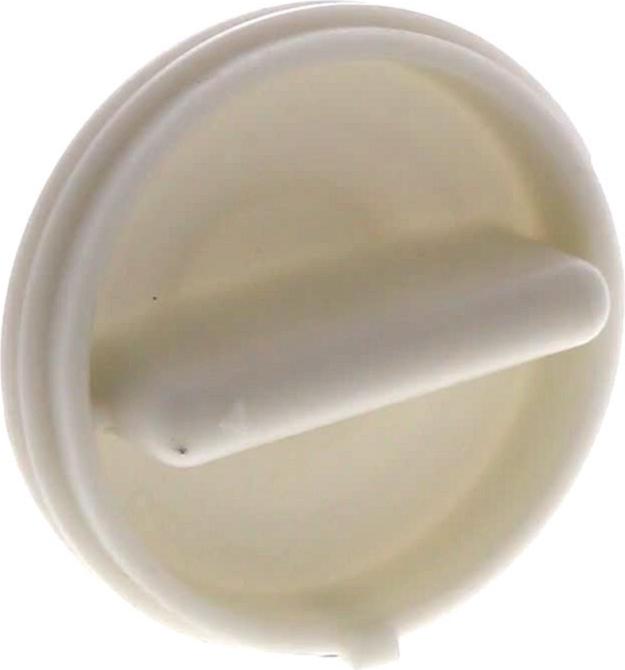

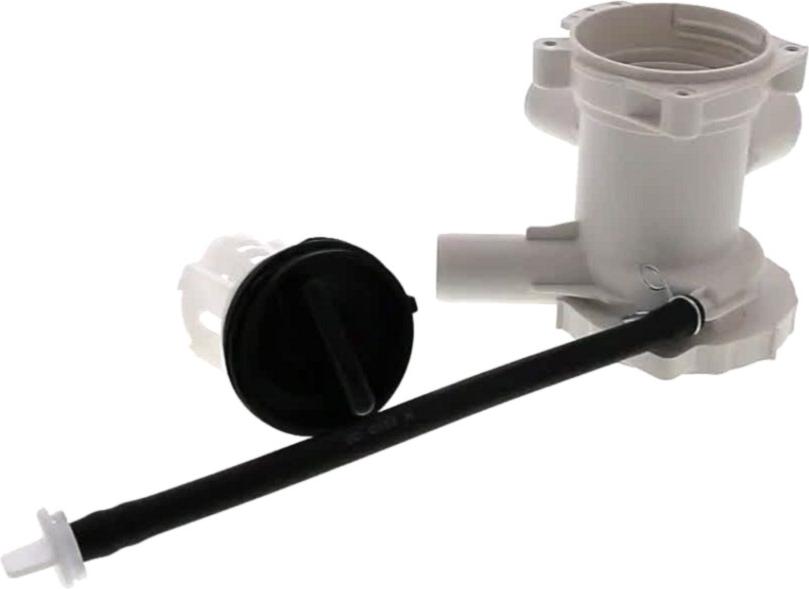

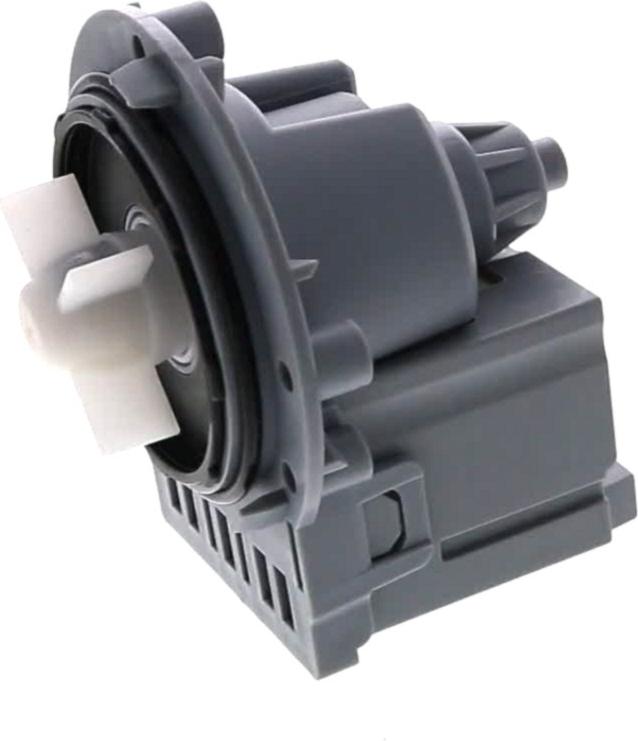

Sur cette vue : FILTRE Lave-Linge POMPE VIDANGE (repère 0, 6.27 €) · BOUCHON Lave-Linge FILTRE POMPE (repère 1, 5.49 €) · POMPE Lave-Linge VIDANGE (repère 22, 42.15 €) · CORPS Lave-Linge POMPE VIDANGE (repère 514, 25.4 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

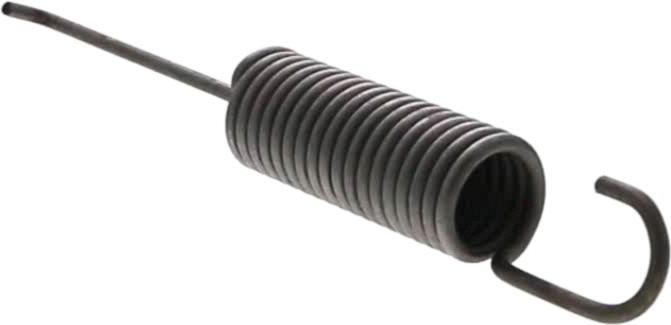

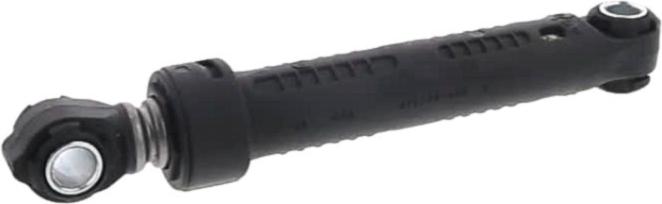

Sur cette vue : RESSORT Lave-Linge CUVE 19 STRIES 186MM (repère 1, 14.6 €) · JOINT Lave-Linge AXE ROULEMENT 35*75.55 10/12 (repère 148, 18.41 €) · AMORTISSEUR Lave-Linge 80N (repère 618, 29.04 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

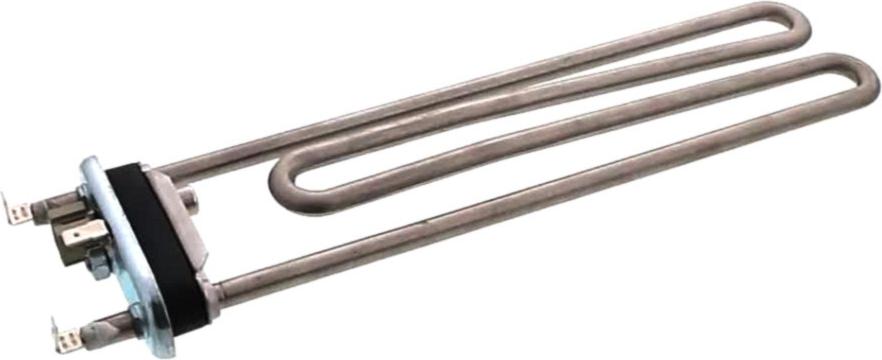

Sur cette vue : RESISTANCE Lave-Linge 2000w (repère 622, 91.67 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
FILTRE Lave-Linge POMPE VIDANGE (repère 0, 6.27 €) · BOUCHON Lave-Linge FILTRE POMPE (repère 1, 5.49 €) · COLLIER Lave-Linge JOINT HUBLOT/CUVE (repère 38, 7.1 €) · JOINT Lave-Linge AXE ROULEMENT 35*75.55 10/12 (repère 148, 18.41 €) · COURROIE Lave-Linge 1270J5EL (repère 209, 21.78 €) · JOINT Lave-Linge HUBLOT (repère 234, 62.77 €) · COLLIER Lave-Linge MEUBLE/JOINT HUBLOT (repère 608, 9.46 €) · AMORTISSEUR Lave-Linge 80N (repère 618, 29.04 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée

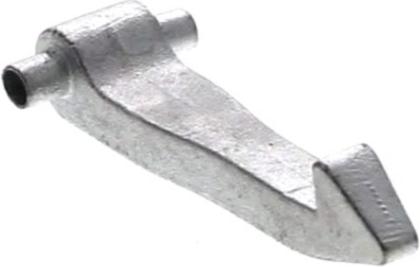

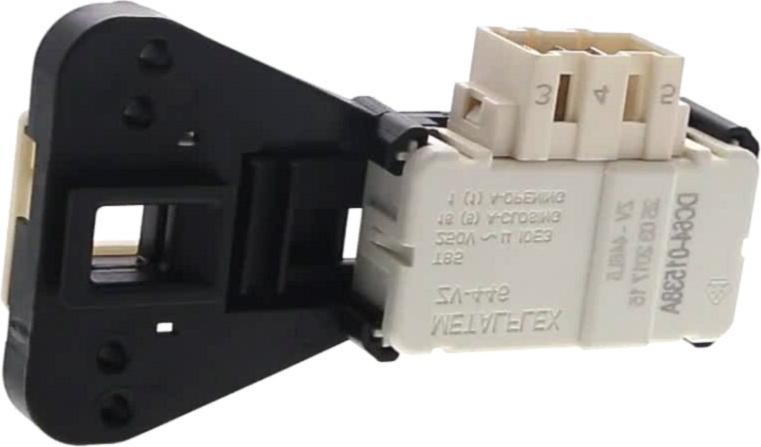

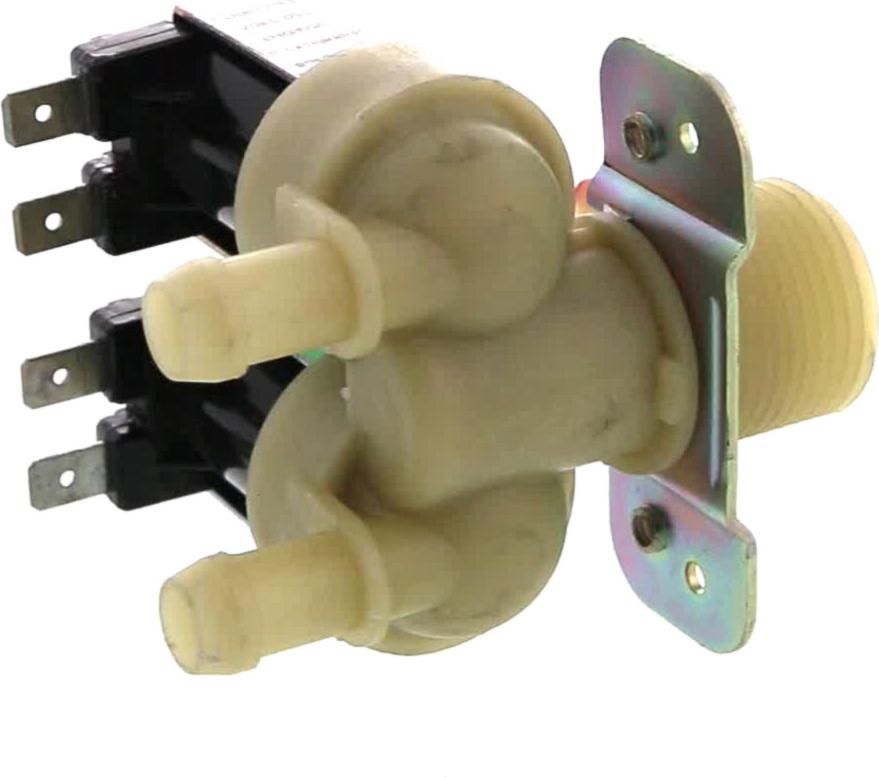

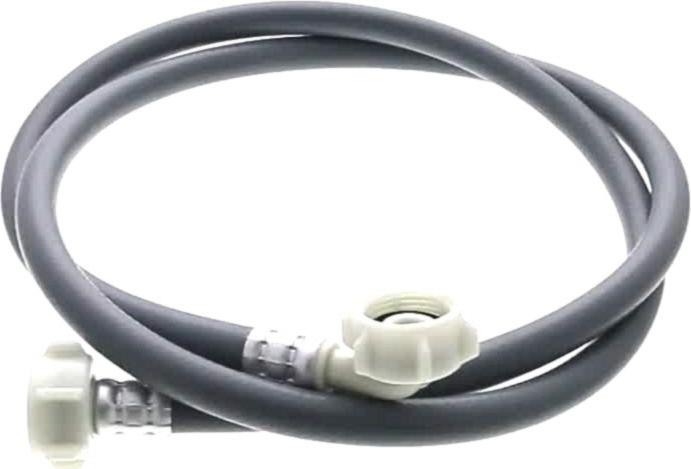

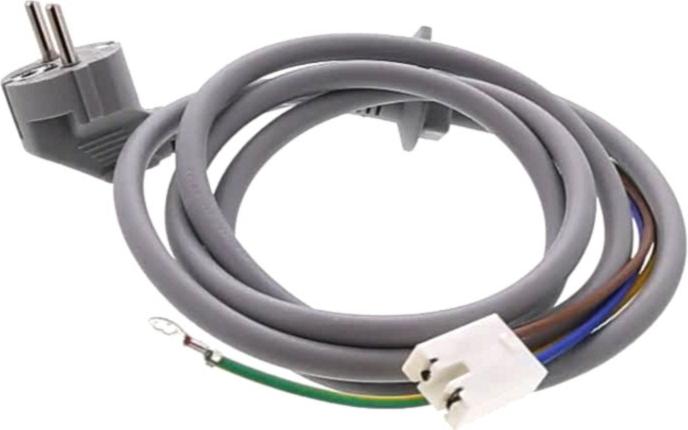

Liste des pièces détachées
