Vue éclatée lave linge SAMSUNG WF600B4BKWQ
Découvrez la vue éclatée complète lave linge SAMSUNG WF600B4BKWQ, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge SAMSUNG WF600B4BKWQ et éviter les pannes imprévues. 41 pièces référencées.
Cette vue éclatée SAMSUNG WF600B4BKWQ référence 41 pièces détachées, dont bouchon lave-linge filtre pompe, moteur lave-linge, joint lave-linge bouchon filtre, avec leur position sur le schéma constructeur.
Réparer son lave-linge SAMSUNG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

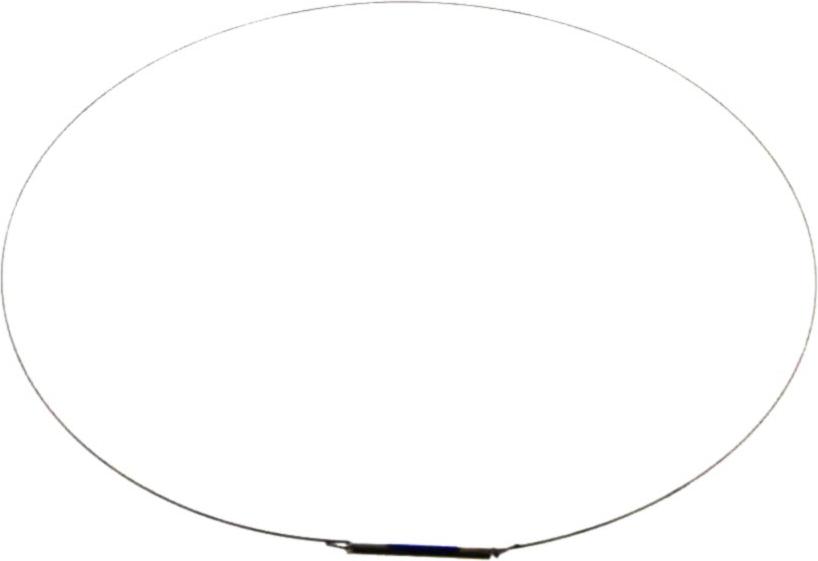

Sur cette vue : JOINT Lave-Linge BOUCHON FILTRE (repère 7, 6.59 €) · COLLIER Lave-Linge JOINT HUBLOT/CUVE (repère 38, 7.74 €) · JOINT Lave-Linge HUBLOT (repère 234, 25.89 €) · COLLIER Lave-Linge JOINT HUBLOT (repère 608, 7.37 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1270J5EL (repère 209, 19.47 €) · CONDENSATEUR Lave-Linge ANTIPARASITE (repère 620, 86.15 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : BOUCHON Lave-Linge FILTRE POMPE (repère 1, 6.09 €) · JOINT Lave-Linge BOUCHON FILTRE (repère 7, 6.59 €) · BOUCHON Lave-Linge TUYAU PURGE VIDANGE (repère 9, 7.93 €) · POMPE Lave-Linge VIDANGE (repère 22, 35.54 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : AMORTISSEUR Lave-Linge (repère 618, 72.39 €) · RESSORT Lave-Linge CUVE (repère 630, 10.94 €) · PALIER Lave-Linge (repère 736, 127.34 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 2000W (repère 237, 47.84 €) · SONDE Froid TEMPERATURE (repère 487, 35.62 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
BOUCHON Lave-Linge FILTRE POMPE (repère 1, 6.09 €) · JOINT Lave-Linge BOUCHON FILTRE (repère 7, 6.59 €) · COLLIER Lave-Linge JOINT HUBLOT/CUVE (repère 38, 7.74 €) · COURROIE Lave-Linge 1270J5EL (repère 209, 19.47 €) · JOINT Lave-Linge HUBLOT (repère 234, 25.89 €) · COLLIER Lave-Linge JOINT HUBLOT (repère 608, 7.37 €) · AMORTISSEUR Lave-Linge (repère 618, 72.39 €) · CONDENSATEUR Lave-Linge ANTIPARASITE (repère 620, 86.15 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
