Vue éclatée lave linge SAMSUNG WW11BB504DAES3 REV00
Découvrez la vue éclatée complète lave linge SAMSUNG WW11BB504DAES3 REV00, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge SAMSUNG WW11BB504DAES3 REV00 et éviter les pannes imprévues. 46 pièces référencées.
Cette vue éclatée SAMSUNG WW11BB504DAES3 REV00 référence 46 pièces détachées, dont collier lave-linge joint hublot ar, durite lave-linge, filtre lave-linge vidange, avec leur position sur le schéma constructeur.
Réparer son lave-linge SAMSUNG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : COLLIER Lave-Linge JOINT HUBLOT AR (repère 1, 24.9 €) · DURITE Lave-Linge (repère 1, 29.11 €) · DURITE Lave-Linge CUVE/POMPE (repère 1, 57.21 €) · DURITE Lave-Linge CUVE POMPE (repère 1, 59.65 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1270J5 (repère 2, 32.51 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : POMPE Lave-Linge VIDANGE PX2025 30W B15-6A 0.33A (repère 1, 41.6 €) · FILTRE Lave-Linge VIDANGE (repère 1, 20.78 €) · DURITE Lave-Linge CUVE/POMPE (repère 1, 57.21 €) · BOUCHON Lave-Linge TUYAU VIDANGE (repère 1, 5.81 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : AMORTISSEUR Lave-Linge 80N (repère 1, 34.97 €) · JOINT Lave-Linge PALIER 45.5*84*10/12 (repère 2, 15.05 €) · RESSORT Lave-Linge CUVE (repère 3, 19.7 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 2000W (repère 2, 50.07 €) · SONDE Froid TEMPERATURE (repère 2, 45.73 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

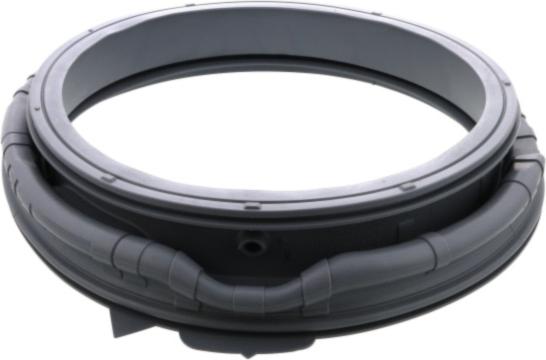

COLLIER Lave-Linge JOINT HUBLOT AR (repère 1, 24.9 €) · FILTRE Lave-Linge VIDANGE (repère 1, 20.78 €) · JOINT Lave-Linge HUBLOT (repère 1, 67.68 €) · FILTRE Lave-Linge POMPE VIDANGE (repère 1, 10.86 €) · AMORTISSEUR Lave-Linge 80N (repère 1, 34.97 €) · BOUCHON Lave-Linge FILTRE POMPE (repère 1, 6.17 €) · JOINT Lave-Linge CORPS DE POMPE (repère 1, 6.78 €) · JOINT Lave-Linge SILENT-BLOC MOTEUR (repère 2, 7.16 €)
