Vue éclatée lave linge SAMSUNG WW70J4473MW-EF
Découvrez la vue éclatée complète lave linge SAMSUNG WW70J4473MW-EF, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge SAMSUNG WW70J4473MW-EF et éviter les pannes imprévues. 48 pièces référencées.

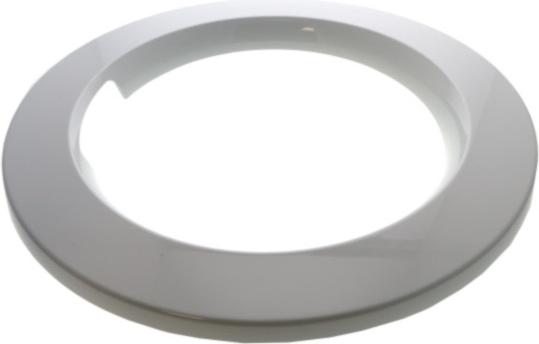

Cette vue éclatée SAMSUNG WW70J4473MW-EF référence 48 pièces détachées, dont ressort lave-linge poignee hublot, joint lave-linge bouchon filtre, crochet lave-linge poignee hublot, avec leur position sur le schéma constructeur.
Réparer son lave-linge SAMSUNG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

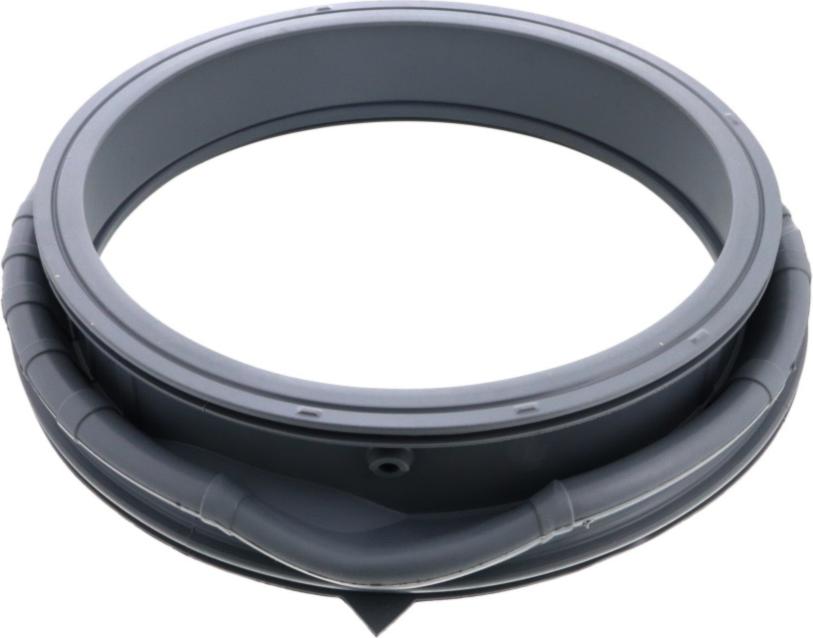

Sur cette vue : JOINT Lave-Linge BOUCHON FILTRE (repère 1, 6.13 €) · COLLIER Lave-Linge JOINT HUBLOT/CUVE (repère 1, 8.6 €) · JOINT Lave-Linge HUBLOT (repère 1, 67.17 €) · COLLIER Lave-Linge DURITE C/P ( cote chambre ) (repère 1, 7 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : CONDENSATEUR Lave-Linge ANTIPARASITE (repère 12, 81.3 €) · COURROIE Lave-Linge 1270J5EL (repère 13, 20.83 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : POMPE Lave-Linge VIDANGE PX2025 30W B15-6A 0.33A (repère 1, 49.64 €) · JOINT Lave-Linge BOUCHON FILTRE (repère 1, 6.13 €) · BOUCHON Lave-Linge FILTRE **remplacé par filtre complet** (repère 1, 18.47 €) · DURITE Lave-Linge CUVE/POMPE (repère 2, 53.66 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : RESSORT Lave-Linge POIGNEE HUBLOT (repère 1, 4.98 €) · KIT Lave-Linge PALIER (repère 4, 211.45 €) · PALIER Lave-Linge (repère 4, 126.72 €) · RESSORT Lave-Linge CUVE (repère 10, 11.55 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 2000W (repère 10, 54.17 €) · SONDE Froid TEMPERATURE (repère 14, 42.33 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Linge BOUCHON FILTRE (repère 1, 6.13 €) · BOUCHON Lave-Linge FILTRE **remplacé par filtre complet** (repère 1, 18.47 €) · COLLIER Lave-Linge JOINT HUBLOT/CUVE (repère 1, 8.6 €) · JOINT Lave-Linge HUBLOT (repère 1, 67.17 €) · KIT Lave-Linge PALIER (repère 4, 211.45 €) · PALIER Lave-Linge (repère 4, 126.72 €) · COLLIER Lave-Linge JOINT HUBLOT (repère 8, 8.11 €) · CONDENSATEUR Lave-Linge ANTIPARASITE (repère 12, 81.3 €)
