Vue éclatée micro-ondes SAMSUNG CQ1570UXEF
Découvrez la vue éclatée complète micro-ondes SAMSUNG CQ1570UXEF, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre micro-ondes. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre micro-ondes SAMSUNG CQ1570UXEF et éviter les pannes imprévues. 46 pièces référencées.
Cette vue éclatée SAMSUNG CQ1570UXEF référence 46 pièces détachées, dont interrupteur froid 2c 315233c fd-63, moteur micro onde c/t, panneau micro onde extérieure, avec leur position sur le schéma constructeur.
Réparer son micro-ondes SAMSUNG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus
Attention : le circuit haute tension d'un micro-ondes reste dangereux même débranché (condensateur chargé). Magnétron, diode et condensateur HT se laissent aux mains averties ; le fusible et les sécurités de porte, en revanche, se contrôlent sans risque.

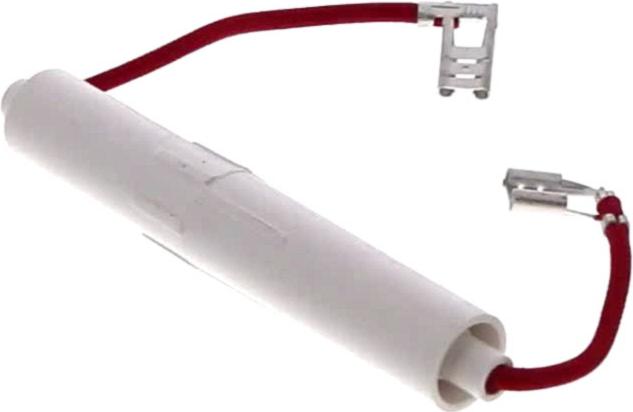

Sur cette vue : FUSIBLE Micro onde 15A 250V SLOW 6.3*32 (repère 19, 13.58 €) · MAGNETRON Micro onde OM75P(20)ESGN (FIXATION AVEC VIS COSSES MEME SENS) (repère 35, 122.43 €) · DIODE Micro onde HT CL04- 12A RG206 (repère 41, 20 €) · FUSIBLE Micro onde HT 900MA 5KV (repère 42, 13.64 €).
Plateau, porte et sécurités
Un micro-ondes totalement muet a souvent un simple switch de porte défaillant : les trois sécurités se testent en continuité. L'entraîneur du plateau est une pièce d'usure à quelques euros.

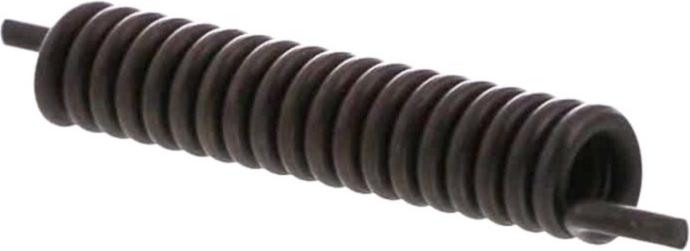

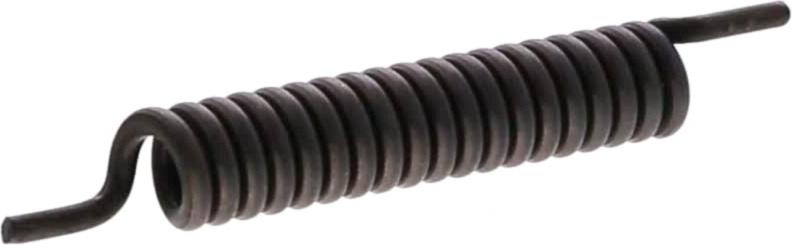

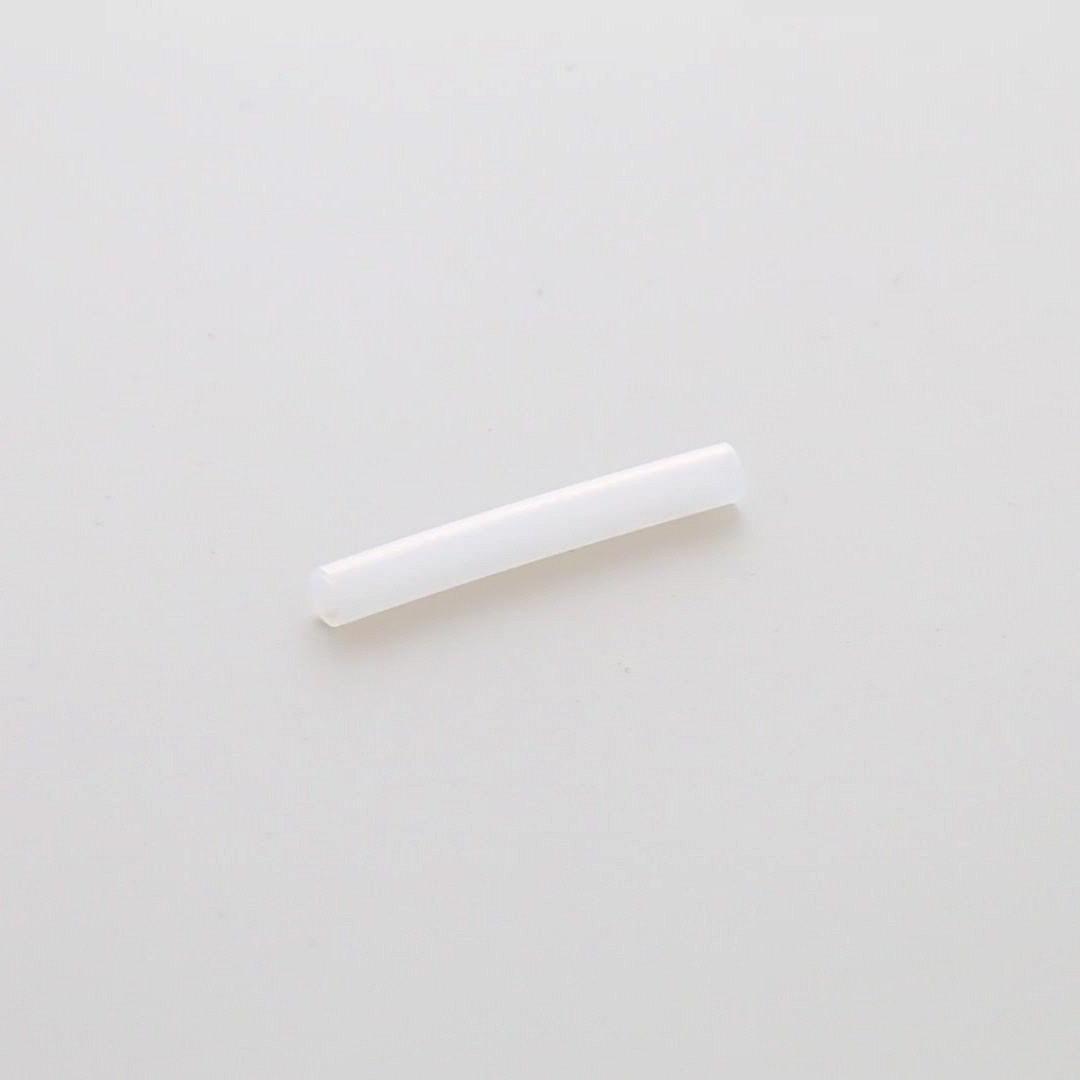

Sur cette vue : MOTEUR Micro onde PLATEAU SSM-16H 3w 2.5/3 rpm (repère 49, 25.13 €) · RESSORT Micro onde CHARNIERE Droit (repère 98, 6.38 €) · RESSORT Micro onde CHARNIERE Gauche (repère 99, 5.99 €) · AXE Micro onde CHARNIERE (repère 100, 6.4 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
Thermostat Micro onde 150°C (repère 13, 12.72 €) · PLATINE Micro onde FILTRE (repère 17, 36.23 €) · FUSIBLE Micro onde 15A 250V SLOW 6.3*32 (repère 19, 13.58 €) · THERMOSTAT Micro onde (repère 31, 11.46 €) · FUSIBLE Micro onde HT 900MA 5KV (repère 42, 13.64 €)
