Vue éclatée micro-ondes SAMSUNG M1917N

Name: SAMSUNG M1917N
Brand: SAMSUNG
SKU: M1917N

Découvrez la vue éclatée complète micro-ondes SAMSUNG M1917N, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre micro-ondes. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre micro-ondes SAMSUNG M1917N et éviter les pannes imprévues. 21 pièces référencées.

Cette vue éclatée SAMSUNG M1917N référence 21 pièces détachées, dont interrupteur froid 2c 315233c fd-63, piece definitivement epuisee en usine, platine micro onde alimentation, avec leur position sur le schéma constructeur.

Réparer son micro-ondes SAMSUNG : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus

Attention : le circuit haute tension d'un micro-ondes reste dangereux même débranché (condensateur chargé). Magnétron, diode et condensateur HT se laissent aux mains averties ; le fusible et les sécurités de porte, en revanche, se contrôlent sans risque.

Sur cette vue : MAGNETRON Micro onde (repère 8, 133.06 €) · CONDENSATEUR Micro onde 1 UF 2100V (repère 29, 45.27 €) · FUSIBLE Micro onde HT 0.70A 5KV (repère 32, 10.26 €) · FUSIBLE Micro onde 10A 250V (repère 55, 9.82 €).

Plateau, porte et sécurités

Un micro-ondes totalement muet a souvent un simple switch de porte défaillant : les trois sécurités se testent en continuité. L'entraîneur du plateau est une pièce d'usure à quelques euros.

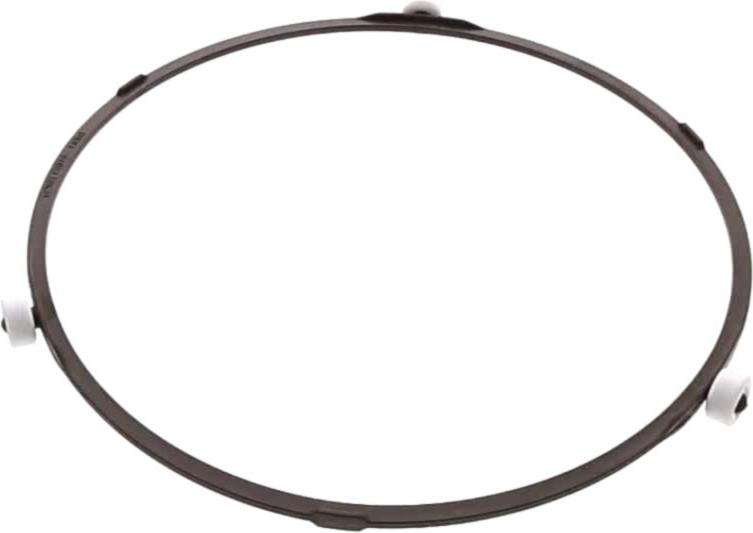

Sur cette vue : PLATEAU Micro onde VERRE 318mm (repère 18, 30.61 €) · ENTRAINEUR Micro onde PLATEAU CERCEAU (repère 19, 20.84 €) · AXE Micro onde ENTRAINEUR (repère 20, 14.89 €) · MOTEUR Micro onde PLATEAU SM16BY36M (repère 22, 45.39 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

CONDENSATEUR Micro onde 1 UF 2100V (repère 29, 45.27 €) · FUSIBLE Micro onde HT 0.70A 5KV (repère 32, 10.26 €) · FUSIBLE Micro onde 10A 250V (repère 55, 9.82 €)
