Vue éclatée lave vaisselle TEKA DW6-60FIVR01 DW6.60FIVR01 DW660FIVR01
Découvrez la vue éclatée complète lave vaisselle TEKA DW6-60FIVR01 DW6.60FIVR01 DW660FIVR01, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle TEKA DW6-60FIVR01 DW6.60FIVR01 DW660FIVR01 et éviter les pannes imprévues. 33 pièces référencées.
Cette vue éclatée TEKA DW6-60FIVR01 DW6.60FIVR01 DW660FIVR01 référence 33 pièces détachées, dont bras lave-vaisselle inférieur, interrupteur lave-vaisselle 1t elbi, thermostat lave-vaisselle porte, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle TEKA : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.

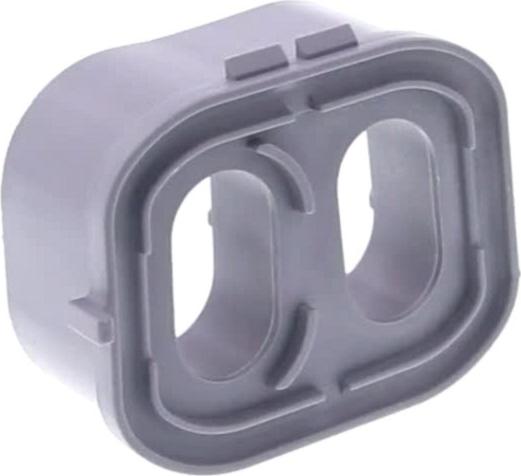

Sur cette vue : CLAPET Lave-Vaisselle VALVE (réf. 45734, 9.98 €) · SUPPORT Lave-Vaisselle CLAPET VALVE (réf. 46574, 6.21 €) · Pompe de vidange Lave-Vaisselle (réf. 50284, 42.52 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : BRAS Lave-Vaisselle Inférieur (réf. 14508, 44.34 €) · JOINT Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (réf. 25406, 5.39 €) · JOINT Lave-Vaisselle RACCORD BRAS Supérieur (réf. 45730, 6.14 €) · TUYAU Lave-Vaisselle Alimentation BRAS Supérieur (réf. 45737, 31.28 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : JOINT Lave-Vaisselle BOITE A PRODUIT/C.PTE (réf. 15555) · JOINT Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (réf. 25406, 5.39 €) · JOINT Lave-Vaisselle POT A SEL (réf. 36457, 6.77 €) · JOINT Lave-Vaisselle Répartiteur remplisseur / FRETTE (réf. 40228, 4.02 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : THERMOSTAT Lave-Vaisselle PORTE (réf. 36201, 25.39 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : VERROU Lave-Vaisselle PORTE (réf. 56315, 40.22 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle BOITE A PRODUIT/C.PTE (réf. 15555) · JOINT Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (réf. 25406, 5.39 €) · THERMOSTAT Lave-Vaisselle PORTE (réf. 36201, 25.39 €) · JOINT Lave-Vaisselle POT A SEL (réf. 36457, 6.77 €) · JOINT Lave-Vaisselle Répartiteur remplisseur / FRETTE (réf. 40228, 4.02 €) · JOINT Lave-Vaisselle Supérieur TUYAU (réf. 41647, 10.04 €) · JOINT Lave-Vaisselle CUVETTE (réf. 45724, 13.91 €) · JOINT Lave-Vaisselle RACCORD BRAS Supérieur (réf. 45730, 6.14 €)
Guides utiles
Lave-vaisselle qui ne vidange plus : les 4 pièces à contrôler
Entretenir son lave-vaisselle : la routine qui double sa durée de vie
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
