Vue éclatée lave vaisselle THOMSON T12K07 511JTHFFA
Découvrez la vue éclatée complète lave vaisselle THOMSON T12K07 511JTHFFA, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle THOMSON T12K07 511JTHFFA et éviter les pannes imprévues. 73 pièces référencées.
Cette vue éclatée THOMSON T12K07 511JTHFFA référence 73 pièces détachées, dont joint lave-vaisselle bas porte, roue lave-vaisselle panier inferieur, joint lave-vaisselle tour de porte, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle THOMSON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : FILTRE ANTIPARASITES (repère 0, 161137641.4 €) · FILTRE Lave-Vaisselle MICRO (repère 0, 152024164.61 €) · CLAPET Lave-Vaisselle EAU-CHAUDE (repère 0, 22.34 €) · FILTRE DE VIDANGE (repère 0, 33.84 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.

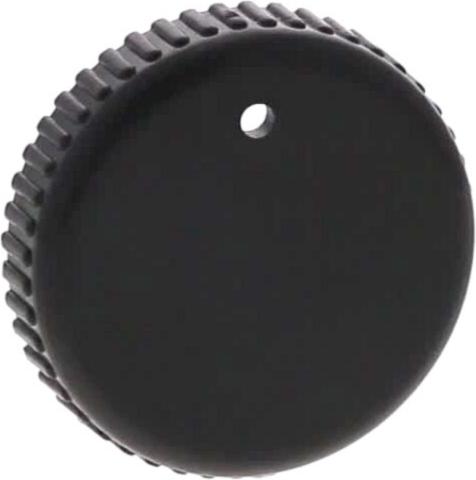

Sur cette vue : BRAS Lave-Vaisselle Supérieur (repère 0, 137892286.05 €) · MOTEUR Lave-Vaisselle CYCLAGE (repère 0, 144 €) · TUYAU Lave-Vaisselle Alimentation BRAS Supérieur (repère 0) · ECROU Lave-Vaisselle BRAS Supérieur M4 INOX (repère 0, 14.76 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.

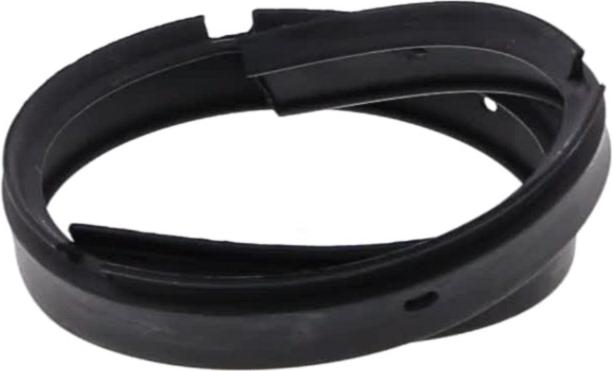

Sur cette vue : JOINT Lave-Vaisselle BAS PORTE (repère 0, 21.15 €) · JOINT Lave-Vaisselle TOUR DE PORTE (repère 0) · JOINT Lave-Vaisselle BOITE PRODUIT (repère 0) · JOINTS RACCORD 15X24 (repère 0, 13.77 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : SUPPORT Lave-Vaisselle RESISTANCE (repère 0, 168409388.61 €) · JOINT THERMOPLONGEUR (repère 0, 8.38 €) · THERMOSTAT 65/75¦C (repère 0, 27.73 €) · THERMOSTAT 50¦C (repère 0, 24.84 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : SERRE CABLE + VIS (repère 0, 6.33 €) · RESSORT Lave-Vaisselle (repère 0, 9.13 €) · RESSORT Lave-Vaisselle CAME (repère 0, 12.01 €) · VERROU Lave-Vaisselle SERRURE (repère 0, 9.14 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle BAS PORTE (repère 0, 21.15 €) · JOINT Lave-Vaisselle TOUR DE PORTE (repère 0) · JOINT Lave-Vaisselle BOITE PRODUIT (repère 0) · JOINTS RACCORD 15X24 (repère 0, 13.77 €) · JOINT BLOC HYDRAULIQUE (repère 0, 51.84 €) · JOINT Lave-Vaisselle TORIQUE 2.7*27 (repère 0, 28.73 €) · FILTRE ANTIPARASITES (repère 0, 161137641.4 €) · FILTRE Lave-Vaisselle MICRO (repère 0, 152024164.61 €)
Guides utiles
Lave-vaisselle qui ne vidange plus : les 4 pièces à contrôler
Entretenir son lave-vaisselle : la routine qui double sa durée de vie
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
