Vue éclatée lave vaisselle THOMSON TDW4510WH
Découvrez la vue éclatée complète lave vaisselle THOMSON TDW4510WH, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle THOMSON TDW4510WH et éviter les pannes imprévues. 65 pièces référencées.
Cette vue éclatée THOMSON TDW4510WH référence 65 pièces détachées, dont douille lave-vaisselle charniere, charniere lave-vaisselle gauche, boite lave-vaisselle produits, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle THOMSON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : TUYAU Lave-Vaisselle VIDANGE 1500mm (repère 415, 19.59 €) · FILTRE Lave-Vaisselle 250*132 (repère 513, 24.91 €) · FILTRE Lave-Vaisselle DECHETS (repère 604, 16.07 €) · FILTRE Lave-Vaisselle CYLINDRIQUE (repère 606, 15.83 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : BRAS Lave-Vaisselle ALIMENTATION (repère 501, 74.64 €) · BRAS Lave-Vaisselle INFERIEUR 342MM MS760WE051812501 (repère 510, 23.15 €) · SUPPORT Lave-Vaisselle BRAS INFERIEUR (repère 511, 11.89 €) · BRAS Lave-Vaisselle Supérieur COMPLET (repère 704, 28.11 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.

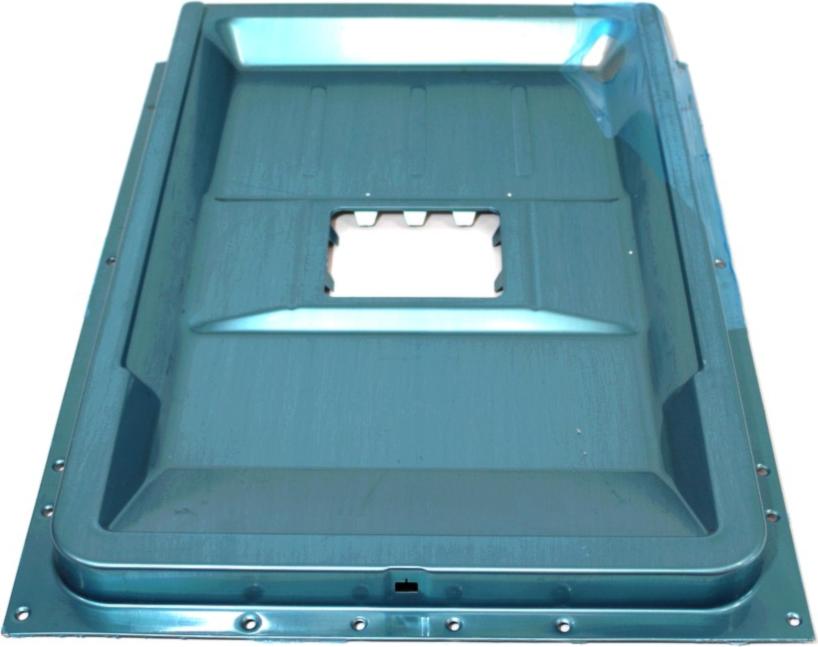

Sur cette vue : Contre porte Lave-Vaisselle +JOINT 435*637 BOITE LESSIVE CENTRALE (repère 202, 66.71 €) · JOINT Lave-Vaisselle TOUR DE PORTE 1545MM (repère 318, 30.17 €) · BOUCHON Lave-Vaisselle BAC A SEL (repère 402, 19.66 €) · BAC Lave-Vaisselle SEL (repère 403, 49.76 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.

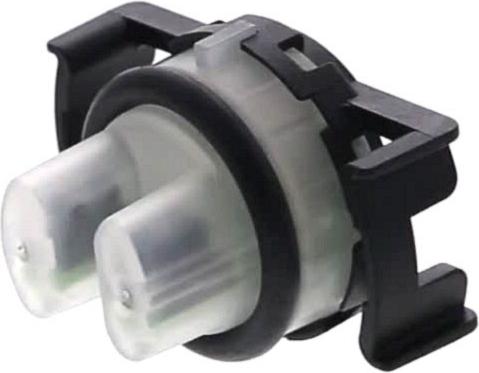

Sur cette vue : RESISTANCE Lave-Vaisselle + DETECTEUR (repère 618, 55.58 €) · DURITE Lave-Vaisselle RESISTANCE (repère 624, 26.81 €) · SONDE Lave-Vaisselle (repère 629, 14.23 €) · SONDE Lave-Vaisselle TURBIDITEE (repère 630, 22.21 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : DOUILLE Lave-Vaisselle CHARNIERE (repère 204, 6.76 €) · CHARNIERE Lave-Vaisselle GAUCHE (repère 205, 31.71 €) · CHARNIERE Lave-Vaisselle DROITE (repère 210, 27.57 €) · CABLE Lave-Vaisselle ALIMENTATION (repère 401, 29 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
Contre porte Lave-Vaisselle +JOINT 435*637 BOITE LESSIVE CENTRALE (repère 202, 66.71 €) · JOINT Lave-Vaisselle TOUR DE PORTE 1545MM (repère 318, 30.17 €) · JOINT Lave-Vaisselle REPARTITEUR (repère 417, 6.76 €) · JOINT Lave-Vaisselle ECROU POT SEL (repère 433, 10.52 €) · FILTRE Lave-Vaisselle 250*132 (repère 513, 24.91 €) · JOINT Lave-Vaisselle BOL (repère 601, 14.97 €) · FILTRE Lave-Vaisselle DECHETS (repère 604, 16.07 €) · FILTRE Lave-Vaisselle CYLINDRIQUE (repère 606, 15.83 €)
