Vue éclatée réfrigérateur THOMSON THLR360SS
Découvrez la vue éclatée complète réfrigérateur THOMSON THLR360SS, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur THOMSON THLR360SS et éviter les pannes imprévues. 26 pièces référencées.
Cette vue éclatée THOMSON THLR360SS référence 26 pièces détachées, dont platine froid led, support froid oeufs, evaporateur froid, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur THOMSON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : COMPRESSEUR 1/8 R600A HVY57 (repère 26, 150.67 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

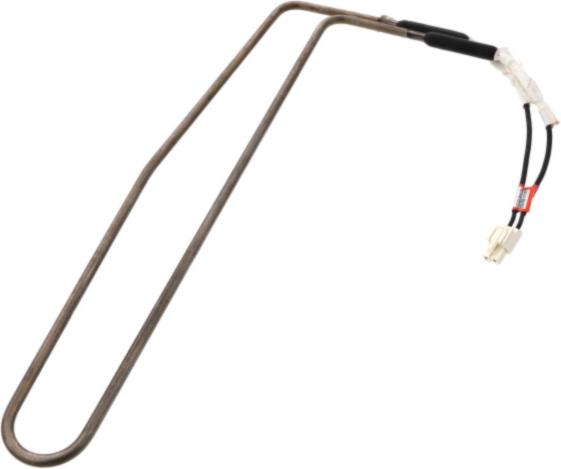

Sur cette vue : SONDE Froid TEMPERATURE (repère 11, 23.74 €) · RESISTANCE Froid DEGIVRAGE 120W 240V B03091095 (repère 14, 42.23 €) · SONDE Froid DEGIVRAGE (repère 15, 19.62 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : MOTEUR Froid Ventilation Réfrigérateur ZWF-10-2 B03081032 AXE LG 38.32MM D3.20MM DC13.2V 2W (repère 11, 88.12 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

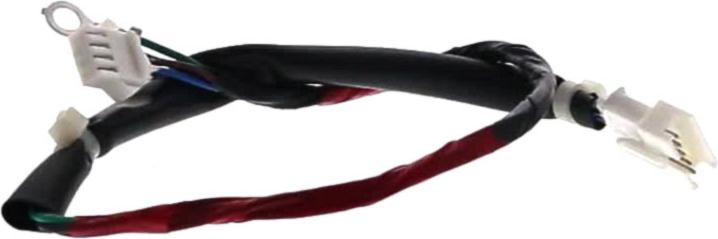

Sur cette vue : PORTE Froid Réfrigérateur (repère 11, 271.58 €) · JOINT Froid PORTE 1770*570 (repère 18, 51.95 €) · CABLAGE Froid PORTE (repère 19, 39.7 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
FUSIBLE Froid THERMIQUE (repère 16, 32.59 €) · JOINT Froid PORTE 1770*570 (repère 18, 51.95 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
