Vue éclatée réfrigérateur THOMSON AC30X 5C41F3XC9
Découvrez la vue éclatée complète réfrigérateur THOMSON AC30X 5C41F3XC9, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur THOMSON AC30X 5C41F3XC9 et éviter les pannes imprévues. 51 pièces référencées.
Cette vue éclatée THOMSON AC30X 5C41F3XC9 référence 51 pièces détachées, dont filtre froid cartouche, porte froid réfrigérateur, porte froid congélateur, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur THOMSON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

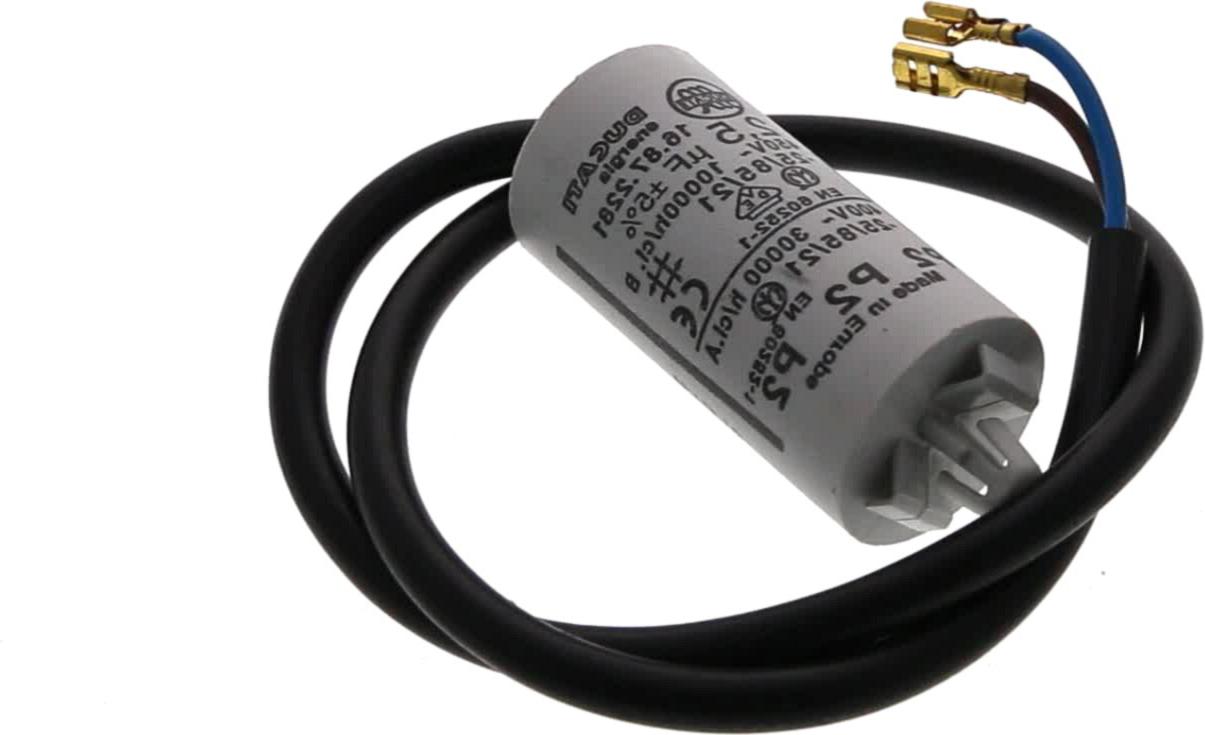

Sur cette vue : COMPRESSEUR Froid HTK80AA (repère 41, 123.59 €) · BAC Froid COMPRESSEUR 8430204B 8430065J (repère 50, 19.74 €) · CONDENSATEUR Froid DEMARAGE 2.5uF 15555440 (repère 338, 20.13 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : RACLETTE Froid DEGIVRAGE (repère 132, 7.26 €) · FACADE Froid CACHE VENTILATEUR (repère 453, 44.43 €) · MOTEUR Froid VENTILATEUR (repère 490) · HELICE Froid VENTILATEUR (repère 491, 14.29 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : FACADE Froid CACHE VENTILATEUR (repère 453, 44.43 €) · MOTEUR Froid VENTILATEUR (repère 490) · HELICE Froid VENTILATEUR (repère 491, 14.29 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

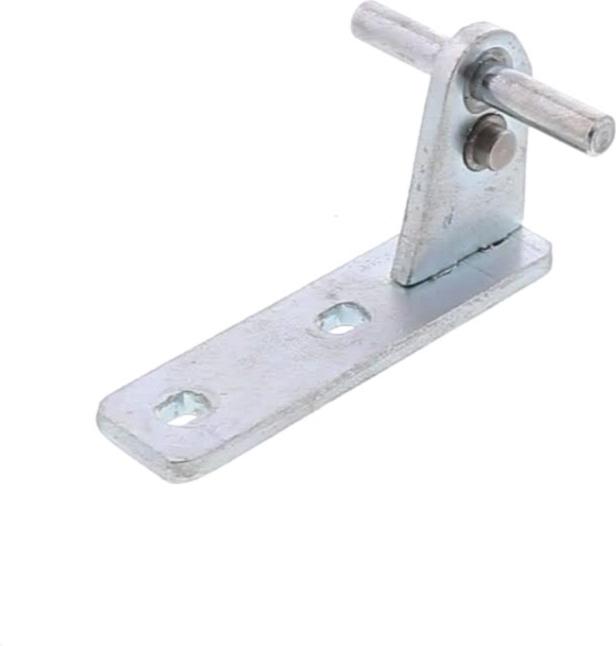

Sur cette vue : PORTE Froid Réfrigérateur (repère 1, 270.3 €) · PORTE Froid Congélateur (repère 4) · ENTRETOISE Froid AXE CHARNIERE E (repère 28) · CHARNIERE Froid CENTRALE (repère 136, 51.98 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
FILTRE Froid CARTOUCHE (repère 0, 29.15 €) · CONDENSATEUR Froid DEMARAGE 2.5uF 15555440 (repère 338, 20.13 €) · FILTRE Froid BAC LEGUMES (repère 414, 38.47 €) · COUVERCLE Froid FILTRE (repère 415, 61.16 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
