Vue éclatée réfrigérateur THOMSON CTH460XLSS
Découvrez la vue éclatée complète réfrigérateur THOMSON CTH460XLSS, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur THOMSON CTH460XLSS et éviter les pannes imprévues. 39 pièces référencées.
Cette vue éclatée THOMSON CTH460XLSS référence 39 pièces détachées, dont resistance froid bac compresseur, deshydrateur froid, bac froid legumes, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur THOMSON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : RESISTANCE Froid BAC COMPRESSEUR (repère 1, 36.5 €) · COMPRESSEUR 1/5 R600A HXK12AA TT1117GY (repère 4, 139.1 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

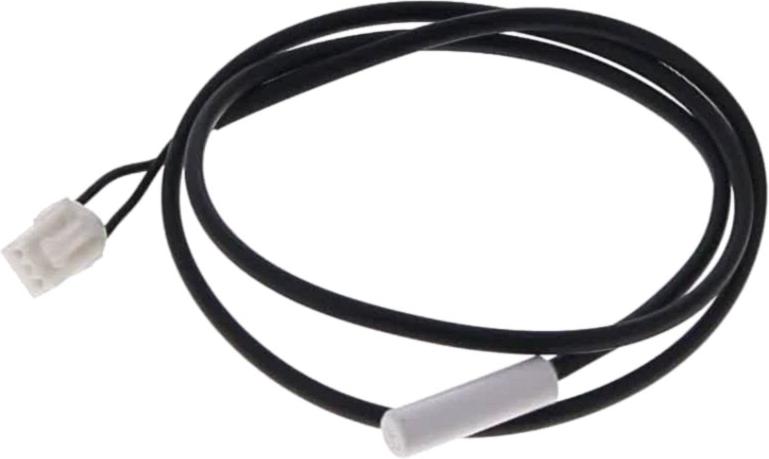

Sur cette vue : RESISTANCE Froid BAC COMPRESSEUR (repère 1, 36.5 €) · SONDE Froid TEMPERATURE (CABLAGE COMPLET) (repère 18, 50.48 €) · SONDE Froid TEMPERATURE Congélateur E308242 80°C 300V (repère 25, 25.08 €) · SONDE Froid DEGIVRAGE (repère 27, 20.67 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : MOTEUR Froid Ventilation Réfrigérateur ZWF-10-2 B03081032 AXE LG 38.32MM D3.20MM DC13.2V 2W (repère 31, 77.89 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : Interrupteur Froid PORTE (repère 17, 7.12 €) · JOINT Froid PORTE Réfrigérateur GRIS (repère 24, 37.17 €) · JOINT Froid PORTE Congélateur GRIS 760*670 (repère 26, 32.33 €) · JOINT Froid RESERVOIR-PORTE (repère 29, 8.92 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Froid PORTE Réfrigérateur GRIS (repère 24, 37.17 €) · JOINT Froid PORTE Congélateur GRIS 760*670 (repère 26, 32.33 €) · FUSIBLE Froid THERMIQUE (repère 28, 35.36 €) · JOINT Froid RESERVOIR-PORTE (repère 29, 8.92 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
