Vue éclatée réfrigérateur THOMSON CTH465XLBL

Name: THOMSON CTH465XLBL
Brand: THOMSON
SKU: CTH465XLBL

Découvrez la vue éclatée complète réfrigérateur THOMSON CTH465XLBL, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur THOMSON CTH465XLBL et éviter les pannes imprévues. 21 pièces référencées.

Cette vue éclatée THOMSON CTH465XLBL référence 21 pièces détachées, dont platine froid led 12v/3w, platine froid commande, clapet froid motorise, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur THOMSON : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

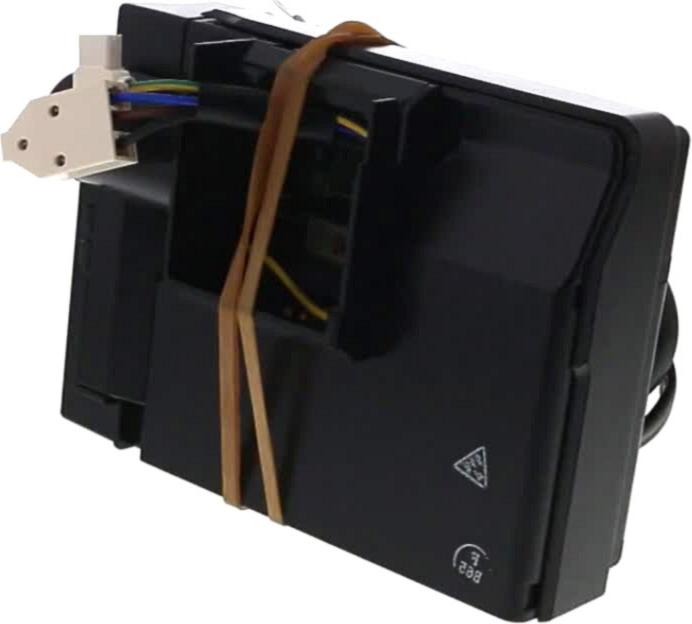

Sur cette vue : PLATINE Froid INVERTER COMPRESSEUR (repère 105, 82 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

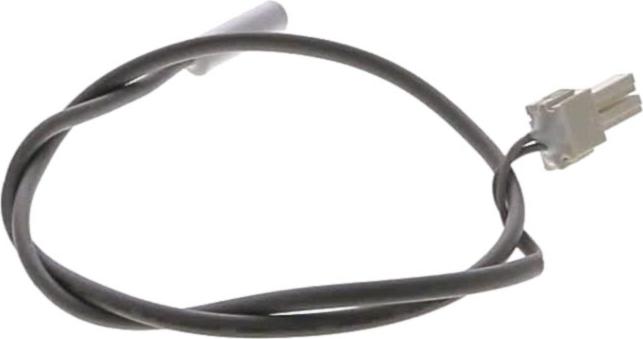

Sur cette vue : SONDE Froid TEMPERATURE (repère 25, 15.15 €) · RESISTANCE Froid DEGIVRAGE (repère 41, 41.22 €).

Bruit ou ventilation défaillante

Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

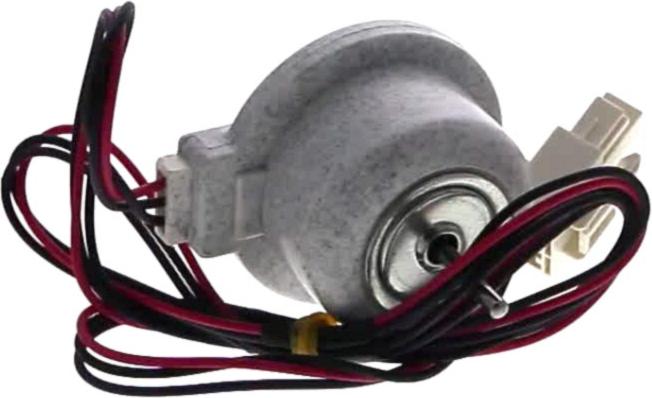

Sur cette vue : MOTEUR Froid Ventilation Evaporateur (repère 31, 43.79 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

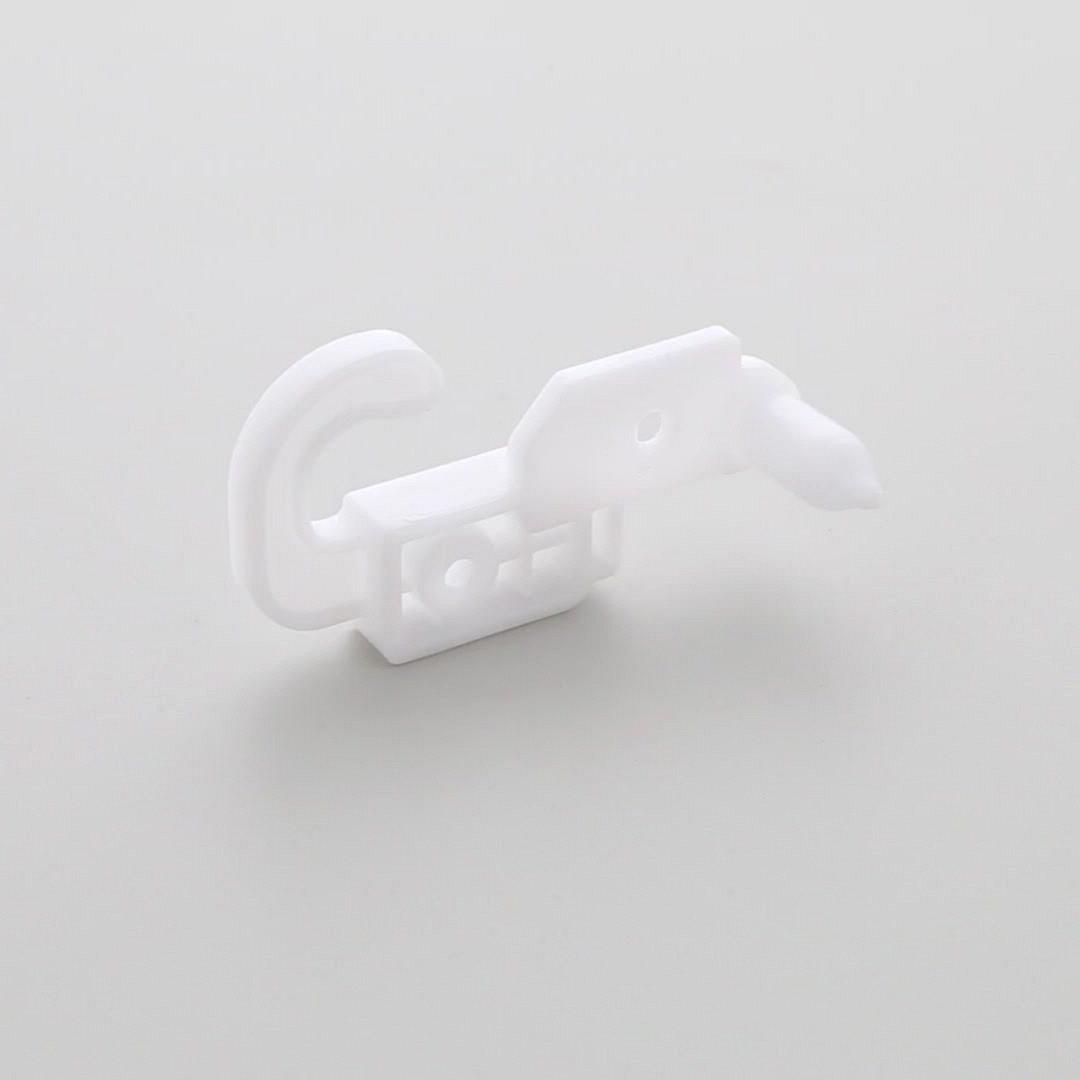

Sur cette vue : CHARNIERE Froid CENTRALE (repère 53, 13.98 €) · BUTEE Froid PORTE DROITE (repère 83, 8.71 €) · CHARNIERE Froid INFERIEURE (repère 103, 10.6 €) · BUTEE Froid PORTE GAUCHE (repère 116, 8.61 €).
