Vue éclatée réfrigérateur THOMSON THD545SS

Name: THOMSON THD545SS
Brand: THOMSON
SKU: THD545SS

Découvrez la vue éclatée complète réfrigérateur THOMSON THD545SS, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur THOMSON THD545SS et éviter les pannes imprévues. 26 pièces référencées.

Cette vue éclatée THOMSON THD545SS référence 26 pièces détachées, dont clayette froid, pied froid, compresseur 1/5 r600a hxk12aa tt1117gy, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur THOMSON : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : COMPRESSEUR 1/5 R600A HXK12AA TT1117GY (repère 2, 129.75 €) · RESISTANCE Froid BAC COMPRESSEUR (repère 4, 32.75 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

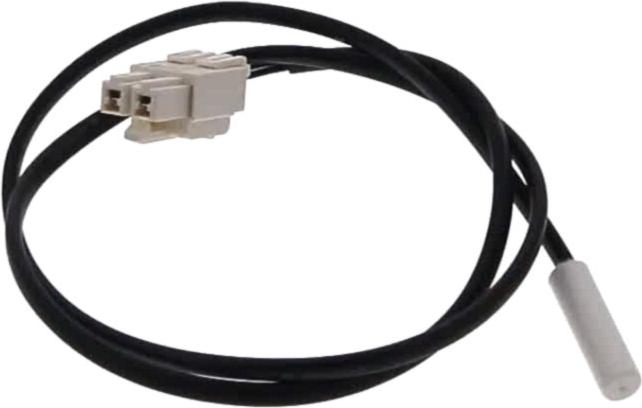

Sur cette vue : RESISTANCE Froid BAC COMPRESSEUR (repère 4, 32.75 €) · SONDE Froid TEMPERATURE Congélateur (repère 29, 11.76 €) · SONDE Froid TEMPERATURE Réfrigérateur (repère 33, 12.52 €).

Bruit ou ventilation défaillante

Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

Sur cette vue : MOTEUR Froid Ventilation Réfrigérateur ZWF-10-2 B03081032 AXE LG 38.32MM D3.20MM DC13.2V 2W (repère 27, 81.39 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

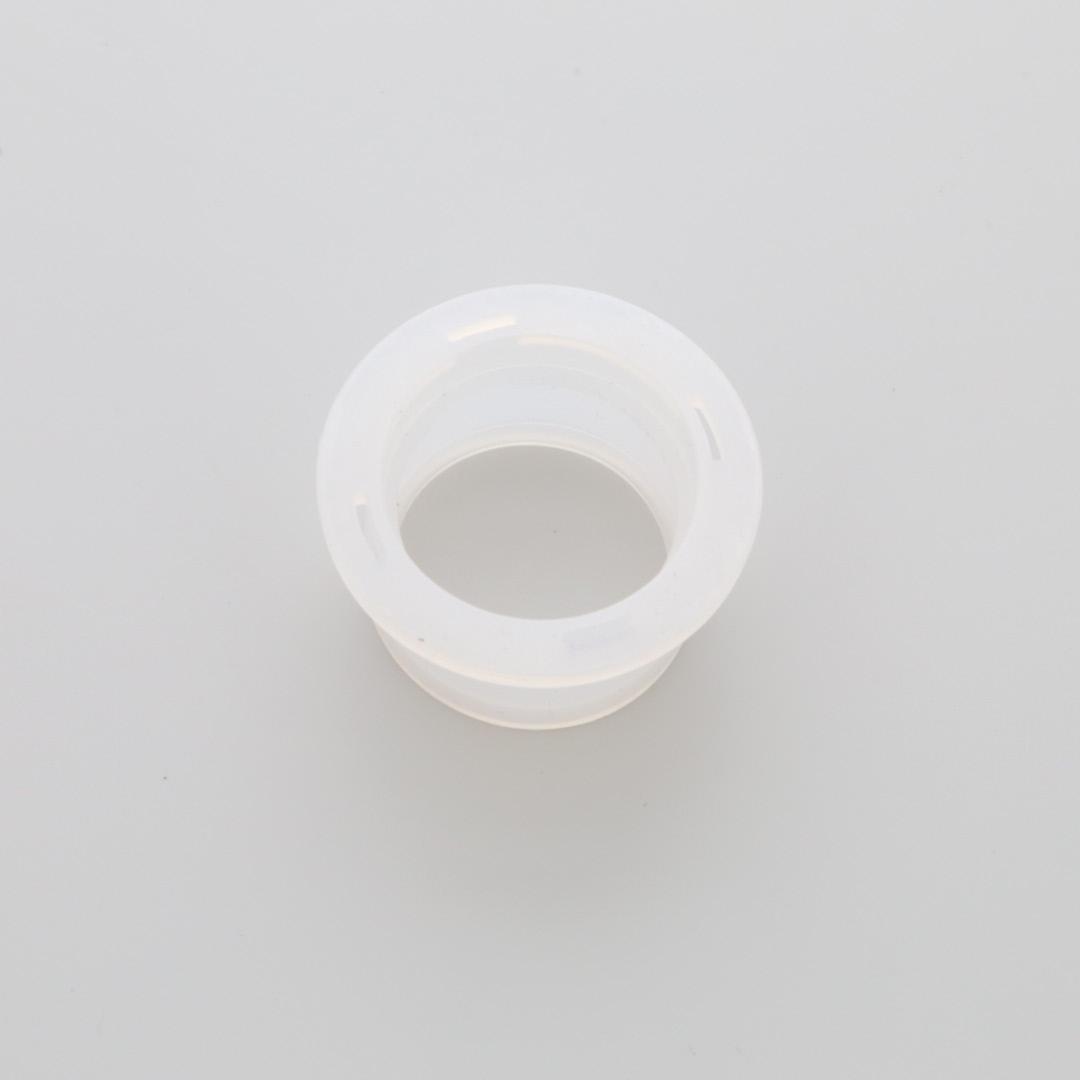

Sur cette vue : JOINT Froid PORTE Réfrigérateur (repère 6, 36.1 €) · JOINT Froid PORTE Congélateur 835*570 (repère 7, 45.37 €) · JOINT Froid RESERVOIR-PORTE (repère 14, 8.36 €) · PORTE Froid Réfrigérateur (repère 19, 196.49 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Froid PORTE Réfrigérateur (repère 6, 36.1 €) · JOINT Froid PORTE Congélateur 835*570 (repère 7, 45.37 €) · JOINT Froid RESERVOIR-PORTE (repère 14, 8.36 €)
