Vue éclatée réfrigérateur THOMSON THM70IX

Name: THOMSON THM70IX
Brand: THOMSON
SKU: THM70IX

Découvrez la vue éclatée complète réfrigérateur THOMSON THM70IX, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur THOMSON THM70IX et éviter les pannes imprévues. 20 pièces référencées.

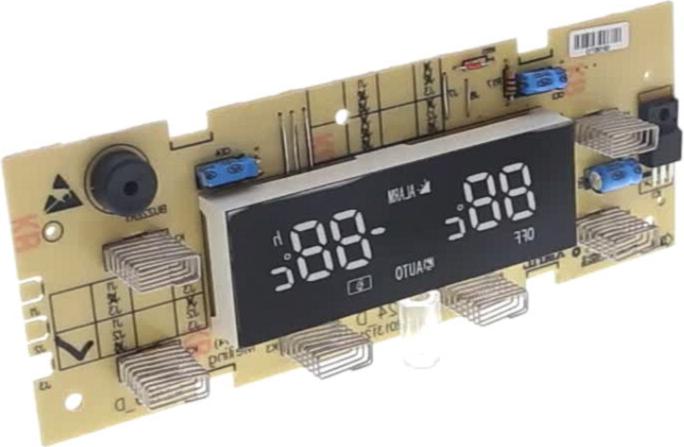

Cette vue éclatée THOMSON THM70IX référence 20 pièces détachées, dont kit froid raccord portes, platine froid affichage, joint froid réfrigérateur droite, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur THOMSON : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : COMPRESSEUR Froid (repère 61, 423.31 €) · PLATINE Froid INVERTER SUR COMPRESSEUR (repère 63).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

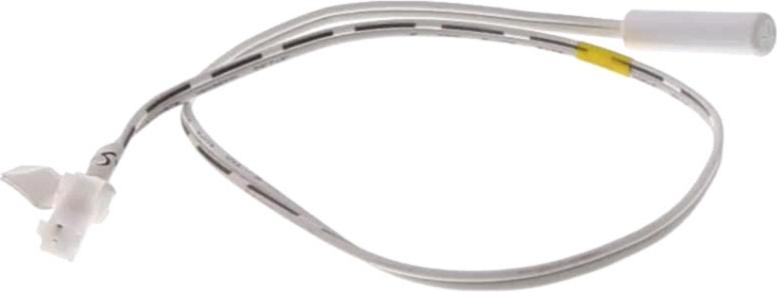

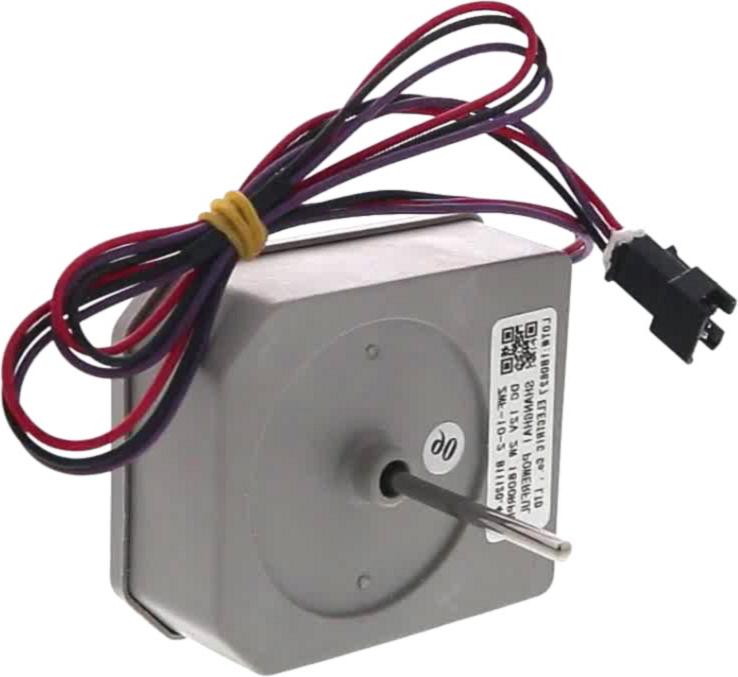

Sur cette vue : MOTEUR Froid VENTILATEUR ZWF-10-2 B11120.4-12 AXE LG 35.12MM Droit 3.19MM DC12v 2w (repère 54, 88.08 €) · TURBINE Froid VENTILATEUR B11123.4.1-1 MP1 (repère 55, 6.09 €) · SONDE Froid TEMPERATURE (repère 68, 19.23 €).

Bruit ou ventilation défaillante

Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : KIT Froid RACCORD PORTES (repère 1, 53.66 €) · JOINT Froid Réfrigérateur DROITE (repère 7, 44.96 €) · JOINT Froid Réfrigérateur GAUCHE 920*275 (repère 18, 42.28 €) · PORTE Froid Réfrigérateur GAUCHE (repère 18, 186.3 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Froid Réfrigérateur DROITE (repère 7, 44.96 €) · JOINT Froid Réfrigérateur GAUCHE 920*275 (repère 18, 42.28 €) · JOINT Froid PORTE TIROIR Congélateur Supérieur 650*430 (repère 43, 28.95 €) · JOINT Froid PORTE TIROIR Congélateur Inférieur (repère 49, 25.37 €)
