Vue éclatée lave linge THOMSON TW7140
Découvrez la vue éclatée complète lave linge THOMSON TW7140, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge THOMSON TW7140 et éviter les pannes imprévues. 32 pièces référencées.
Cette vue éclatée THOMSON TW7140 référence 32 pièces détachées, dont cable lave-linge alimentation 3 fils, tuyau lave-linge vidange, securite lave-linge porte, avec leur position sur le schéma constructeur.
Réparer son lave-linge THOMSON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : DURITE Lave-Linge BOITE/CUVE (repère 33, 30.31 €) · JOINT Lave-Linge CUVE (repère 39, 21.1 €) · DURITE Lave-Linge CUVE/POMPE (repère 46, 33.81 €) · COLLIER Lave-Linge ARRIERE JOINT HUBLOT 348MM (repère 49, 25.51 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : CONDENSATEUR Lave-Linge ANTI-PARASITE DNF06-T (TBEF) (repère 18, 24.5 €) · COURROIE Lave-Linge 1281PJE5 (repère 37, 31.47 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : TUYAU Lave-Linge VIDANGE (repère 5, 23.26 €) · DURITE Lave-Linge CUVE/POMPE (repère 46, 33.81 €) · POMPE Lave-Linge VIDANGE COMPLETE PX-2-35 PX235 B30-6A (repère 48, 37.44 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : LOGEMENT Lave-Linge RESSORT (repère 16, 6.76 €) · RESSORT Lave-Linge CUVE (repère 34, 20.85 €) · AXE Lave-Linge AMORTISSEUR (repère 44, 10.26 €) · AMORTISSEUR Lave-Linge 80N (repère 45, 21.73 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 1800w + SONDE (repère 51, 48.88 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

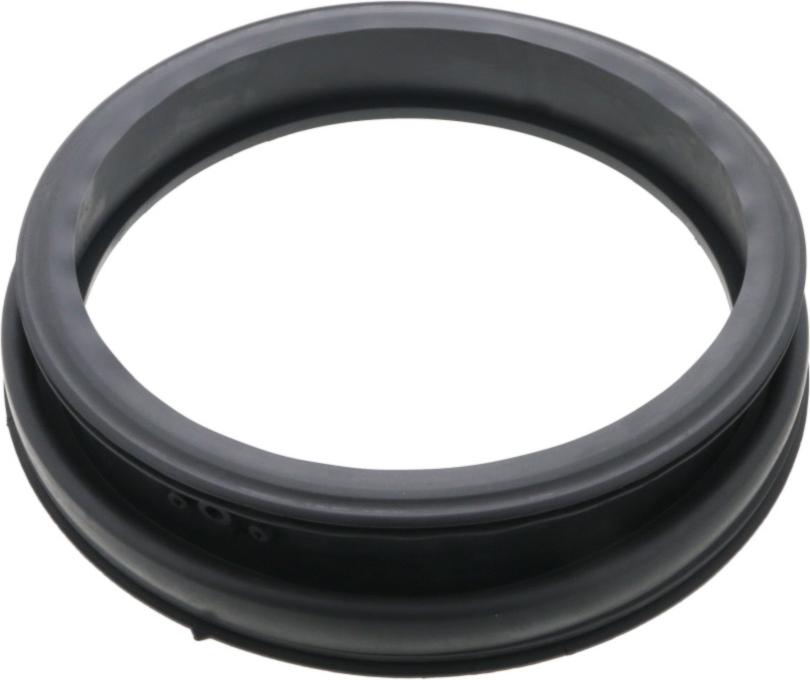

CONDENSATEUR Lave-Linge ANTI-PARASITE DNF06-T (TBEF) (repère 18, 24.5 €) · COURROIE Lave-Linge 1281PJE5 (repère 37, 31.47 €) · JOINT Lave-Linge CUVE (repère 39, 21.1 €) · AXE Lave-Linge AMORTISSEUR (repère 44, 10.26 €) · AMORTISSEUR Lave-Linge 80N (repère 45, 21.73 €) · COLLIER Lave-Linge ARRIERE JOINT HUBLOT 348MM (repère 49, 25.51 €) · JOINT Lave-Linge HUBLOT TG90-1416MPDG-3047 (repère 50, 52.59 €)
