Vue éclatée lave linge THOMSON F110 0020306500

Name: THOMSON F110 0020306500
Brand: THOMSON
SKU: F110 0020306500

Découvrez la vue éclatée complète lave linge THOMSON F110 0020306500, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge THOMSON F110 0020306500 et éviter les pannes imprévues. 21 pièces référencées.

Cette vue éclatée THOMSON F110 0020306500 référence 21 pièces détachées, dont ressort lave-linge droit, ressort lave-linge gauche, pied lave-linge, avec leur position sur le schéma constructeur.

Réparer son lave-linge THOMSON : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Fuite d'eau

Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

Sur cette vue : PALIER Lave-Linge ROULEME+JOINT (repère 6, 115.76 €) · PALIER Lave-Linge ROULEMENTS+JOINT (repère 9, 55.89 €) · JOINT Lave-Linge HUBLOT (repère 26, 74.54 €) · DURITE Lave-Linge BOITE LESSIVE/CUVE (repère 48, 38.79 €).

N'essore plus

Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

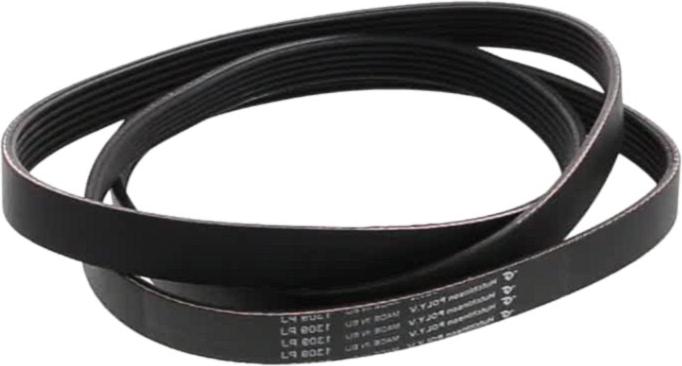

Sur cette vue : COURROIE Lave-Linge 1309J6 (repère 45, 23.18 €).

Ne vidange plus

Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

Sur cette vue : FILTRE Lave-Linge Pompe de vidange (repère 5, 25.09 €) · CLAPET Lave-Linge ANTI RETOUR (repère 22) · CORPS Lave-Linge Pompe de vidange (repère 47, 102.19 €).

Bruit violent à l'essorage

Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

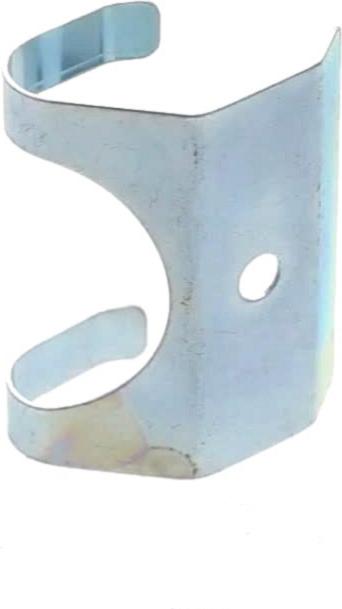

Sur cette vue : RESSORT Lave-Linge DROIT (repère 1) · RESSORT Lave-Linge GAUCHE (repère 2) · PALIER Lave-Linge ROULEME+JOINT (repère 6, 115.76 €) · PALIER Lave-Linge ROULEMENTS+JOINT (repère 9, 55.89 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

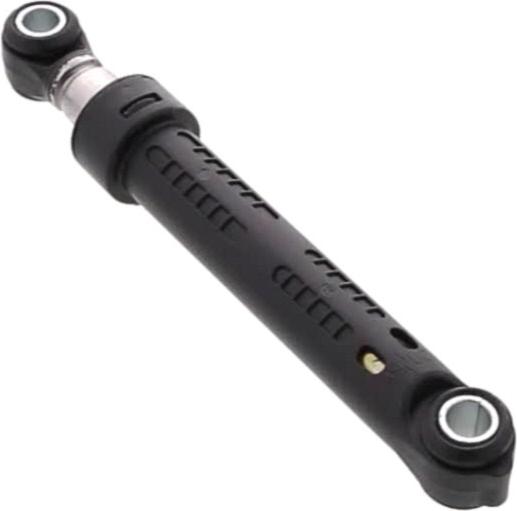

FILTRE Lave-Linge Pompe de vidange (repère 5, 25.09 €) · PALIER Lave-Linge ROULEME+JOINT (repère 6, 115.76 €) · PALIER Lave-Linge ROULEMENTS+JOINT (repère 9, 55.89 €) · AMORTISSEUR Lave-Linge (repère 15, 38.68 €) · JOINT Lave-Linge HUBLOT (repère 26, 74.54 €) · COURROIE Lave-Linge 1309J6 (repère 45, 23.18 €) · COLLIER Lave-Linge Extérieure JOINT HUBLOT (repère 60, 45.2 €)
