Vue éclatée four JEKEN - JENKEN N160FEJ

Name: JEKEN - JENKEN N160FEJ
Brand: JEKEN - JENKEN
SKU: N160FEJ

Découvrez la vue éclatée complète four JEKEN - JENKEN N160FEJ, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four JEKEN - JENKEN N160FEJ et éviter les pannes imprévues. 23 pièces référencées.

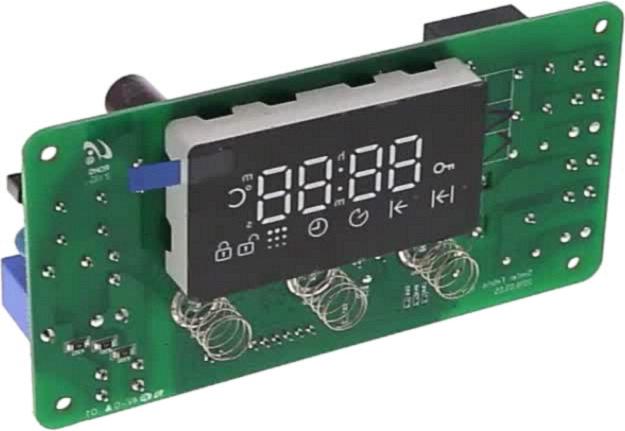

Cette vue éclatée JEKEN - JENKEN N160FEJ référence 23 pièces détachées, dont programmateur four, voyant cuisinière four, cache cuisinière charniere, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière JEKEN - JENKEN : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

Sur cette vue : GRILLE Cuisinière Droit ou Gauche (repère 0, 21.65 €) · GRILLE Four FOUR 457*360 (repère 155, 36.43 €) · RESISTANCE Four SOLE 1200w EAN13 60335 (repère 160, 31.82 €) · RESISTANCE Cuisinière GRILL 3000W (repère 161, 52.9 €).

Disjonction à la chauffe

Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

Sur cette vue : RESISTANCE Four SOLE 1200w EAN13 60335 (repère 160, 31.82 €) · RESISTANCE Cuisinière GRILL 3000W (repère 161, 52.9 €).

Sécurités et régulation

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

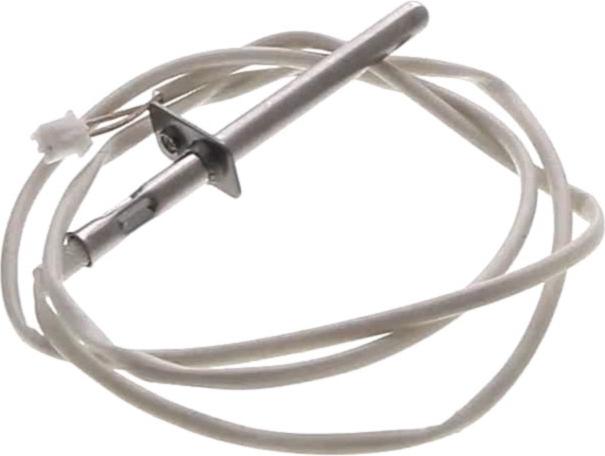

Sur cette vue : SONDE Four TEMPERATURE (repère 0, 77.06 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

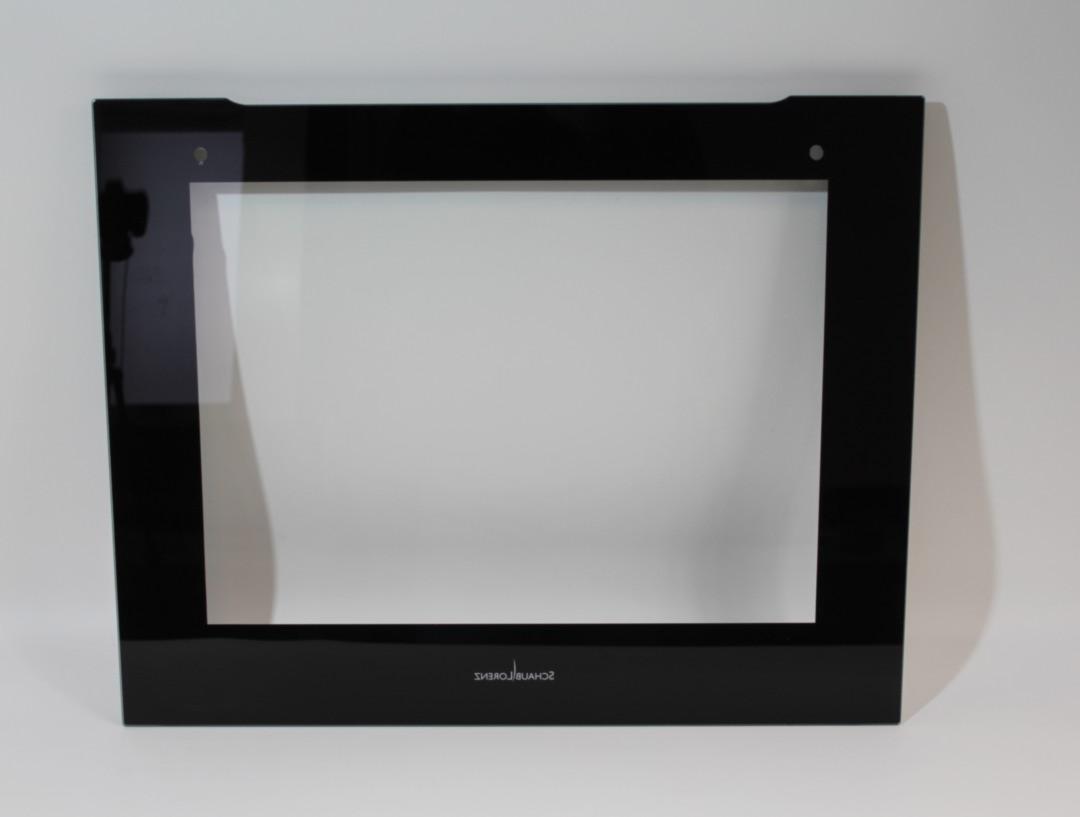

Sur cette vue : VITRE Four Extérieure NOIRE 594*472 SCHAUB LORENZ (entraxe 440m) (repère 0, 59.51 €) · CACHE Cuisinière CHARNIERE (repère 0, 8.9 €) · VITRE Cuisinière INTERIEURE 535*395 (repère 90, 153.94 €) · CHARNIERE Four PORTE Droit ou GCHE (repère 96, 23.42 €).
