Vue éclatée lave vaisselle PROLINE DWP49120WH
Découvrez la vue éclatée complète lave vaisselle PROLINE DWP49120WH, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle PROLINE DWP49120WH et éviter les pannes imprévues. 56 pièces référencées.

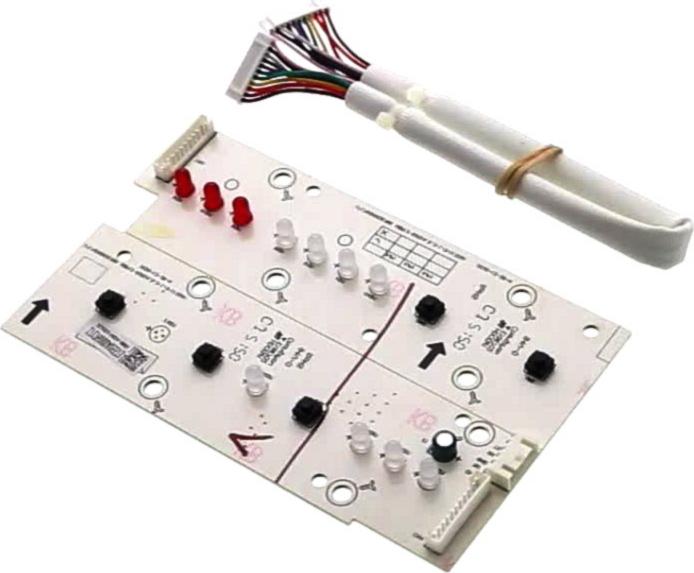

Cette vue éclatée PROLINE DWP49120WH référence 56 pièces détachées, dont bouton lave-vaisselle, platine lave-vaisselle commande, facade lave-vaisselle porte, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle PROLINE : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : TUYAU Lave-Vaisselle VIDANGE 1500mm (repère 402, 19.81 €) · JOINT Lave-Vaisselle POMPE (repère 411, 10.37 €) · POMPE Lave-Vaisselle VIDANGE (repère 413, 40.58 €) · TUYAU Lave-Vaisselle VIDANGE (repère 429, 22.04 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : TUYAU Lave-Vaisselle ALIMENTATION BRAS Supérieur (repère 501, 57.64 €) · BRAS Lave-Vaisselle SUP+TUYAU Alimentation (repère 510, 37.31 €) · BRAS Lave-Vaisselle INFERIEUR 454MM (repère 511, 23.09 €) · MOTEUR Lave-Vaisselle CYCLAGE (repère 603, 112.52 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : Contre porte Lave-Vaisselle + JOINT BAS PORTE (repère 202, 107.45 €) · JOINT Lave-Vaisselle TOUR DE PORTE 1645mm (repère 315, 48.5 €) · JOINT Lave-Vaisselle REPARTITEUR (repère 409, 7.55 €) · JOINT Lave-Vaisselle POMPE (repère 411, 10.37 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : SONDE Lave-Vaisselle (repère 412, 15.44 €) · RESISTANCE Lave-Vaisselle + DETECTEUR (repère 609, 58.89 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : DOUILLE Lave-Vaisselle CHARNIERE (repère 203, 6.23 €) · CHARNIERE Lave-Vaisselle GAUCHE (repère 204, 25.34 €) · CHARNIERE Lave-Vaisselle DROITE (repère 209, 19.01 €) · CABLE Lave-Vaisselle ALIMENTATION (repère 401, 29.68 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
Contre porte Lave-Vaisselle + JOINT BAS PORTE (repère 202, 107.45 €) · JOINT Lave-Vaisselle TOUR DE PORTE 1645mm (repère 315, 48.5 €) · JOINT Lave-Vaisselle REPARTITEUR (repère 409, 7.55 €) · JOINT Lave-Vaisselle POMPE (repère 411, 10.37 €) · JOINT Lave-Vaisselle ECROU BAC A SEL (repère 421, 11.44 €) · FILTRE Lave-Vaisselle + MICROFILTRE (repère 512, 36.37 €)
Guides utiles
Lave-vaisselle qui ne vidange plus : les 4 pièces à contrôler
Entretenir son lave-vaisselle : la routine qui double sa durée de vie
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
