Vue éclatée lave vaisselle PROLINE DW6 Version 4 781329400120503
Découvrez la vue éclatée complète lave vaisselle PROLINE DW6 Version 4 781329400120503, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle PROLINE DW6 Version 4 781329400120503 et éviter les pannes imprévues. 55 pièces référencées.
Cette vue éclatée PROLINE DW6 Version 4 781329400120503 référence 55 pièces détachées, dont dessus lave-vaisselle, crochet poignee porte, butee lave-vaisselle avant panier, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle PROLINE : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.

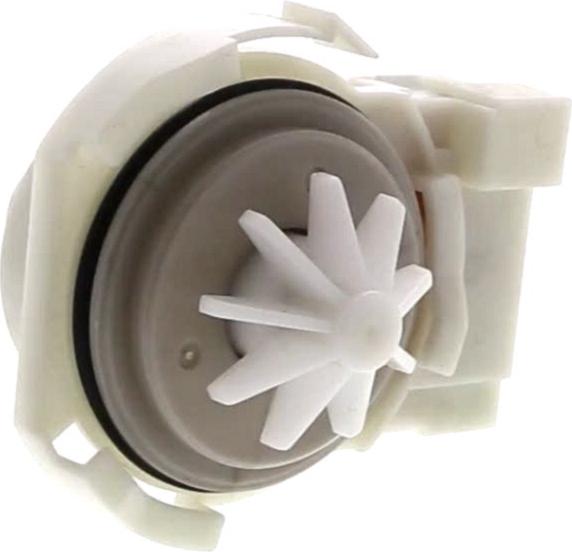

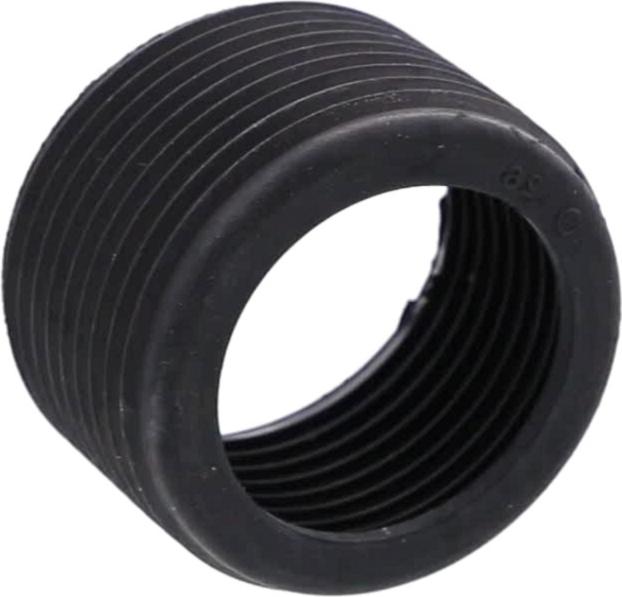

Sur cette vue : TUYAU Lave-Vaisselle VIDANGE (repère 55, 30.1 €) · JOINT Lave-Vaisselle CAPOT Pompe de vidange (repère 62, 49.98 €) · JOINT Lave-Vaisselle TORIQUE Pompe de vidange (repère 69, 12.55 €) · Pompe de vidange Lave-Vaisselle EBS2556 0703 30W COPRECI (repère 111, 37.21 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.

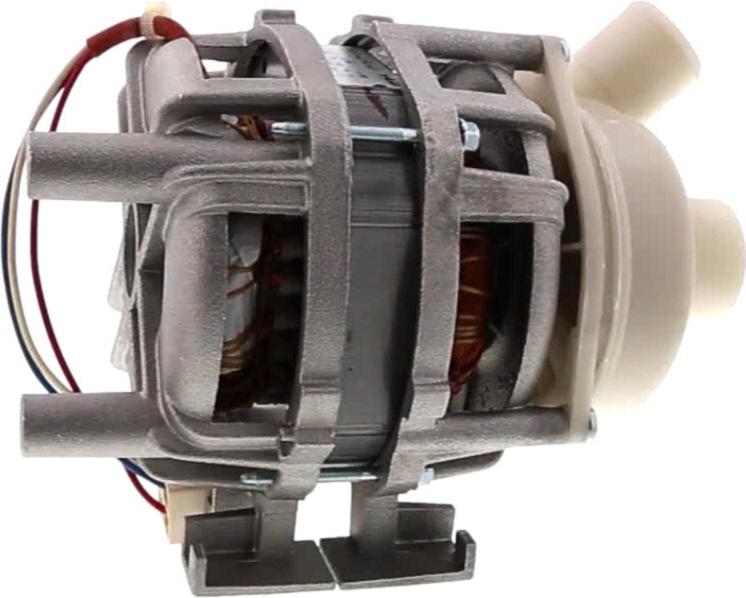

Sur cette vue : JOINT Lave-Vaisselle BRAS SUPERIEUR (repère 41, 16.91 €) · BRAS Lave-Vaisselle Inférieur (repère 57, 34.74 €) · JOINT Lave-Vaisselle TUYAU BRAS Supérieur (repère 74, 27.36 €) · MOTEUR Lave-Vaisselle CYCLAGE 130w (repère 96).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : JOINT Lave-Vaisselle TOUR DE PORTE (repère 38, 65.35 €) · JOINT Lave-Vaisselle BRAS SUPERIEUR (repère 41, 16.91 €) · JOINT Lave-Vaisselle BAS PORTE (repère 49) · ECROU Lave-Vaisselle BOUCHON BAC A SEL (repère 60, 18.06 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.

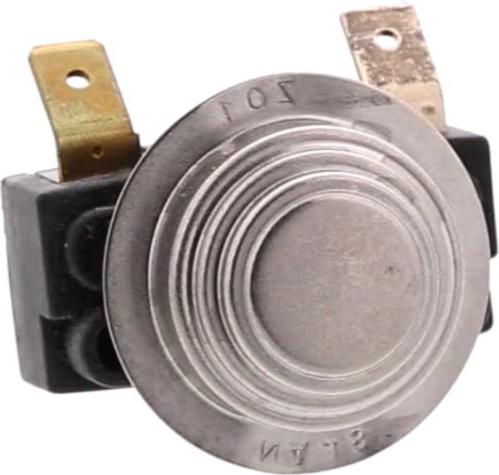

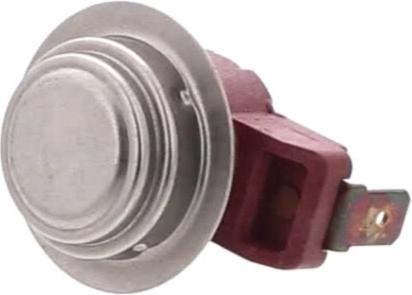

Sur cette vue : Thermostat Lave-Vaisselle NA60 (repère 162, 52.97 €) · THERMOSTAT Lave-Vaisselle 48°C (repère 162, 38.45 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.

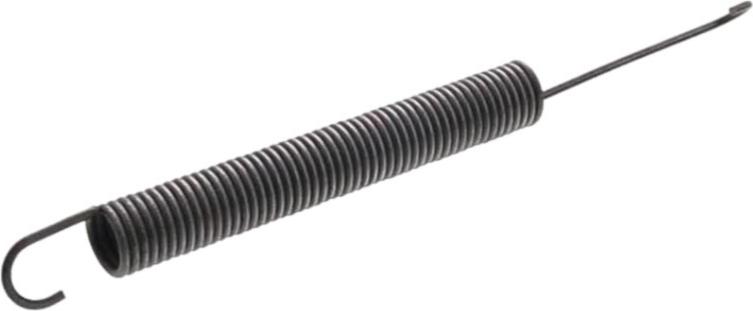

Sur cette vue : RESSORT Lave-Vaisselle PORTE (repère 42, 23.66 €) · Charnière Lave-Vaisselle Porte Gauche AP9810 (repère 43, 45.77 €) · Charnière Lave-Vaisselle Porte Droit AP9810 (repère 47, 41.69 €) · CABLE ALIMENTATION (repère 92, 26.37 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle TOUR DE PORTE (repère 38, 65.35 €) · JOINT Lave-Vaisselle BRAS SUPERIEUR (repère 41, 16.91 €) · JOINT Lave-Vaisselle BAS PORTE (repère 49) · JOINT Lave-Vaisselle CAPOT Pompe de vidange (repère 62, 49.98 €) · JOINT Lave-Vaisselle TORIQUE Pompe de vidange (repère 69, 12.55 €) · JOINT Lave-Vaisselle TUYAU BRAS Supérieur (repère 74, 27.36 €) · JOINT Lave-Vaisselle PALIER (repère 99, 10.14 €) · CONDENSATEUR 3UF (repère 100, 31.85 €)
Guides utiles
Lave-vaisselle qui ne vidange plus : les 4 pièces à contrôler
Entretenir son lave-vaisselle : la routine qui double sa durée de vie
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
