Vue éclatée lave vaisselle PROLINE PBI49EFULL-SL
Découvrez la vue éclatée complète lave vaisselle PROLINE PBI49EFULL-SL, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle PROLINE PBI49EFULL-SL et éviter les pannes imprévues. 51 pièces référencées.
Cette vue éclatée PROLINE PBI49EFULL-SL référence 51 pièces détachées, dont bouton lave-vaisselle, serrure lave-vaisselle, contre porte lv+ jont bas porte 585*635, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle PROLINE : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : TUYAU Lave-Vaisselle VIDANGE 1500mm (repère 402, 20.94 €) · JOINT Lave-Vaisselle POMPE (repère 411, 12.01 €) · POMPE Lave-Vaisselle VIDANGE (repère 413, 38.86 €) · TUYAU Lave-Vaisselle VIDANGE (repère 429, 19.15 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.

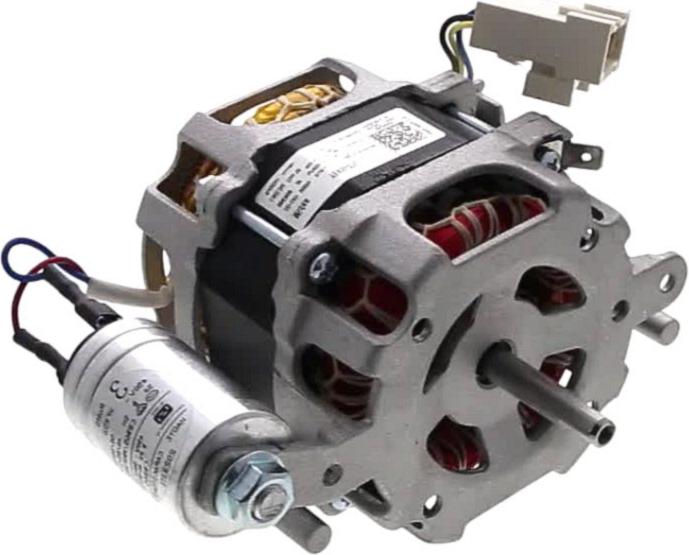

Sur cette vue : TUYAU Lave-Vaisselle ALIMENTATION BRAS Supérieur (repère 501, 52.08 €) · BRAS Lave-Vaisselle SUP+TUYAU Alimentation (repère 510, 38.03 €) · BRAS Lave-Vaisselle INFERIEUR 454MM (repère 511, 22.05 €) · MOTEUR Lave-Vaisselle CYCLAGE (repère 603, 110.76 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : JOINT Lave-Vaisselle TOUR DE PORTE 1645mm (repère 315, 41.07 €) · JOINT Lave-Vaisselle REPARTITEUR (repère 409, 7.65 €) · JOINT Lave-Vaisselle POMPE (repère 411, 12.01 €) · BOUCHON Lave-Vaisselle BAC SEL (repère 418, 12.42 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : SONDE Lave-Vaisselle (repère 412, 14.45 €) · RESISTANCE Lave-Vaisselle + DETECTEUR (repère 609, 62.55 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : DOUILLE Lave-Vaisselle CHARNIERE (repère 203, 7.66 €) · CHARNIERE Lave-Vaisselle GAUCHE (repère 204, 28.96 €) · CHARNIERE Lave-Vaisselle DROITE (repère 209, 20.17 €) · CABLE Lave-Vaisselle ALIMENTATION (repère 401, 29.09 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle TOUR DE PORTE 1645mm (repère 315, 41.07 €) · JOINT Lave-Vaisselle REPARTITEUR (repère 409, 7.65 €) · JOINT Lave-Vaisselle POMPE (repère 411, 12.01 €) · JOINT Lave-Vaisselle ECROU BAC A SEL (repère 421, 9.39 €) · FILTRE Lave-Vaisselle + MICROFILTRE (repère 512, 36.62 €)
Guides utiles
Lave-vaisselle qui ne vidange plus : les 4 pièces à contrôler
Entretenir son lave-vaisselle : la routine qui double sa durée de vie
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
