Vue éclatée lave vaisselle PROLINE DWIP49SS
Découvrez la vue éclatée complète lave vaisselle PROLINE DWIP49SS, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle PROLINE DWIP49SS et éviter les pannes imprévues. 60 pièces référencées.

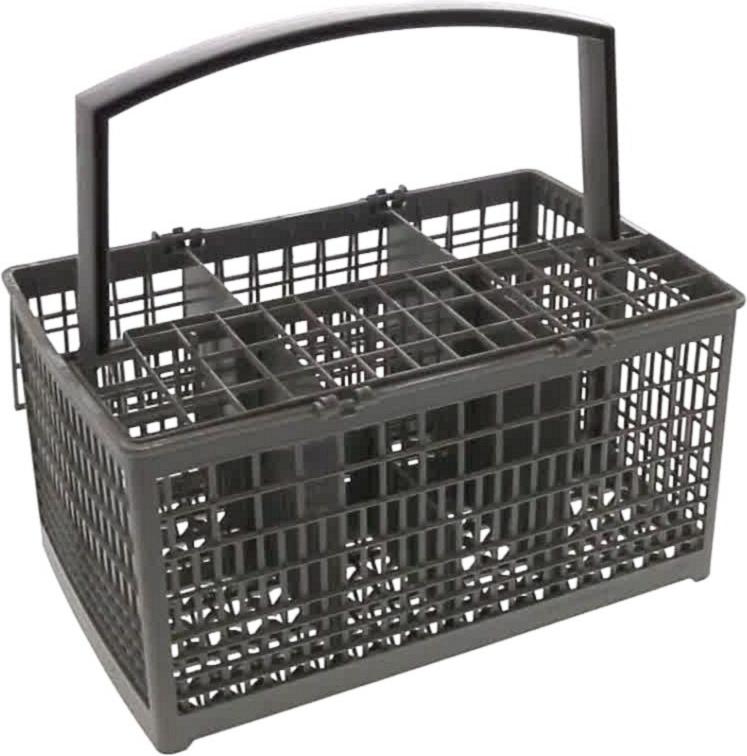

Cette vue éclatée PROLINE DWIP49SS référence 60 pièces détachées, dont serrure lave-vaisselle porte, cable lave-vaisselle alimentation, panier lave-vaisselle couverts, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle PROLINE : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : Pompe de vidange Lave-Vaisselle B20-6AY (repère 8, 43.77 €) · FILTRE Lave-Vaisselle INOX FOND DE CUVE (repère 9, 32.24 €) · FILTRE Lave-Vaisselle MICRO (repère 10, 14.99 €) · FILTRE Lave-Vaisselle CYLINDRIQUE (repère 11, 15.2 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : DISTRIBUTEUR Lave-Vaisselle EAU BRAS Supérieur (repère 2, 16.63 €) · BRAS Lave-Vaisselle Supérieur (repère 3, 28.22 €) · BRAS Lave-Vaisselle INFERIEUR (repère 4, 21.84 €) · SUPPORT Lave-Vaisselle BRAS INFERIEUR (repère 5, 10.77 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : JOINT Lave-Vaisselle BOL D190MM (repère 2, 9.41 €) · Contre porte Lave-Vaisselle + JOINT BAS PORTE 587*632 (repère 2, 77.14 €) · BAC Lave-Vaisselle A SEL (repère 4, 45.09 €) · BAC Lave-Vaisselle LESSIVE GRIS (repère 7, 45.84 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : PROTECTION Lave-Vaisselle RESISTANCE (repère 5, 12.94 €) · JOINT Lave-Vaisselle RESISTANCE (repère 17, 8.19 €) · RESISTANCE Lave-Vaisselle 1800W RS-330A (repère 18, 49.32 €) · SONDE Lave-Vaisselle TH (repère 20, 19.97 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : CABLE Lave-Vaisselle ALIMENTATION (repère 1, 22.51 €) · CLIPS Lave-Vaisselle CHARNIERE (repère 3, 4.55 €) · DOUILLE Lave-Vaisselle CHARNIERE (repère 4, 6.55 €) · CHARNIERE Lave-Vaisselle GAUCHE Pnest (repère 5, 17.33 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle BOL D190MM (repère 2, 9.41 €) · Contre porte Lave-Vaisselle + JOINT BAS PORTE 587*632 (repère 2, 77.14 €) · JOINT Lave-Vaisselle TOUR DE PORTE 1750mm (repère 9, 24 €) · FILTRE Lave-Vaisselle INOX FOND DE CUVE (repère 9, 32.24 €) · FILTRE Lave-Vaisselle MICRO (repère 10, 14.99 €) · FILTRE Lave-Vaisselle CYLINDRIQUE (repère 11, 15.2 €) · JOINT Lave-Vaisselle VIBRATION POMPE (repère 12, 5.47 €) · JOINT Lave-Vaisselle RESISTANCE (repère 17, 8.19 €)
Guides utiles
Lave-vaisselle qui ne vidange plus : les 4 pièces à contrôler
Entretenir son lave-vaisselle : la routine qui double sa durée de vie
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
