Vue éclatée lave vaisselle PROLINE SDW499A++SL
Découvrez la vue éclatée complète lave vaisselle PROLINE SDW499A++SL, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle PROLINE SDW499A++SL et éviter les pannes imprévues. 62 pièces référencées.
Cette vue éclatée PROLINE SDW499A++SL référence 62 pièces détachées, dont joint lave-vaisselle bol, panier lave-vaisselle couvert, cable lave-vaisselle alimentation, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle PROLINE : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.

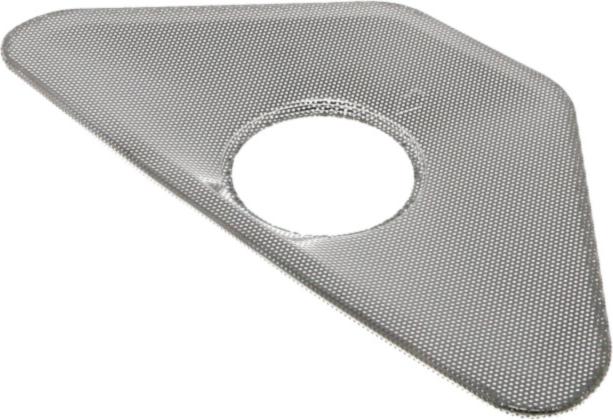

Sur cette vue : FILTRE Lave-Vaisselle MICRO (repère 2, 14.07 €) · FILTRE Lave-Vaisselle CYLINDRIQUE (repère 4, 13.62 €) · FILTRE Lave-Vaisselle 250*132 (repère 4, 23.6 €) · POMPE VIDANGE B25-AL004 4 ERGOTS (repère 6, 40.01 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : TUYAU Lave-Vaisselle Alimentation BRAS Supérieur (repère 1, 32.34 €) · BRAS Lave-Vaisselle INFERIEUR 342MM MS760WE051812501 (repère 2, 27.08 €) · SUPPORT Lave-Vaisselle BRAS INFERIEUR (repère 3, 10.55 €) · BRAS Lave-Vaisselle Supérieur COMPLET (repère 4, 33.03 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : JOINT Lave-Vaisselle BOL (repère 1, 16.17 €) · Contre porte Lave-Vaisselle + JOINT (repère 1, 37.63 €) · BOUCHON Lave-Vaisselle BAC A SEL (repère 2, 18.08 €) · COLLIER Lave-Vaisselle DURITE RESISTANCE (repère 3, 1.77 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : COLLIER Lave-Vaisselle DURITE RESISTANCE (repère 3, 1.77 €) · RESISTANCE Lave-Vaisselle 1800W SU3828 + CORPS DE POMPE 673001302001 (repère 11, 57.68 €) · DURITE Lave-Vaisselle RESISTANCE (repère 12, 25.68 €) · SONDE Lave-Vaisselle (repère 15, 14.58 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : CABLE Lave-Vaisselle ALIMENTATION (repère 1, 69.93 €) · CLIPS Lave-Vaisselle CABLE ALIMENTATION (repère 4, 6.25 €) · CABLE Lave-Vaisselle TENSION PORTE (repère 7, 20.68 €) · RESSORT Lave-Vaisselle PORTE (repère 8, 11.05 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle BOL (repère 1, 16.17 €) · Contre porte Lave-Vaisselle + JOINT (repère 1, 37.63 €) · FILTRE Lave-Vaisselle MICRO (repère 2, 14.07 €) · FILTRE Lave-Vaisselle CYLINDRIQUE (repère 4, 13.62 €) · FILTRE Lave-Vaisselle 250*132 (repère 4, 23.6 €) · JOINT Lave-Vaisselle TOUR DE PORTE 1545MM (repère 11, 33.11 €) · JOINT Lave-Vaisselle REPARTITEUR (repère 14, 6.73 €) · JOINT Lave-Vaisselle CORPS DE POMPE (repère 16, 13.57 €)
