Vue éclatée réfrigérateur PROLINE PSBS90IX

Name: PROLINE PSBS90IX
Brand: PROLINE
SKU: PSBS90IX

Découvrez la vue éclatée complète réfrigérateur PROLINE PSBS90IX, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur PROLINE PSBS90IX et éviter les pannes imprévues. 27 pièces référencées.

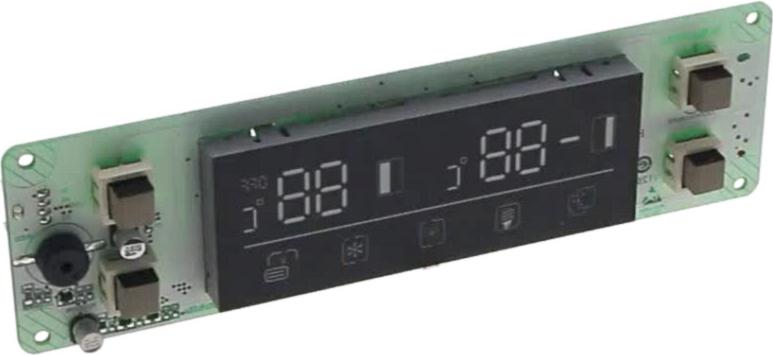

Cette vue éclatée PROLINE PSBS90IX référence 27 pièces détachées, dont charniere froid inférieur gch, platine froid display, joint froid porte congélateur, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur PROLINE : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

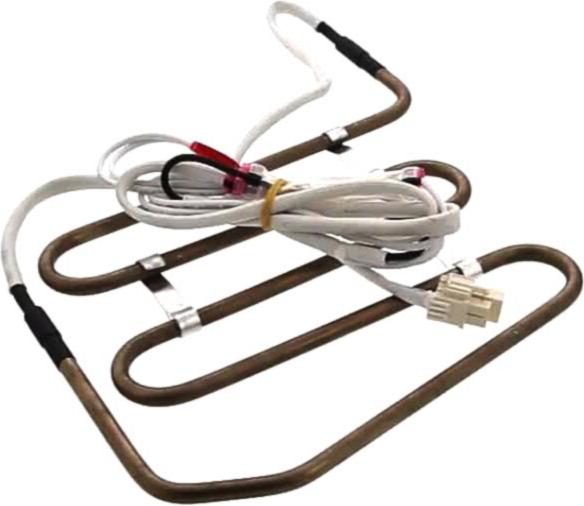

Sur cette vue : COMPRESSEUR HKV5.0 3 80 JM1110Y ETY80L (repère 17, 148.11 €) · RESISTANCE Froid DEGIVRAGE + Thermostat E203950 (repère 20, 80.37 €).

Givre ou panne de dégivrage (No Frost)

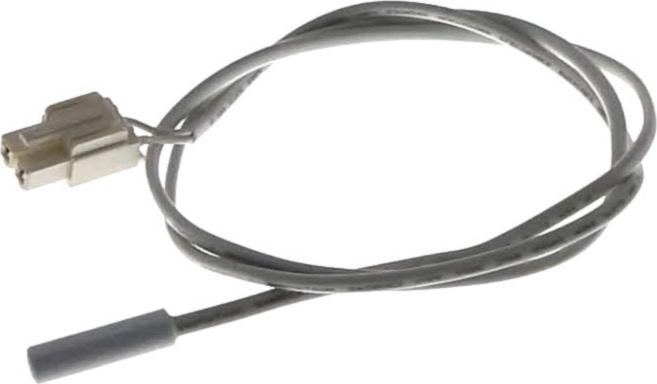

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

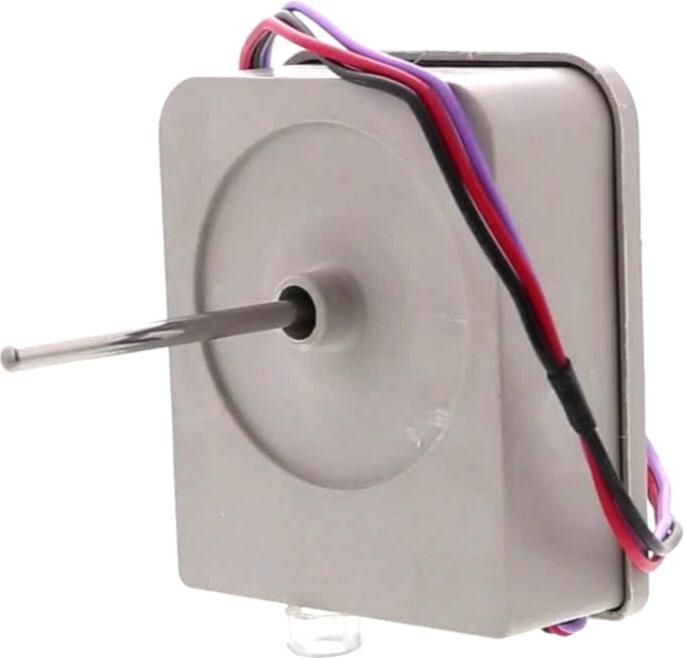

Sur cette vue : CACHE Froid SONDE (repère 10, 10.53 €) · TUYAU Froid DEGIVRAGE (repère 15, 11.78 €) · MOTEUR Froid VENTILATEUR 12V 4W 1450R/MIN KBL-48ZWT05-1204 (repère 18, 59.53 €) · TURBINE Froid VENTILATEUR (repère 19, 19.47 €).

Bruit ou ventilation défaillante

Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

Sur cette vue : MOTEUR Froid VENTILATEUR 12V 4W 1450R/MIN KBL-48ZWT05-1204 (repère 18, 59.53 €) · TURBINE Froid VENTILATEUR (repère 19, 19.47 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

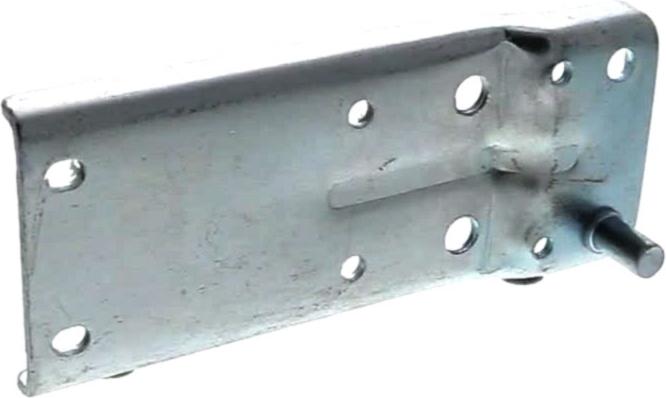

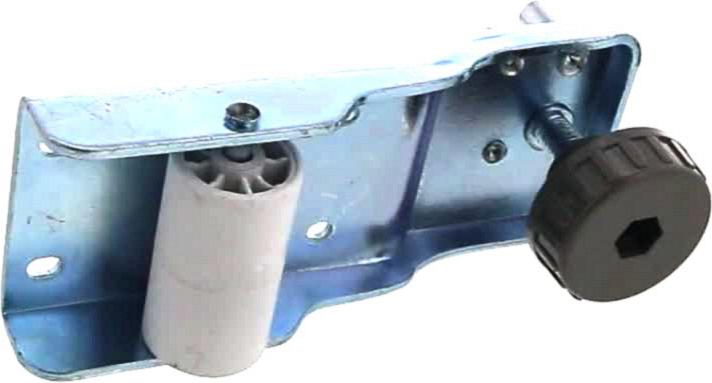

Sur cette vue : CHARNIERE Froid Inférieur GCH (repère 1, 18.94 €) · DOUILLE Froid Supérieur AXE CHARNIERE PORTE (repère 4, 7.35 €) · JOINT Froid PORTE Congélateur (repère 6, 67.3 €) · CHARNIERE Froid INFERIEURE DROITE (repère 8, 23.43 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Froid PORTE Congélateur (repère 6, 67.3 €) · JOINT Froid PORTE Réfrigérateur (repère 11, 111.83 €) · RESISTANCE Froid DEGIVRAGE + Thermostat E203950 (repère 20, 80.37 €)
