Vue éclatée seche linge PROLINE VDP910M
Découvrez la vue éclatée complète seche linge PROLINE VDP910M, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge PROLINE VDP910M et éviter les pannes imprévues. 65 pièces référencées.
Cette vue éclatée PROLINE VDP910M référence 65 pièces détachées, dont support sèche-linge tuyau evacation, thermostat nc90, repere manette, avec leur position sur le schéma constructeur.
Réparer son sèche-linge PROLINE : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Le sèche-linge ne chauffe plus
Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.
Sur cette vue : THERMOSTAT NC90 (repère 6, 25.01 €) · SUPPORT Sèche-Linge Thermostat AV280395 (repère 20, 1.78 €) · Thermostat NC170 REARMABLE (repère 30) · Thermostat Sèche-Linge MINIMUM (repère 220, 24.5 €).
Le tambour ne tourne plus
Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.

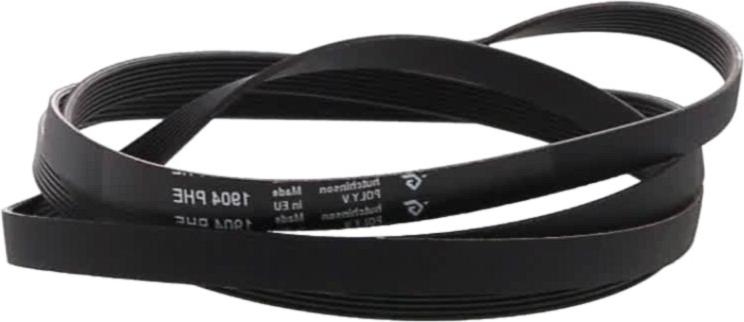

Sur cette vue : MOTEUR Sèche-Linge (repère 120, 128.57 €) · COURROIE Sèche-Linge 1904H7 EL (repère 290, 23.17 €).
Bruit de grincement ou de roulement
Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.
Sur cette vue : COLLIER Sèche-Linge FEUTRE AR (repère 77, 4.12 €) · VIS Sèche-Linge SUPPORT PALIER (repère 470, 2.64 €) · PATIN Sèche-Linge FEUTRE Avant (repère 530, 16.8 €) · PALIER Sèche-Linge 1/2 Nouveau modèle (lot de 2) (repère 640).
Séchage long ou linge humide
Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.

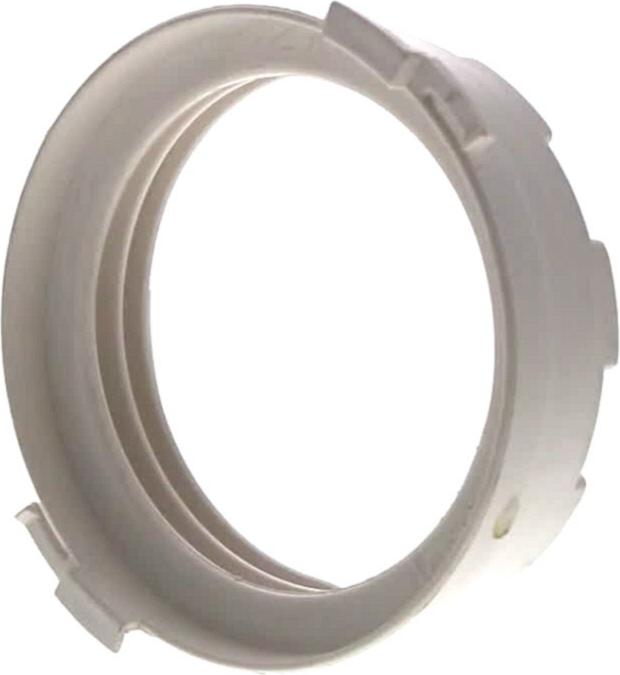

Sur cette vue : SUPPORT Sèche-Linge TUYAU EVACATION (repère 1) · TUYAU Sèche-Linge EVACUATION VAPEUR diam 90mm 3 metres (repère 50, 21.09 €) · Batteur Sèche-Linge TAMBOUR S SONDE AP9445 (repère 310, 5.67 €) · FILTRE Sèche-Linge PELUCHES AP9445 (repère 450).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
THERMOSTAT NC90 (repère 6, 25.01 €) · SUPPORT Sèche-Linge Thermostat AV280395 (repère 20, 1.78 €) · JOINT Sèche-Linge CUVE ARRIERE (repère 25, 44.82 €) · Thermostat NC170 REARMABLE (repère 30) · COLLIER Sèche-Linge FEUTRE AR (repère 77, 4.12 €) · JOINT Sèche-Linge HUBLOT AP9445 (repère 100) · Thermostat Sèche-Linge MINIMUM (repère 220, 24.5 €) · COURROIE Sèche-Linge 1904H7 EL (repère 290, 23.17 €)
Guides utiles
Sèche-linge qui ne chauffe plus : klixons, résistance ou pompe à chaleur ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
