Vue éclatée seche linge PROLINE VDM6P.E VDM6P-E VDM6PE
Découvrez la vue éclatée complète seche linge PROLINE VDM6P.E VDM6P-E VDM6PE, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge PROLINE VDM6P.E VDM6P-E VDM6PE et éviter les pannes imprévues. 48 pièces référencées.

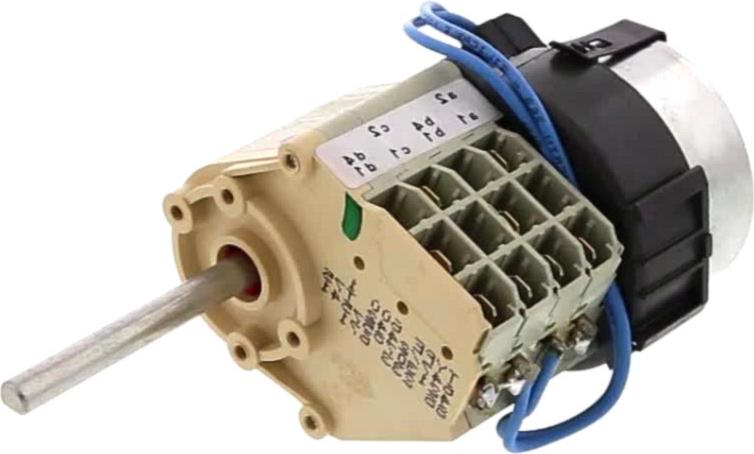

Cette vue éclatée PROLINE VDM6P.E VDM6P-E VDM6PE référence 48 pièces détachées, dont tambour sèche-linge + palier, manette sèche-linge programmateur, palier sèche-linge, avec leur position sur le schéma constructeur.
Réparer son sèche-linge PROLINE : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Le sèche-linge ne chauffe plus
Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.
Sur cette vue : Thermostat Sèche-Linge 143°C (repère 5, 35.73 €) · JOINT Sèche-Linge THERMOSTAT (repère 6, 10.55 €) · RESISTANCE Sèche-Linge 2500W (repère 7, 45.75 €) · THERMOSTAT Sèche-Linge REARMABLE (repère 12).
Le tambour ne tourne plus
Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.
Sur cette vue : COURROIE Sèche-Linge 1810J3 (repère 4, 28.28 €) · CONDENSATEUR Sèche-Linge 8uF (repère 23, 13.79 €) · CLIPS MOTEUR (repère 24, 4.36 €) · MOTEUR Sèche-Linge CAH140262 FM-6609E (repère 25, 157.89 €).
Bruit de grincement ou de roulement
Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.
Sur cette vue : TAMBOUR Sèche-Linge + PALIER (repère 1) · PALIER Sèche-Linge (repère 3) · PATIN Sèche-Linge GRAND MODELE (repère 4) · PATIN Sèche-Linge PETIT MODELE (repère 4, 7.72 €).
Séchage long ou linge humide
Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.
Sur cette vue : FILTRE Sèche-Linge PELUCHES (repère 9) · Thermostat Sèche-Linge NC60 SUR GAINE (repère 14, 21.22 €) · TUYAU Sèche-Linge EVACUATION (repère 18, 55 €) · TUYAU Sèche-Linge AIR INT+EXT (repère 18).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
TAMBOUR Sèche-Linge + PALIER (repère 1) · PALIER Sèche-Linge (repère 3) · COURROIE Sèche-Linge 1810J3 (repère 4, 28.28 €) · PATIN Sèche-Linge GRAND MODELE (repère 4) · PATIN Sèche-Linge PETIT MODELE (repère 4, 7.72 €) · Thermostat Sèche-Linge 143°C (repère 5, 35.73 €) · FEUTRE Sèche-Linge + PATINS (repère 5) · FEUTRE Sèche-Linge AVANT (repère 5)
Guides utiles
Sèche-linge qui ne chauffe plus : klixons, résistance ou pompe à chaleur ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
