Vue éclatée lave vaisselle IKEA 105.681.67 FRÖSLUNDA

Name: IKEA 105.681.67 FRÖSLUNDA
Brand: IKEA
SKU: 105.681.67 FRÖSLUNDA

Découvrez la vue éclatée complète lave vaisselle IKEA 105.681.67 FRÖSLUNDA, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle IKEA 105.681.67 FRÖSLUNDA et éviter les pannes imprévues. 20 pièces référencées.

Cette vue éclatée IKEA 105.681.67 FRÖSLUNDA référence 20 pièces détachées, dont serrure lave-vaisselle, joint lave-vaisselle bas de porte 390mm, joint lave-vaisselle tour de porte, avec leur position sur le schéma constructeur.

Réparer son lave-vaisselle IKEA : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne vidange plus

De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.

Sur cette vue : TUYAU Lave-Vaisselle VIDANGE 1600mm (repère 415, 19.16 €) · FILTRE Lave-Vaisselle INTERNE (repère 604, 15.71 €) · POMPE Lave-Vaisselle VIDANGE B40-6AD3 (repère 610, 39.56 €).

Vaisselle mal lavée

Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.

Sur cette vue : BRAS Lave-Vaisselle ALIMENTATION (repère 501, 47.8 €) · BRAS Lave-Vaisselle INFERIEUR 342MM MS760WE051812501 (repère 510, 26.62 €).

Fuite

Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.

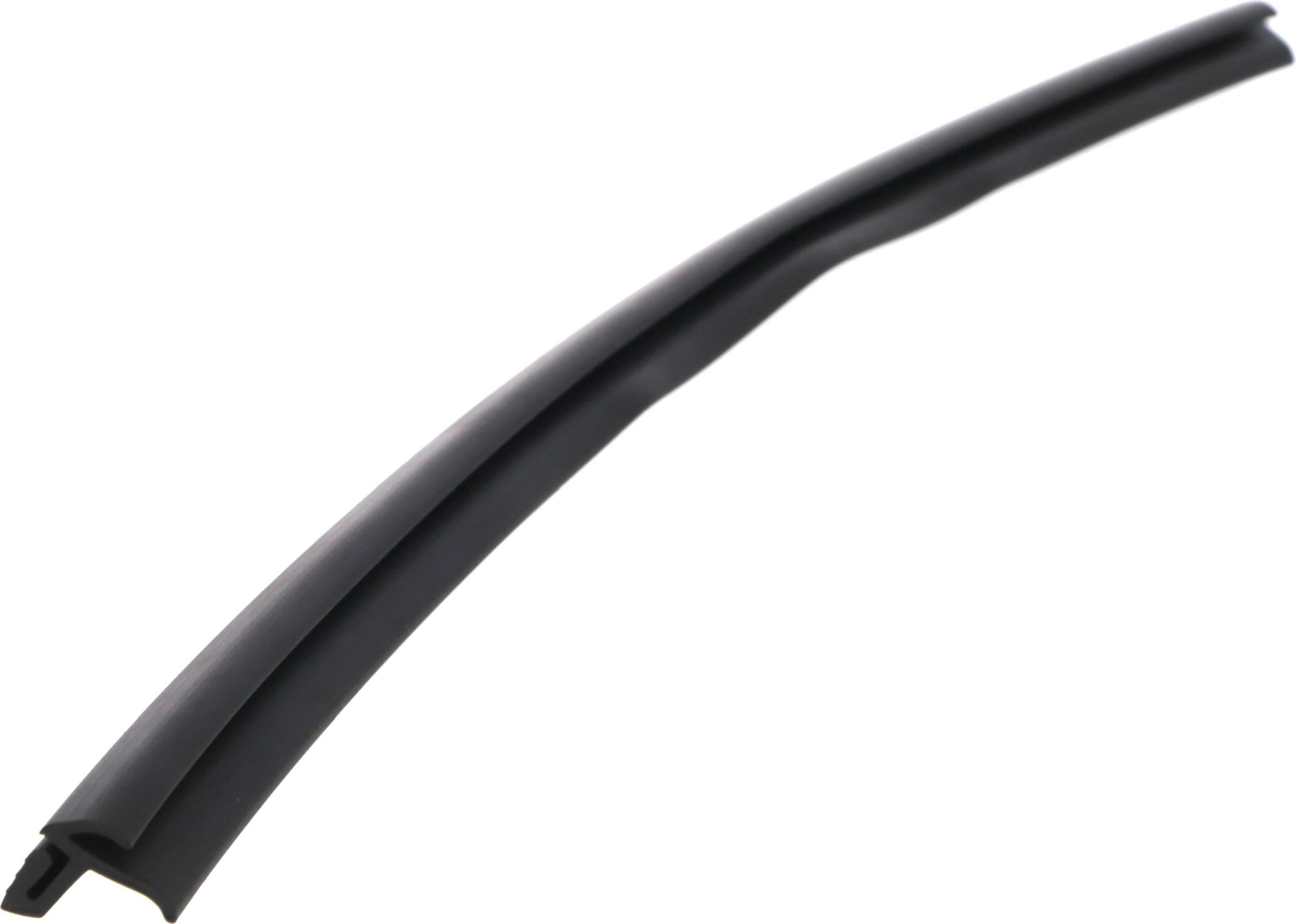

Sur cette vue : JOINT Lave-Vaisselle BAS DE PORTE 390mm (repère 117, 18.67 €) · JOINT Lave-Vaisselle TOUR DE PORTE (repère 318, 28.11 €) · BAC Lave-Vaisselle SEL E5-MD-FD001 (repère 403, 49.69 €) · JOINT Lave-Vaisselle BOL (repère 601, 15.82 €).

Ne chauffe plus / vaisselle froide

La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.

Sur cette vue : RESISTANCE Lave-Vaisselle + DETECTEUR (repère 618, 58.41 €) · DURITE Lave-Vaisselle RESISTANCE (repère 624, 23.32 €) · SONDE Lave-Vaisselle (repère 629, 13.82 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Lave-Vaisselle BAS DE PORTE 390mm (repère 117, 18.67 €) · JOINT Lave-Vaisselle TOUR DE PORTE (repère 318, 28.11 €) · JOINT Lave-Vaisselle BOL (repère 601, 15.82 €) · FILTRE Lave-Vaisselle INTERNE (repère 604, 15.71 €)
