Vue éclatée lave vaisselle SMEG STO905-1
Découvrez la vue éclatée complète lave vaisselle SMEG STO905-1, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle SMEG STO905-1 et éviter les pannes imprévues. 67 pièces référencées.
Cette vue éclatée SMEG STO905-1 référence 67 pièces détachées, dont entretoise lave-vaisselle bras orbital, silent bloc lave-vaisselle pompe cyclage, angle lave-vaisselle joint tour de porte, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle SMEG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : SILENT BLOC Lave-Vaisselle POMPE CYCLAGE (réf. 34453, 4.31 €) · FILTRE Lave-Vaisselle CENTRAL (réf. 46576, 27.22 €) · POMPE Lave-Vaisselle PLASET (réf. 50284, 36.84 €) · DURITE Lave-Vaisselle POMPE/RESISTANCE (réf. 61770, 10.15 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.

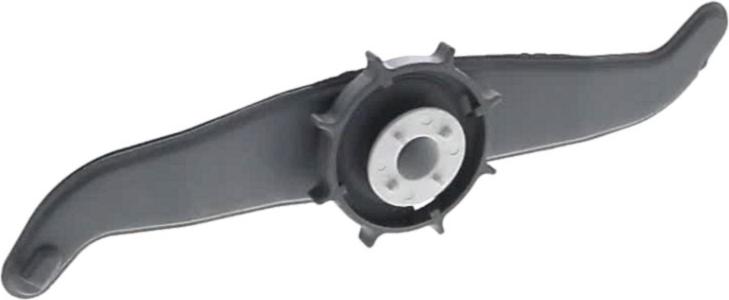

Sur cette vue : ENTRETOISE Lave-Vaisselle BRAS ORBITAL (réf. 29995, 5.27 €) · SILENT BLOC Lave-Vaisselle POMPE CYCLAGE (réf. 34453, 4.31 €) · SUPPORT Lave-Vaisselle BRAS Inférieur (réf. 67743, 9.8 €) · BRAS DE LAVAGE SUPERIEUR (réf. 67763, 22.27 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : ANGLE Lave-Vaisselle JOINT TOUR DE PORTE (réf. 35058, 5.87 €) · JOINT Lave-Vaisselle POT A SEL (réf. 36457, 4.4 €) · JOINT Lave-Vaisselle Répartiteur remplisseur / FRETTE (réf. 40228, 6.6 €) · JOINT Lave-Vaisselle CUVETTE (réf. 45724, 13.26 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : SONDE NTC (réf. 47896, 21.08 €) · Résistance Lave-Vaisselle 1800w TUBE 32mm (réf. 60089, 50.86 €) · SONDE Lave-Vaisselle TURBIDITE (réf. 60467, 36.49 €) · DURITE Lave-Vaisselle POMPE/RESISTANCE (réf. 61770, 10.15 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : CABLE Lave-Vaisselle ALIMENTATION (réf. 50283, 18.7 €) · CHARNIERE Lave-Vaisselle DROITE (réf. 67725, 94.19 €) · CHARNIERE Lave-Vaisselle GAUCHE (réf. 67731, 130.24 €) · RESSORT Lave-Vaisselle CHARNIERE AP 01-09-08 (réf. 75166, 8.49 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
ANGLE Lave-Vaisselle JOINT TOUR DE PORTE (réf. 35058, 5.87 €) · JOINT Lave-Vaisselle POT A SEL (réf. 36457, 4.4 €) · JOINT Lave-Vaisselle Répartiteur remplisseur / FRETTE (réf. 40228, 6.6 €) · JOINT Lave-Vaisselle CUVETTE (réf. 45724, 13.26 €) · FILTRE Lave-Vaisselle CENTRAL (réf. 46576, 27.22 €) · JOINT Lave-Vaisselle TORIQUE Electrovanne REPARTIT (réf. 49258, 6.11 €) · CONDENSATEUR Lave-Vaisselle ANTIPARASITE (réf. 51445, 18.36 €) · JOINT Lave-Vaisselle PV/CUVETTE (réf. 65980, 6.77 €)
Guides utiles
Lave-vaisselle qui ne vidange plus : les 4 pièces à contrôler
Entretenir son lave-vaisselle : la routine qui double sa durée de vie
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
