Vue éclatée lave vaisselle SMEG ST774
Découvrez la vue éclatée complète lave vaisselle SMEG ST774, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle SMEG ST774 et éviter les pannes imprévues. 66 pièces référencées.
Cette vue éclatée SMEG ST774 référence 66 pièces détachées, dont butee lave-vaisselle caoutchouc epuise, joint lave-vaisselle tournant, axe lave-vaisselle charniere, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle SMEG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : TUYAU Lave-Vaisselle VIDANGE (repère 7591, 32.35 €) · FILTRE Lave-Vaisselle PARTIE Intérieure (réf. 20335, 12.16 €) · EMBOUT Lave-Vaisselle CLAPET (réf. 25348, 4 €) · CLAPET Lave-Vaisselle ANTI RETOUR (réf. 25374, 5.75 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : JOINT Lave-Vaisselle FLASQUE MOTEUR CYCLAGE = KIT COMPLET (réf. 20334, 35.52 €) · TURBINE Lave-Vaisselle CYCLAGE 695210192 (réf. 25354, 25.14 €) · CARTER Lave-Vaisselle MOTEUR CYCLAGE SOLE (réf. 25355, 11.31 €) · CARTER Lave-Vaisselle AVANT MOTEUR CYCLAGE (réf. 25357, 16.24 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : JOINT Lave-Vaisselle TOURNANT (repère 2167, 21.8 €) · JOINT Lave-Vaisselle Répartiteur remplisseur (réf. 12618, 2.12 €) · JOINT Lave-Vaisselle BOITE A PRODUIT/C.PTE (réf. 15555) · SUPPORT Lave-Vaisselle BAC PRODUIT (réf. 15742, 14.99 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.

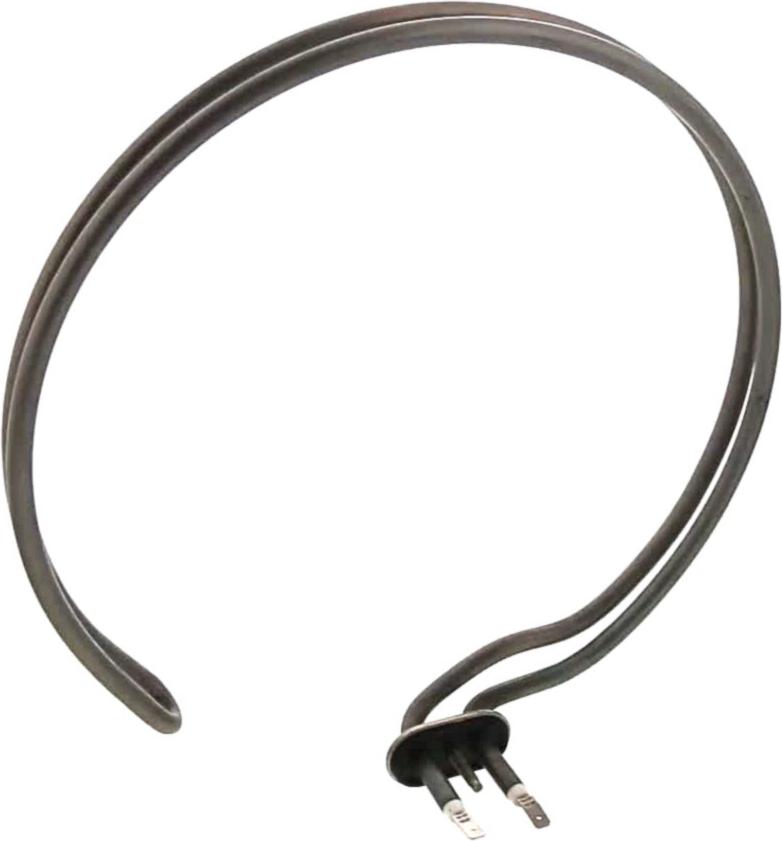

Sur cette vue : Résistance Lave-Vaisselle RONDE 2300W (réf. 29960, 63.4 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : AXE Lave-Vaisselle CHARNIERE (repère 7141, 2.43 €) · CLIPS Lave-Vaisselle CHARNIERE (repère 9744, 2.61 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle TOURNANT (repère 2167, 21.8 €) · CONDENSATEUR Lave-Vaisselle ANTIPARASITE DEM70092 (réf. 12273, 27.83 €) · JOINT Lave-Vaisselle Répartiteur remplisseur (réf. 12618, 2.12 €) · JOINT Lave-Vaisselle BOITE A PRODUIT/C.PTE (réf. 15555) · JOINT Lave-Vaisselle FLASQUE MOTEUR CYCLAGE = KIT COMPLET (réf. 20334, 35.52 €) · FILTRE Lave-Vaisselle PARTIE Intérieure (réf. 20335, 12.16 €) · CONDENSATEUR Lave-Vaisselle 6uF POUR 695210192 (réf. 24844, 11.79 €) · FILTRE Lave-Vaisselle FOND CUVE (réf. 25384, 60.55 €)
