Vue éclatée lave vaisselle SMEG LSA4525X
Découvrez la vue éclatée complète lave vaisselle SMEG LSA4525X, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle SMEG LSA4525X et éviter les pannes imprévues. 66 pièces référencées.
Cette vue éclatée SMEG LSA4525X référence 66 pièces détachées, dont repartiteur lave-vaisselle, tuyau lave-vaisselle aquastop, bras lave-vaisselle inferieur, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle SMEG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : CLAPET Lave-Vaisselle 4 POSITIONS (réf. 61096, 14.41 €) · FILTRE Lave-Vaisselle GRILLE (réf. 81387, 30.95 €) · POMPE Lave-Vaisselle VIDANGE (réf. 81414, 37.94 €) · TUYAU Lave-Vaisselle VIDANGE (réf. 81417, 16.39 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : SUPPORT Lave-Vaisselle ROTATIF BRAS INFERIEUR (repère 3748, 8.55 €) · BRAS Lave-Vaisselle INFERIEUR (réf. 53936, 36.78 €) · BRAS Lave-Vaisselle LAVAGE SUPERIEUR (réf. 47923, 30.39 €) · RACCORD Lave-Vaisselle SUPPORT BRAS Supérieur (réf. 61261, 10.85 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : SUPPORT Lave-Vaisselle BAC PRODUIT (réf. 15742, 17.25 €) · JOINT Lave-Vaisselle TOUR DE PORTE (réf. 30024, 22.22 €) · ANGLE Lave-Vaisselle JOINT TOUR DE PORTE (réf. 35058, 6.01 €) · JOINT Lave-Vaisselle Répartiteur remplisseur / FRETTE (réf. 40228, 7.04 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.

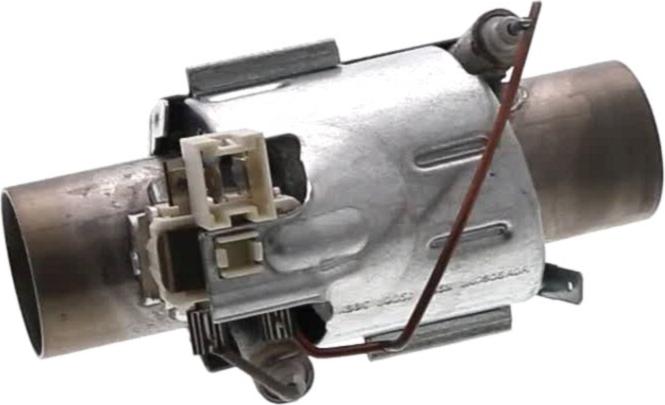

Sur cette vue : RESISTANCE Lave-Vaisselle 1300w TUBE IRCA 3080AC 16020008000 (repère 3740, 54.41 €) · SONDE Lave-Vaisselle TURBIDITE (réf. 60467, 38.4 €) · SONDE Lave-Vaisselle CTN (réf. 81725, 26.26 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : RESSORT Lave-Vaisselle POIGNEE (réf. 27369, 6.86 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle TOUR DE PORTE (réf. 30024, 22.22 €) · ANGLE Lave-Vaisselle JOINT TOUR DE PORTE (réf. 35058, 6.01 €) · JOINT Lave-Vaisselle Répartiteur remplisseur / FRETTE (réf. 40228, 7.04 €) · JOINT Lave-Vaisselle AIR BREAK/BAC A SEL (réf. 58436, 3.45 €) · JOINT Lave-Vaisselle BAS DE PORTE (réf. 75345, 26.67 €) · JOINT Lave-Vaisselle BOL (réf. 81328, 13.74 €) · JOINT Lave-Vaisselle VALVE (réf. 81330, 7.97 €) · FILTRE Lave-Vaisselle GRILLE (réf. 81387, 30.95 €)
Guides utiles
Lave-vaisselle qui ne vidange plus : les 4 pièces à contrôler
Entretenir son lave-vaisselle : la routine qui double sa durée de vie
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
