Vue éclatée lave vaisselle SMEG GW3000
Découvrez la vue éclatée complète lave vaisselle SMEG GW3000, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle SMEG GW3000 et éviter les pannes imprévues. 49 pièces référencées.

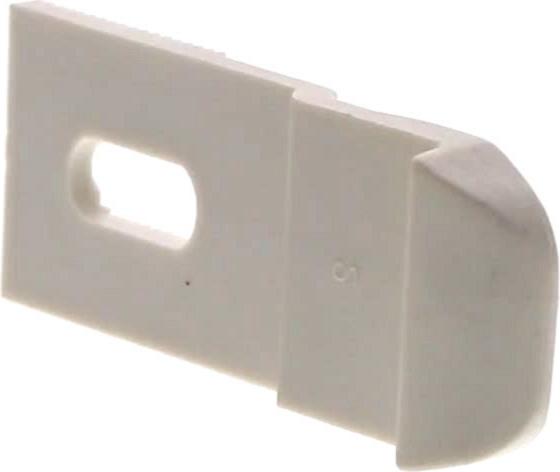

Cette vue éclatée SMEG GW3000 référence 49 pièces détachées, dont boite lave-vaisselle produit rincage, filtre lave-vaisselle arrivee d'eau, crochet lave-vaisselle porte lara, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle SMEG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : FILTRE Lave-Vaisselle ARRIVEE D'EAU (repère 1623, 3.35 €) · Pompe de vidange Lave-Vaisselle (repère 7201, 78.19 €) · POMPE Lave-Vaisselle 1/4 TOUR (repère 7201, 42.85 €) · JOINT Lave-Vaisselle FLASQUE POMPE CY (repère 7240, 8.12 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : JOINT Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (réf. 10306, 4.07 €) · ECROU Lave-Vaisselle BRAS SUPERIEUR (réf. 10495, 8.15 €) · DOUILLE Lave-Vaisselle BRAS SUPERIEUR (réf. 11779, 6.79 €) · SUPPORT Lave-Vaisselle BRAS Supérieur (réf. 11780).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : JOINT Lave-Vaisselle EMBASE BAC A SEL (repère 2139, 5.26 €) · JOINT Lave-Vaisselle TOUR DE PORTE (repère 2164, 30.3 €) · JOINT Lave-Vaisselle ETANCHEITE EPUISE (repère 7164) · JOINT Lave-Vaisselle CUVETTE (repère 7166, 22.62 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : JOINT Lave-Vaisselle THERMOSTAT (réf. 12890, 7.17 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : AXE Lave-Vaisselle CHARNIERE (repère 7141, 2.49 €) · RESSORT Lave-Vaisselle (repère 7791) · CLIPS Lave-Vaisselle CHARNIERE (repère 9744, 2.71 €) · CHARNIERE Lave-Vaisselle PORTE (réf. 13809, 28.82 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
FILTRE Lave-Vaisselle ARRIVEE D'EAU (repère 1623, 3.35 €) · JOINT Lave-Vaisselle EMBASE BAC A SEL (repère 2139, 5.26 €) · JOINT Lave-Vaisselle TOUR DE PORTE (repère 2164, 30.3 €) · JOINT Lave-Vaisselle ETANCHEITE EPUISE (repère 7164) · JOINT Lave-Vaisselle CUVETTE (repère 7166, 22.62 €) · JOINT Lave-Vaisselle FLASQUE POMPE CY (repère 7240, 8.12 €) · JOINT Lave-Vaisselle BAS DE PORTE (repère 7506, 20.27 €) · JOINT Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (réf. 10306, 4.07 €)
