Vue éclatée seche linge AYA DV-70Q1C

Name: AYA DV-70Q1C
Brand: AYA
SKU: DV-70Q1C

Découvrez la vue éclatée complète seche linge AYA DV-70Q1C, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge AYA DV-70Q1C et éviter les pannes imprévues. 26 pièces référencées.

Cette vue éclatée AYA DV-70Q1C référence 26 pièces détachées, dont securite sèche-linge porte, tuyau sèche-linge rigide bg130501, bornier, avec leur position sur le schéma constructeur.

Réparer son sèche-linge AYA : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Le sèche-linge ne chauffe plus

Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.

Sur cette vue : RESISTANCE Sèche-Linge (repère 76, 82.21 €) · THERMOSTAT Sèche-Linge 170°C (repère 78, 17.38 €) · THERMOSTAT Sèche-Linge 85°C (repère 83, 20.03 €).

Le tambour ne tourne plus

Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.

Sur cette vue : COURROIE Sèche-Linge 6PH1916 5PH1916 B17340685024 (repère 9, 23.27 €) · CONDENSATEUR Sèche-Linge 9uF 450V R50241888 (repère 44, 25.92 €) · COURROIE Sèche-Linge MOTEUR (repère 45, 47.92 €).

Bruit de grincement ou de roulement

Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.

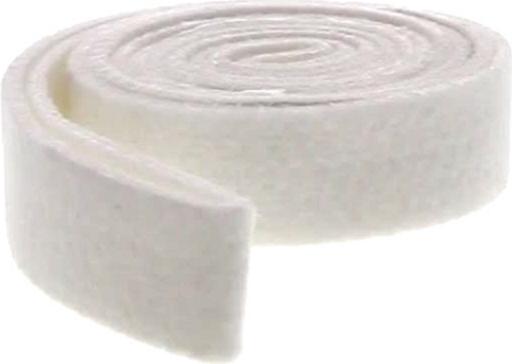

Sur cette vue : PATIN Sèche-Linge TAMBOUR (repère 57, 14.55 €) · FEUTRE Sèche-Linge AVANT (repère 60, 28.01 €) · PALIER Sèche-Linge COMPLET (repère 81, 20.44 €).

Séchage long ou linge humide

Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.

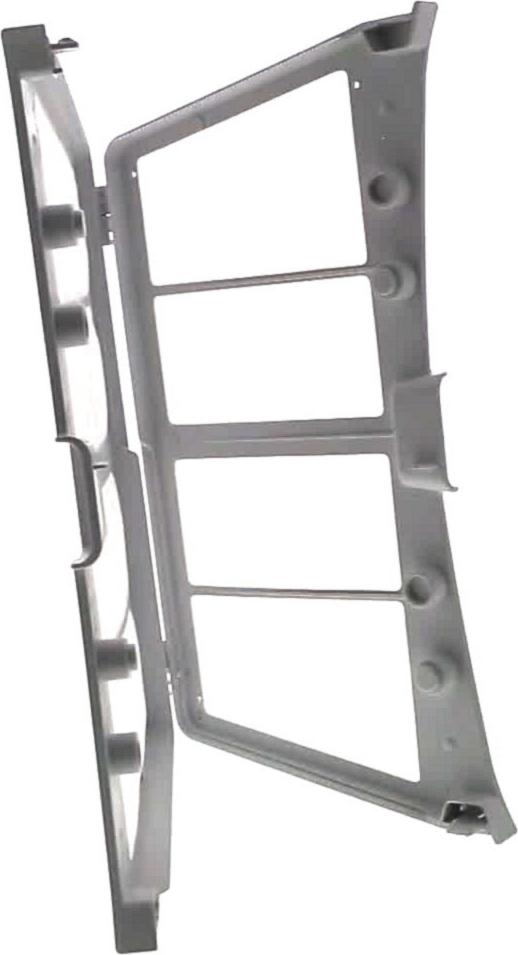

Sur cette vue : TUYAU Sèche-Linge RIGIDE BG130501 (repère 11, 7.57 €) · FILTRE Sèche-Linge PELUCHE BG150186 (repère 54, 28.01 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

COURROIE Sèche-Linge 6PH1916 5PH1916 B17340685024 (repère 9, 23.27 €) · CONDENSATEUR Sèche-Linge 9uF 450V R50241888 (repère 44, 25.92 €) · COURROIE Sèche-Linge MOTEUR (repère 45, 47.92 €) · FILTRE Sèche-Linge PELUCHE BG150186 (repère 54, 28.01 €) · PATIN Sèche-Linge TAMBOUR (repère 57, 14.55 €) · FEUTRE Sèche-Linge AVANT (repère 60, 28.01 €) · THERMOSTAT Sèche-Linge 170°C (repère 78, 17.38 €) · PALIER Sèche-Linge COMPLET (repère 81, 20.44 €)
