Vue éclatée lave vaisselle METRO DC050 N070
Découvrez la vue éclatée complète lave vaisselle METRO DC050 N070, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle METRO DC050 N070 et éviter les pannes imprévues. 56 pièces référencées.
Cette vue éclatée METRO DC050 N070 référence 56 pièces détachées, dont support lave-vaisselle bras, resistance lave-vaisselle 3500w + joint, voyant vert 400v, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle METRO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.

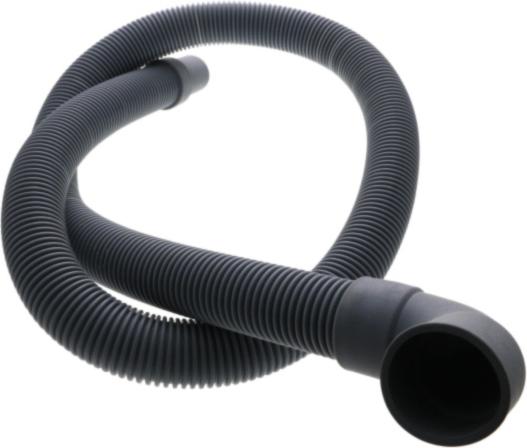

Sur cette vue : ECROU Lave-Vaisselle FIXATION FILTRE (repère 10, 11.7 €) · TUYAU Lave-Vaisselle VIDANGE (repère 28, 34.53 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : SUPPORT Lave-Vaisselle BRAS (repère 1, 19.85 €) · BROCHE Lave-Vaisselle BRAS RINCAGE (repère 3, 44.39 €) · AXE Lave-Vaisselle MOYEU BRAS RINCAGE (repère 4, 22.12 €) · BOUCHON Lave-Vaisselle BRAS DE RINCAGE (repère 8, 9.65 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : RESISTANCE Lave-Vaisselle 3500W + JOINT (repère 3, 111.81 €) · JOINT Lave-Vaisselle (repère 15, 6 €) · JOINT Lave-Vaisselle SONDE THERMOSTAT (repère 9, 3.56 €) · JOINT Lave-Vaisselle TORIQUE (repère 16, 7.55 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : RESISTANCE Lave-Vaisselle 3500W + JOINT (repère 3, 111.81 €) · THERMOSTAT Lave-Vaisselle 250V 16A 90°C/115°C lg=1000mm (repère 5, 55.42 €) · THERMOSTAT Lave-Vaisselle REGLABLE 0-90°C 250V AC16A (repère 7, 46.72 €) · THERMOSTAT Lave-Vaisselle 250V 15A 30°C/90°C lg=600mm (repère 8, 45.45 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : AXE Lave-Vaisselle CHARNIERE (repère 10, 21.1 €) · CHARNIERE Lave-Vaisselle (repère 11, 41.1 €) · SUPPORT Lave-Vaisselle PASSE CABLE Alimentation (repère 11, 16.37 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
RESISTANCE Lave-Vaisselle 3500W + JOINT (repère 3, 111.81 €) · THERMOSTAT Lave-Vaisselle 250V 16A 90°C/115°C lg=1000mm (repère 5, 55.42 €) · THERMOSTAT Lave-Vaisselle REGLABLE 0-90°C 250V AC16A (repère 7, 46.72 €) · JOINT Lave-Vaisselle (repère 7, 8.06 €) · THERMOSTAT Lave-Vaisselle 250V 15A 30°C/90°C lg=600mm (repère 8, 45.45 €) · JOINT Lave-Vaisselle SONDE THERMOSTAT (repère 9, 3.56 €) · ECROU Lave-Vaisselle FIXATION FILTRE (repère 10, 11.7 €) · CONDENSATEUR Lave-Vaisselle ANTIPARASITE FCP045000 (repère 12, 51.11 €)
