Vue éclatée lave vaisselle METRO F22 F22D
Découvrez la vue éclatée complète lave vaisselle METRO F22 F22D, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle METRO F22 F22D et éviter les pannes imprévues. 51 pièces référencées.
Cette vue éclatée METRO F22 F22D référence 51 pièces détachées, dont support lave-vaisselle bras, moteur lave-vaisselle cyclage, pied lave-vaisselle reglable, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle METRO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.

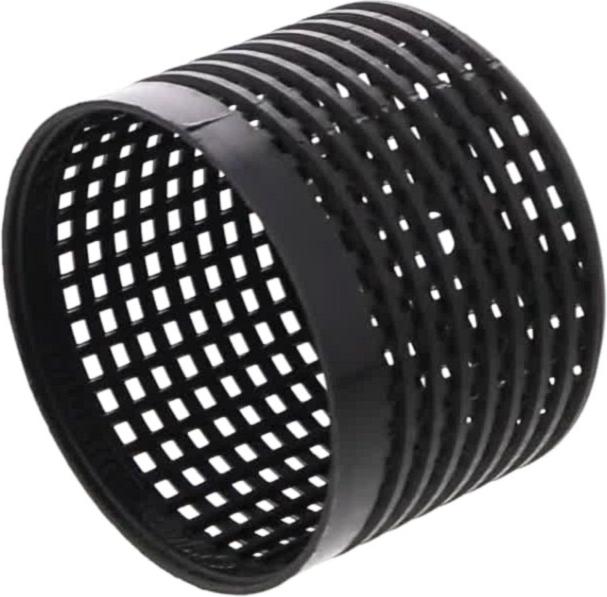

Sur cette vue : SUPPORT Lave-Vaisselle FILTRE (repère 7, 53.59 €) · FILTRE Lave-Vaisselle (repère 8, 12.4 €) · ECROU Lave-Vaisselle FIXATION FILTRE (repère 9, 11.68 €) · TUYAU Lave-Vaisselle VIDANGE 24/30 1500mm (repère 31, 19.54 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : SUPPORT Lave-Vaisselle BRAS (repère 1, 20.64 €) · MOTEUR Lave-Vaisselle CYCLAGE (repère 1, 145.24 €) · BROCHE Lave-Vaisselle BRAS RINCAGE (repère 3, 44.85 €) · AXE Lave-Vaisselle MOYEU BRAS RINCAGE (repère 4, 24.01 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : JOINT Lave-Vaisselle RESISTANCE (repère 4, 7.42 €) · JOINT Lave-Vaisselle BOITE SEL (repère 6, 8.77 €) · JOINT Lave-Vaisselle (repère 24, 5.15 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : JOINT Lave-Vaisselle RESISTANCE (repère 4, 7.42 €) · RESISTANCE Lave-Vaisselle 2600w 230v CORPS DE CHAUFFE (repère 5, 123.69 €) · RESISTANCE Lave-Vaisselle 1600W 230V CUVE 255MM (repère 7, 54.81 €) · THERMOSTAT Lave-Vaisselle 250V 15A 30°C/90°C lg=600mm (repère 16, 41.79 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : AXE Lave-Vaisselle CHARNIERE (repère 7, 22.71 €) · CHARNIERE Lave-Vaisselle (repère 8, 34.24 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle RESISTANCE (repère 4, 7.42 €) · JOINT Lave-Vaisselle BOITE SEL (repère 6, 8.77 €) · JOINT Lave-Vaisselle (repère 12, 5.25 €) · SUPPORT Lave-Vaisselle FILTRE (repère 7, 53.59 €) · FILTRE Lave-Vaisselle (repère 8, 12.4 €) · ECROU Lave-Vaisselle FIXATION FILTRE (repère 9, 11.68 €) · THERMOSTAT Lave-Vaisselle 250V 15A 30°C/90°C lg=600mm (repère 16, 41.79 €) · THERMOSTAT Lave-Vaisselle (repère 17, 33.62 €)
