Vue éclatée lave vaisselle METRO N1300
Découvrez la vue éclatée complète lave vaisselle METRO N1300, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle METRO N1300 et éviter les pannes imprévues. 55 pièces référencées.
Cette vue éclatée METRO N1300 référence 55 pièces détachées, dont tuyau arrivee eau 20/27 2metres f/f, relais lave-vaisselle thermique, electro petit electro ménager pompe, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle METRO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.

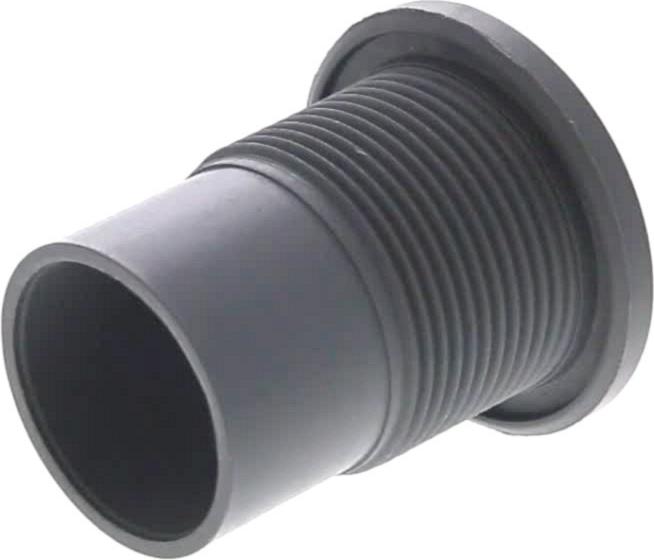

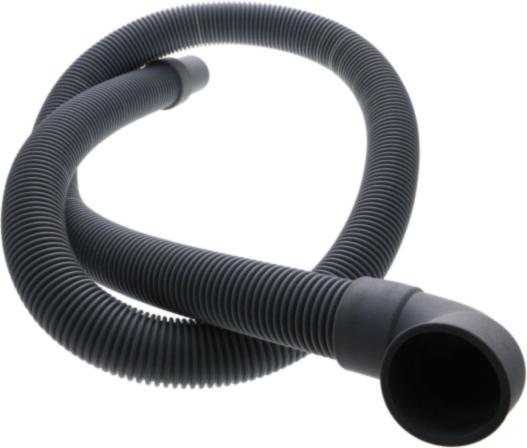

Sur cette vue : ELECTRO Petit electro ménager POMPE (repère 1, 891.77 €) · BONDE Lave-Vaisselle VIDANGE (repère 16, 43.43 €) · TUYAU Lave-Vaisselle VIDANGE (repère 19, 35.97 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : MOTEUR Lave-Vaisselle CYCLAGE (repère 1, 454.27 €) · SUPPORT Lave-Vaisselle BRAS (repère 2, 43.09 €) · BRAS Lave-Vaisselle LAVAGE (repère 8, 128.73 €) · VIS Lave-Vaisselle BRAS LAVAGE Supérieur (repère 9, 39.91 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : DURITE Lave-Vaisselle (repère 5, 49.23 €) · JOINT Lave-Vaisselle (repère 19, 5.46 €) · JOINT Lave-Vaisselle BOITE SEL (repère 17, 9.39 €) · JOINT Lave-Vaisselle CHAMBRE COMPRESSION (repère 24, 5.15 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.

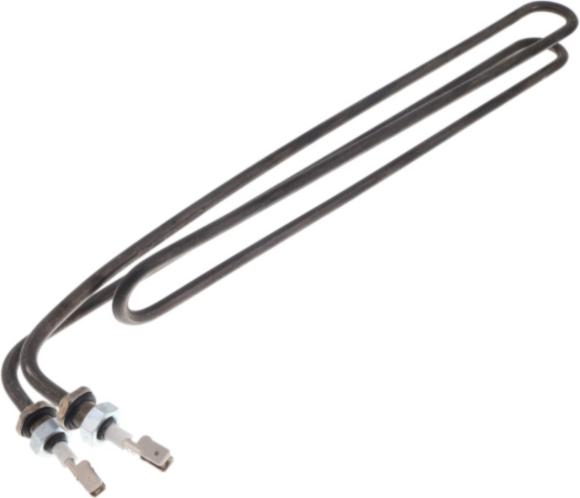

Sur cette vue : RESISTANCE Lave-Vaisselle 7333056 10000W 400V (repère 4, 265.05 €) · THERMOSTAT Lave-Vaisselle 250V 16A 90°C/115°C lg=1000mm (repère 4, 61.47 €) · RESISTANCE Lave-Vaisselle 3000W (repère 29, 72.6 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : RESSORT Lave-Vaisselle (repère 14, 85.59 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
THERMOSTAT Lave-Vaisselle 250V 16A 90°C/115°C lg=1000mm (repère 4, 61.47 €) · JOINT Lave-Vaisselle (repère 34, 5.63 €) · JOINT Lave-Vaisselle BOITE SEL (repère 17, 9.39 €) · JOINT Lave-Vaisselle CHAMBRE COMPRESSION (repère 24, 5.15 €)
Guides utiles
Lave-vaisselle qui ne vidange plus : les 4 pièces à contrôler
Entretenir son lave-vaisselle : la routine qui double sa durée de vie
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
