Vue éclatée ELECTROLUX ESF2400OK 91104600400

Vue éclatée lave vaisselle ELECTROLUX ESF2400OK 91104600400

Name: ELECTROLUX ESF2400OK 91104600400
Brand: ELECTROLUX
SKU: ESF2400OK 91104600400

Découvrez la vue éclatée complète lave vaisselle ELECTROLUX ESF2400OK 91104600400, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle ELECTROLUX ESF2400OK 91104600400 et éviter les pannes imprévues. 17 pièces référencées.

Cette vue éclatée ELECTROLUX ESF2400OK 91104600400 référence 17 pièces détachées, dont joint lave-vaisselle porte 1077mm, crochet lave-vaisselle porte, joint lave-vaisselle repartiteur, avec leur position sur le schéma constructeur.

Réparer son lave-vaisselle ELECTROLUX : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne vidange plus

De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.

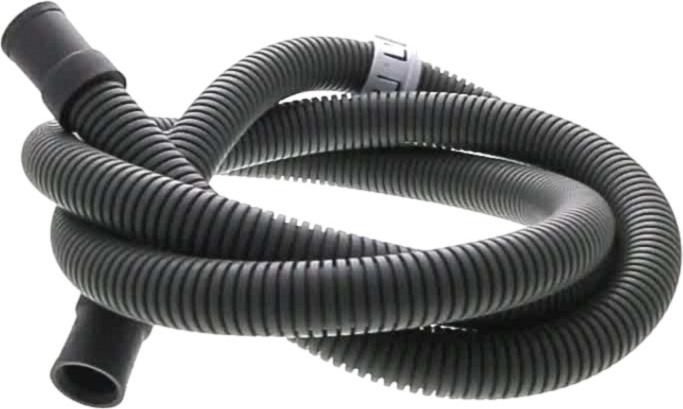

Sur cette vue : FILTRE Lave-Vaisselle TAMIS (repère 421, 43.61 €) · TUYAU Lave-Vaisselle VIDANGE (repère 509, 34.15 €) · JOINT Lave-Vaisselle POMPE (repère 525, 8.09 €).

Vaisselle mal lavée

Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.

Sur cette vue : BRAS Lave-Vaisselle SUPERIEUR 435MM (repère 422, 36.04 €) · MOTEUR Lave-Vaisselle CYCLAGE YXW30-2A(L) YXWN-30-2-12L (repère 522, 108.85 €).

Fuite

Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.

Sur cette vue : JOINT Lave-Vaisselle PORTE 1077mm (repère 201, 29.58 €) · JOINT Lave-Vaisselle REPARTITEUR (repère 305, 6.99 €) · BAC Lave-Vaisselle A SEL (repère 401, 49.47 €) · JOINT Lave-Vaisselle POMPE (repère 525, 8.09 €).

Ne chauffe plus / vaisselle froide

La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.

Sur cette vue : RESISTANCE Lave-Vaisselle 1200W (repère 532, 44.38 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Lave-Vaisselle PORTE 1077mm (repère 201, 29.58 €) · JOINT Lave-Vaisselle REPARTITEUR (repère 305, 6.99 €) · FILTRE Lave-Vaisselle TAMIS (repère 421, 43.61 €) · JOINT Lave-Vaisselle POMPE (repère 525, 8.09 €)
