Vue éclatée lave linge ASKO WM70.C 308602806

Name: ASKO WM70.C 308602806
Brand: ASKO
SKU: WM70.C 308602806

Découvrez la vue éclatée complète lave linge ASKO WM70.C 308602806, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge ASKO WM70.C 308602806 et éviter les pannes imprévues. 26 pièces référencées.

Cette vue éclatée ASKO WM70.C 308602806 référence 26 pièces détachées, dont facade lave-linge, pied lave-linge unitaire rec0013, coussinet lave-linge amortisseur, avec leur position sur le schéma constructeur.

Réparer son lave-linge ASKO : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Fuite d'eau

Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

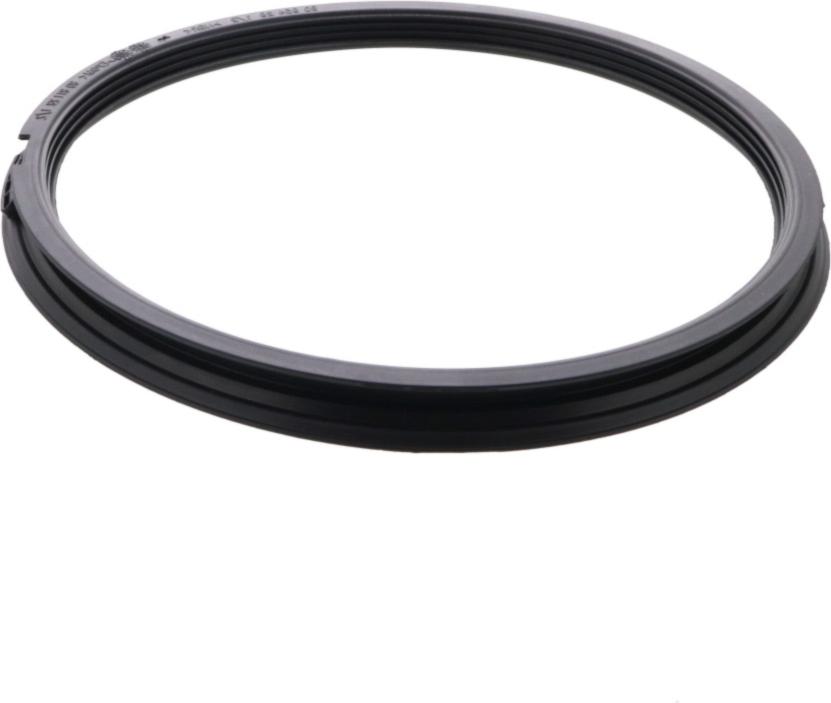

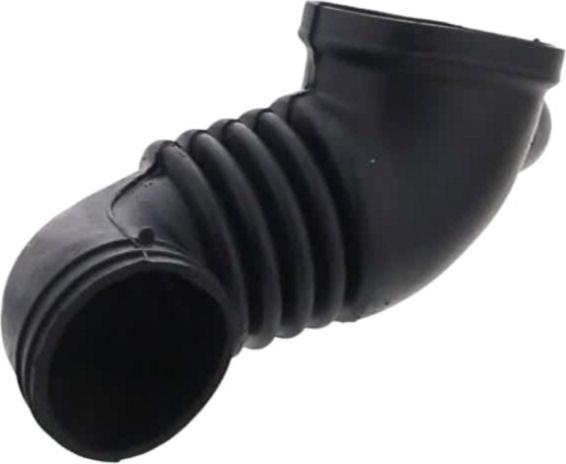

Sur cette vue : DURITE Lave-Linge BOITE/CUVE (repère 215, 48.34 €) · JOINT Lave-Linge CADRE DE HUBLOT (repère 306, 59.23 €) · JOINT Lave-Linge CUVE (repère 322, 27.09 €) · DURITE Lave-Linge VENTILATION (repère 510, 25.15 €).

N'essore plus

Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

Sur cette vue : COURROIE Lave-Linge 1225J5EL (repère 327, 22.21 €).

Ne vidange plus

Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

Sur cette vue : POMPE Lave-Linge VIDANGE MDB.O-2 20443121 D/C:161102 (repère 221, 198.5 €).

Bruit violent à l'essorage

Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

Sur cette vue : COUSSINET Lave-Linge AMORTISSEUR (repère 203, 8.97 €) · ROULEMENT Lave-Linge 6206 (repère 330, 14.65 €) · RONDELLE Lave-Linge ROULEMENT (repère 332, 8.09 €).

Ne chauffe plus

Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

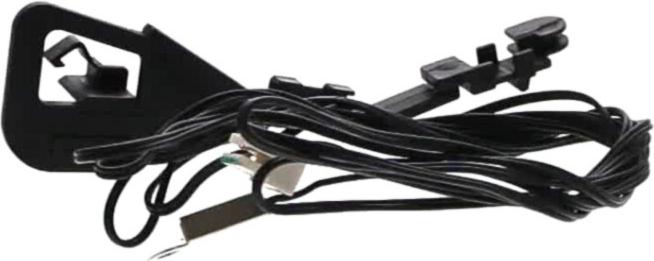

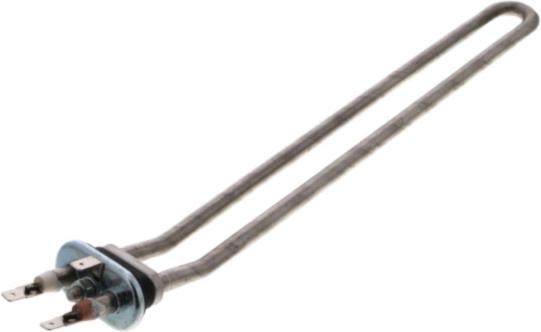

Sur cette vue : SONDE Lave-Linge TEMPERATURE (repère 231, 22.45 €) · RESISTANCE Lave-Linge 2000w (repère 240, 57.75 €) · RESISTANCE Lave-Linge 1000w (repère 250, 93.18 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

COUSSINET Lave-Linge AMORTISSEUR (repère 203, 8.97 €) · JOINT Lave-Linge CADRE DE HUBLOT (repère 306, 59.23 €) · JOINT Lave-Linge CUVE (repère 322, 27.09 €) · COURROIE Lave-Linge 1225J5EL (repère 327, 22.21 €) · ROULEMENT Lave-Linge 6206 (repère 330, 14.65 €) · RONDELLE Lave-Linge ROULEMENT (repère 332, 8.09 €)
