Vue éclatée four ASKO OP86561S 514937

Name: ASKO OP86561S 514937
Brand: ASKO
SKU: OP86561S 514937

Découvrez la vue éclatée complète four ASKO OP86561S 514937, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four ASKO OP86561S 514937 et éviter les pannes imprévues. 22 pièces référencées.

Cette vue éclatée ASKO OP86561S 514937 référence 22 pièces détachées, dont grille cuisinière four 459*360, joint four porte, resistance four c/t 2100w, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière ASKO : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

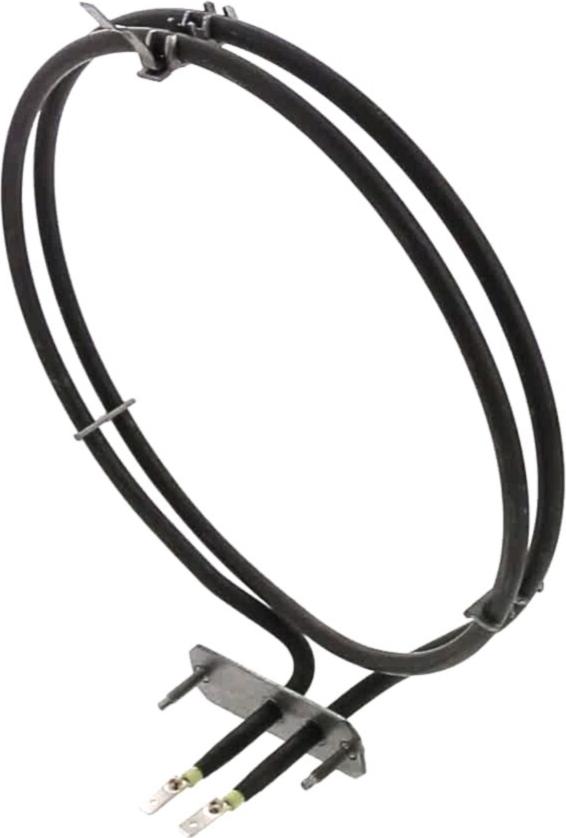

Sur cette vue : GRILLE Cuisinière FOUR 459*360 (repère 38, 52.29 €) · RESISTANCE Four C/T 2100w (repère 84, 36.12 €) · RESISTANCE Four GRILL 2700W (repère 1039, 73.74 €) · RESISTANCE Four SOLE 1100W (repère 1347, 41.01 €).

Disjonction à la chauffe

Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

Sur cette vue : RESISTANCE Four C/T 2100w (repère 84, 36.12 €) · RESISTANCE Four GRILL 2700W (repère 1039, 73.74 €) · RESISTANCE Four SOLE 1100W (repère 1347, 41.01 €).

Sécurités et régulation

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

Sur cette vue : MOTEUR Four VENTILATEUR CT YJ61-16A-HZ03 (repère 93, 51.47 €) · SONDE Four TEMPERATURE (repère 790, 58.27 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

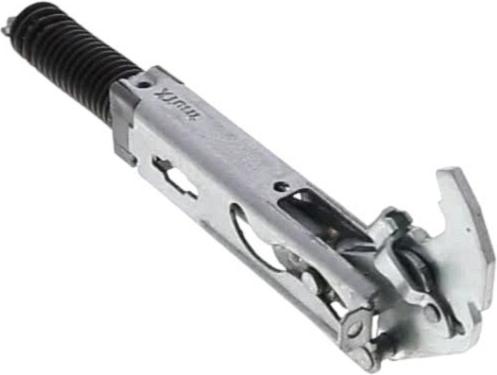

Sur cette vue : JOINT Four PORTE (repère 51, 107.93 €) · JOINT Four (repère 474, 13.03 €) · VITRE Four INTERIEURE 547*440 PYROLISE (repère 1019, 159.66 €) · CHARNIERE Four PORTE Droit ou GCHE (repère 1325, 54.18 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

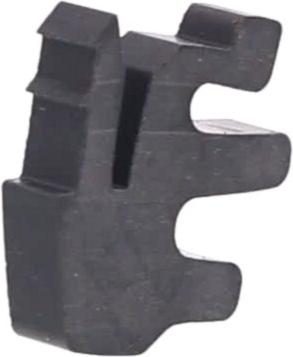

JOINT Four PORTE (repère 51, 107.93 €) · JOINT Four (repère 474, 13.03 €) · JOINT Cuisinière ENTRETOISE VERRE EXTERIEUR (repère 1360, 12.52 €)
