Vue éclatée seche linge KING D HOME KDSL6EG

Name: KING D HOME KDSL6EG
Brand: KING D HOME
SKU: KDSL6EG

Découvrez la vue éclatée complète seche linge KING D HOME KDSL6EG, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge KING D HOME KDSL6EG et éviter les pannes imprévues. 23 pièces référencées.

Cette vue éclatée KING D HOME KDSL6EG référence 23 pièces détachées, dont notice sèche-linge utilisation, hublot sèche-linge complet, securite sèche-linge porte complete, avec leur position sur le schéma constructeur.

Réparer son sèche-linge KING D HOME : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Le sèche-linge ne chauffe plus

Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.

Sur cette vue : RESISTANCE Sèche-Linge (repère 67, 57.89 €) · SUPPORT Sèche-Linge RESISTANCE (repère 68, 16.27 €) · THERMOSTAT Sèche-Linge 85°C (repère 69, 23.25 €) · THERMOSTAT Sèche-Linge 170°C (repère 71, 14.81 €).

Le tambour ne tourne plus

Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.

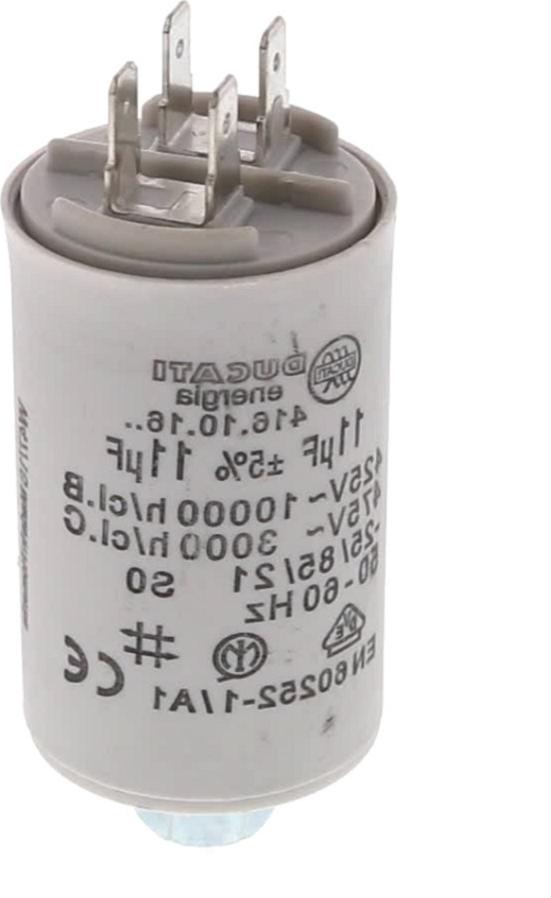

Sur cette vue : COURROIE Sèche-Linge 1930H6 (repère 10, 29.48 €) · POULIE Sèche-Linge ENSEMBLE (repère 17, 47.63 €) · CONDENSATEUR Sèche-Linge MOTEUR 11UF (repère 40, 27.45 €) · SUPPORT Sèche-Linge MOTEUR (repère 41, 17.06 €).

Bruit de grincement ou de roulement

Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.

Sur cette vue : PATIN Sèche-Linge Supérieur (repère 52, 15.05 €) · FEUTRE Sèche-Linge AVANT (repère 53, 27.3 €) · SUPPORT Sèche-Linge ROULEMENT (repère 72, 15.58 €) · ROULEMENT Sèche-Linge (repère 73, 14.26 €).

Séchage long ou linge humide

Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.

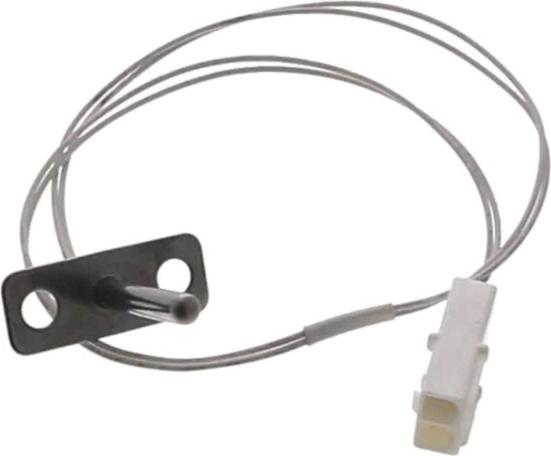

Sur cette vue : GAINE Sèche-Linge (repère 12, 24.44 €) · EMBOUT Sèche-Linge GAINE (repère 13, 14.44 €) · FILTRE Sèche-Linge PELUCHES (repère 50, 58.47 €) · SONDE Sèche-Linge CTN 125°C (repère 56, 31.91 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

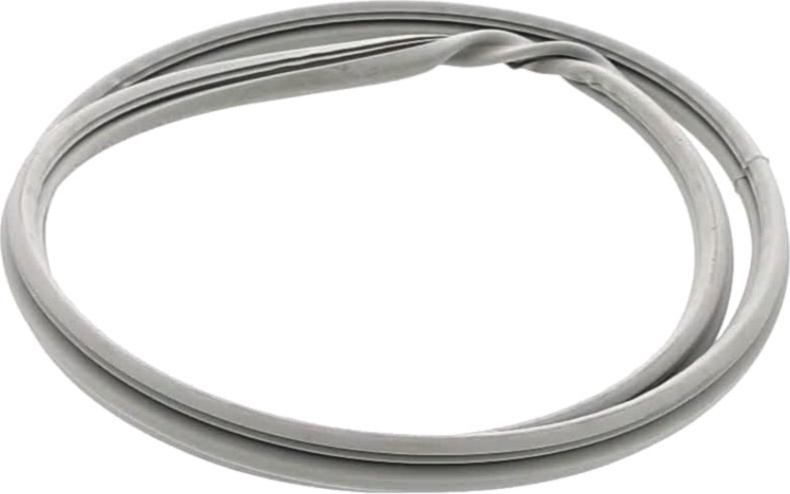

JOINT Sèche-Linge HUBLOT (2 lèvres) (repère 7, 41.77 €) · COURROIE Sèche-Linge 1930H6 (repère 10, 29.48 €) · CONDENSATEUR Sèche-Linge MOTEUR 11UF (repère 40, 27.45 €) · FILTRE Sèche-Linge PELUCHES (repère 50, 58.47 €) · PATIN Sèche-Linge Supérieur (repère 52, 15.05 €) · FEUTRE Sèche-Linge AVANT (repère 53, 27.3 €) · THERMOSTAT Sèche-Linge 85°C (repère 69, 23.25 €) · THERMOSTAT Sèche-Linge 170°C (repère 71, 14.81 €)
