Vue éclatée four DAEWOO KBE-6R2SSS

Name: DAEWOO KBE-6R2SSS
Brand: DAEWOO
SKU: KBE-6R2SSS

Découvrez la vue éclatée complète four DAEWOO KBE-6R2SSS, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four DAEWOO KBE-6R2SSS et éviter les pannes imprévues. 17 pièces référencées.

Cette vue éclatée DAEWOO KBE-6R2SSS référence 17 pièces détachées, dont vitre four interieure 460*330, resistance four grill 2000+950w, douille four lampe, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière DAEWOO : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

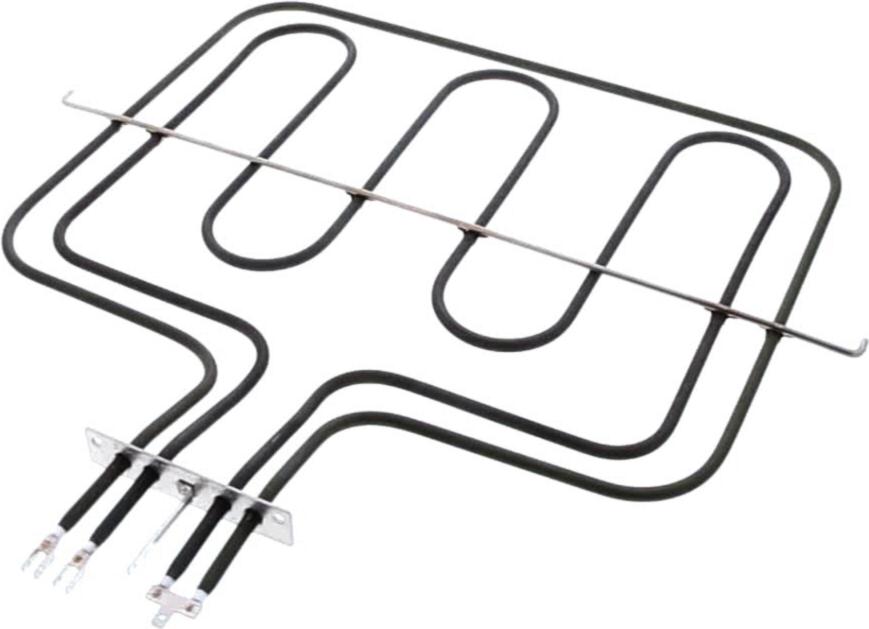

Sur cette vue : RESISTANCE Four GRILL 2000+950W (repère 0, 62.7 €) · RESISTANCE Four SOLE (repère 0, 51.47 €) · GRILLE Four FOUR 474*359 (repère 0, 43.05 €).

Disjonction à la chauffe

Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

Sur cette vue : RESISTANCE Four GRILL 2000+950W (repère 0, 62.7 €) · RESISTANCE Four SOLE (repère 0, 51.47 €).

Sécurités et régulation

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

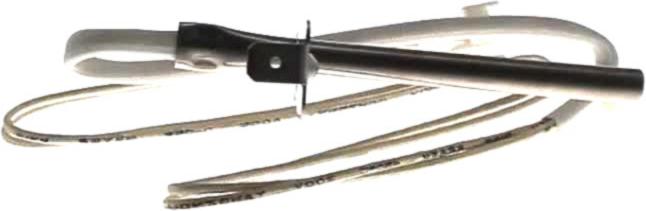

Sur cette vue : TURBINE Four VENTILATEUR (repère 0, 12.57 €) · SONDE Four TEMPERATURE (repère 0, 18.01 €) · THERMOSTAT Four SECURITE MOTEUR TANGENTIEL (repère 0, 25.8 €) · MOTEUR Four VENTILATEUR TANGENTIEL (repère 0, 177.14 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

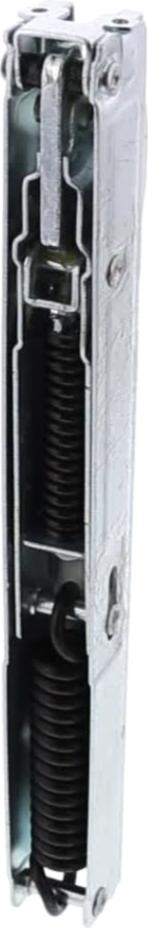

Sur cette vue : VITRE Four INTERIEURE 460*330 (repère 0, 69.15 €) · CHARNIERE Four PORTE DOUBLE RESSORTS 210MM 15 STRIES 17 STRIES (repère 0, 36.38 €) · VITRE Four EXTERIEURE REC0004 (repère 0, 98.9 €) · JOINT Four PORTE (repère 0, 35.83 €).
