Vue éclatée four DAEWOO KBE-6R2SMMF

Name: DAEWOO KBE-6R2SMMF
Brand: DAEWOO
SKU: KBE-6R2SMMF

Découvrez la vue éclatée complète four DAEWOO KBE-6R2SMMF, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four DAEWOO KBE-6R2SMMF et éviter les pannes imprévues. 18 pièces référencées.

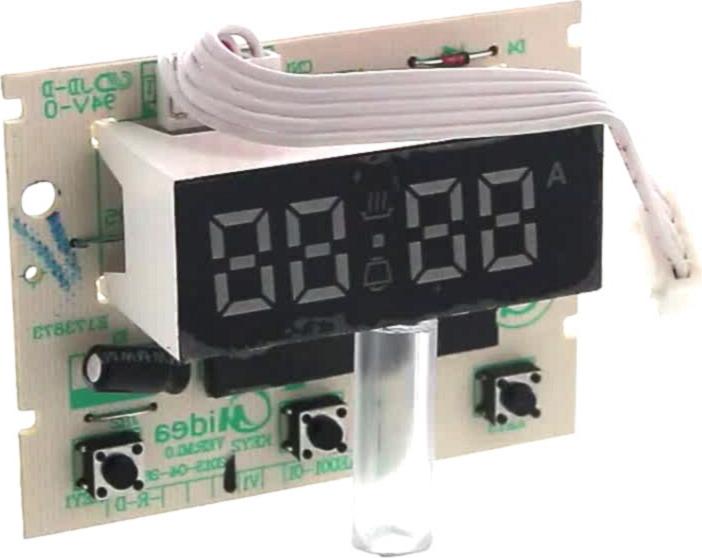

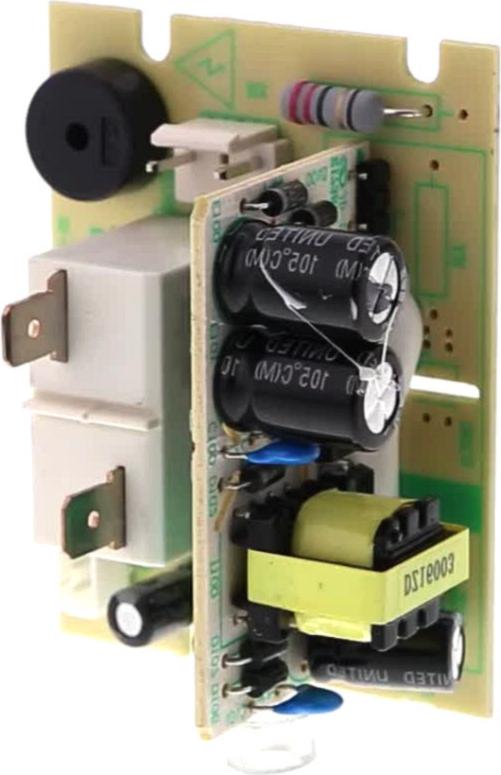

Cette vue éclatée DAEWOO KBE-6R2SMMF référence 18 pièces détachées, dont platine four affichage, bouton four transfert horloge, platine four d'alimentation horloge, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière DAEWOO : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

Sur cette vue : RESISTANCE Four SOLE (repère 53, 50.03 €) · RESISTANCE Four GRILL 2000+950 W MD1807 (repère 61, 61.62 €).

Disjonction à la chauffe

Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

Sur cette vue : RESISTANCE Four SOLE (repère 53, 50.03 €) · RESISTANCE Four GRILL 2000+950 W MD1807 (repère 61, 61.62 €).

Sécurités et régulation

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

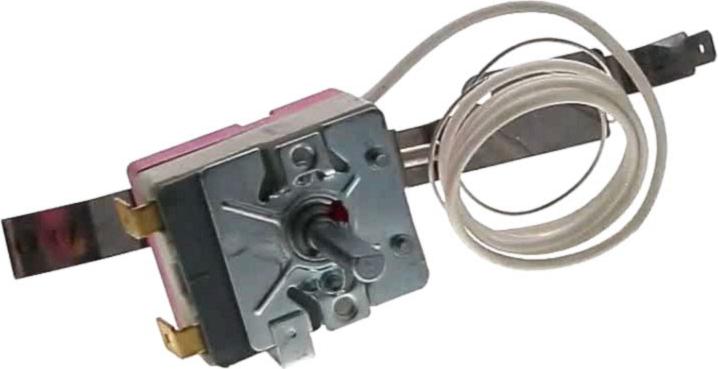

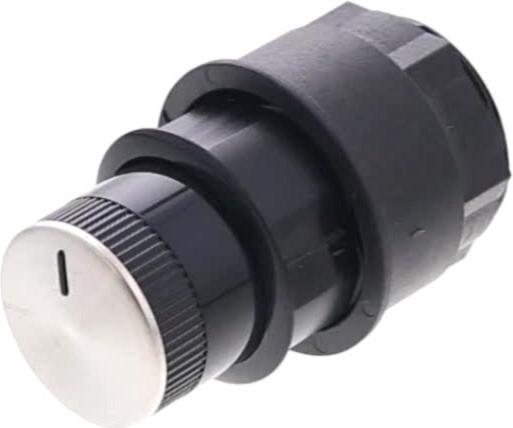

Sur cette vue : THERMOSTAT Cuisinière (repère 15, 23.22 €) · THERMOSTAT Four KLIXON 70°C (repère 21, 17.52 €) · THERMOSTAT Cuisinière SECURITE (repère 21, 23.03 €) · MANETTE Four COMMUTATEUR/THERMOSTAT NOIRE PUSH PULL 32*65 3H 6MM 20MM (repère 30, 36.1 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

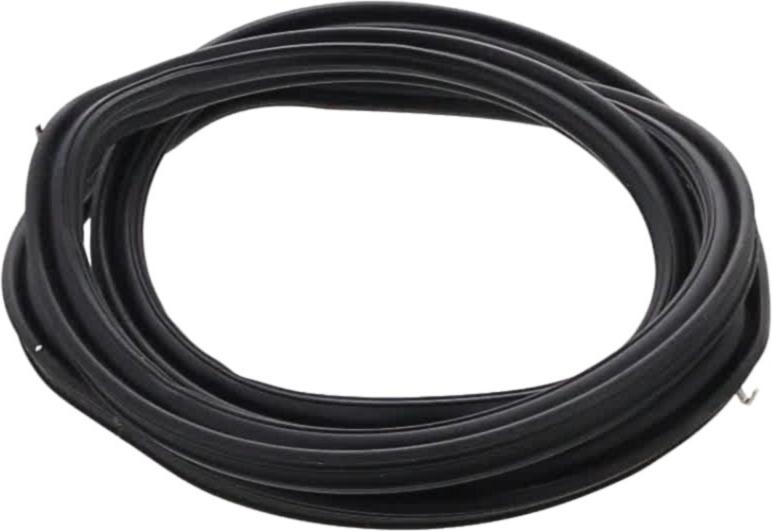

Sur cette vue : CHARNIERE Cuisinière PORTE Droit ou Gauche (repère 11, 30.06 €) · JOINT Cuisinière PORTE 4 CROCHETS 430*320 (repère 35, 31.84 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

THERMOSTAT Cuisinière (repère 15, 23.22 €) · THERMOSTAT Four KLIXON 70°C (repère 21, 17.52 €) · THERMOSTAT Cuisinière SECURITE (repère 21, 23.03 €) · MANETTE Four COMMUTATEUR/THERMOSTAT NOIRE PUSH PULL 32*65 3H 6MM 20MM (repère 30, 36.1 €) · JOINT Cuisinière PORTE 4 CROCHETS 430*320 (repère 35, 31.84 €)
