Vue éclatée lave vaisselle SAGAA C50H C50-H-AD-EL

Name: SAGAA C50H C50-H-AD-EL
Brand: SAGAA
SKU: C50H C50-H-AD-EL

Découvrez la vue éclatée complète lave vaisselle SAGAA C50H C50-H-AD-EL, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle SAGAA C50H C50-H-AD-EL et éviter les pannes imprévues. 18 pièces référencées.

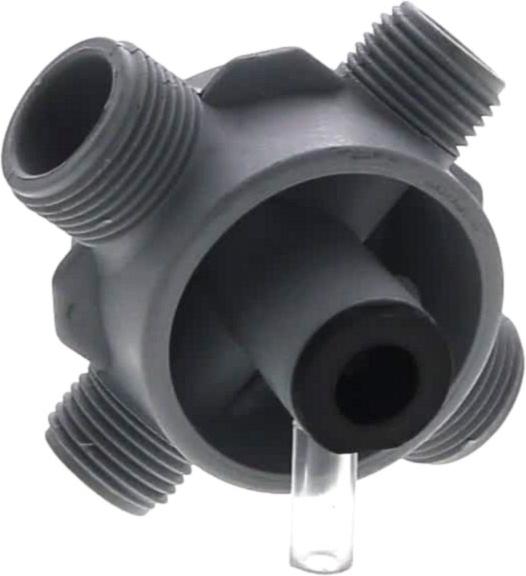

Cette vue éclatée SAGAA C50H C50-H-AD-EL référence 18 pièces détachées, dont pressostat lave-vaisselle, croix lave-vaisselle centrale 4 sorties, bouchon lave-vaisselle bac sel, avec leur position sur le schéma constructeur.

Réparer son lave-vaisselle SAGAA : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne vidange plus

De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.

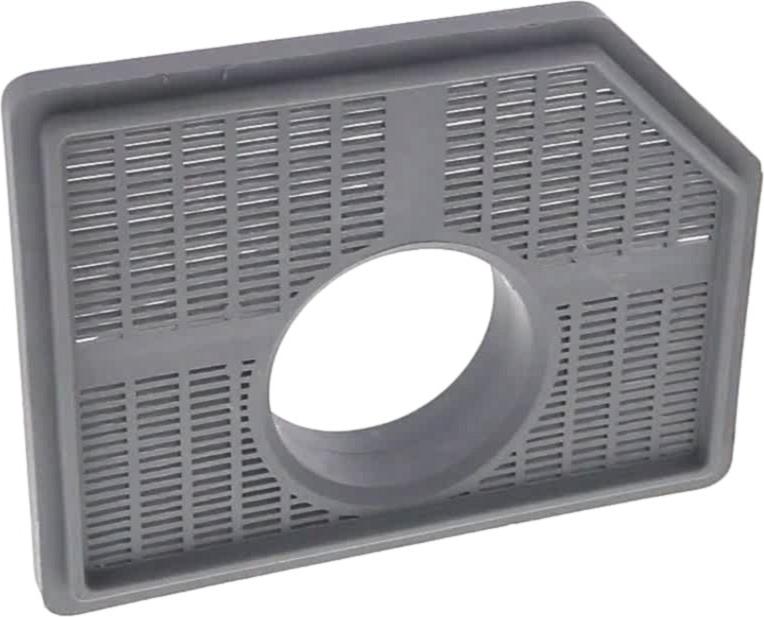

Sur cette vue : FILTRE Lave-Vaisselle ASPIRATION 172X127mm (repère 2, 72.03 €).

Vaisselle mal lavée

Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.

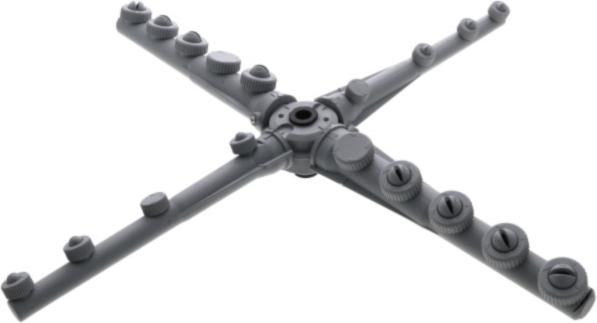

Sur cette vue : BRAS Lave-Vaisselle COMPLET (repère 8, 173.91 €) · MOTEUR Lave-Vaisselle CYCLAGE (repère 19, 433.01 €).

Fuite

Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.

Sur cette vue : BOUCHON Lave-Vaisselle BAC SEL (repère 7, 27.49 €) · DURITE Lave-Vaisselle REFOULEMENT (repère 10, 185.1 €) · JOINT Lave-Vaisselle CARTER (repère 13, 21.16 €) · JOINT Lave-Vaisselle (repère 14, 12.19 €).

Ne chauffe plus / vaisselle froide

La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.

Sur cette vue : THERMOSTAT Lave-Vaisselle SECURITE CHAUDIERE (repère 2, 47.28 €) · THERMOSTAT Lave-Vaisselle (repère 8, 48.66 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

FILTRE Lave-Vaisselle ASPIRATION 172X127mm (repère 2, 72.03 €) · THERMOSTAT Lave-Vaisselle SECURITE CHAUDIERE (repère 2, 47.28 €) · THERMOSTAT Lave-Vaisselle (repère 8, 48.66 €) · JOINT Lave-Vaisselle CARTER (repère 13, 21.16 €) · JOINT Lave-Vaisselle (repère 14, 12.19 €)
