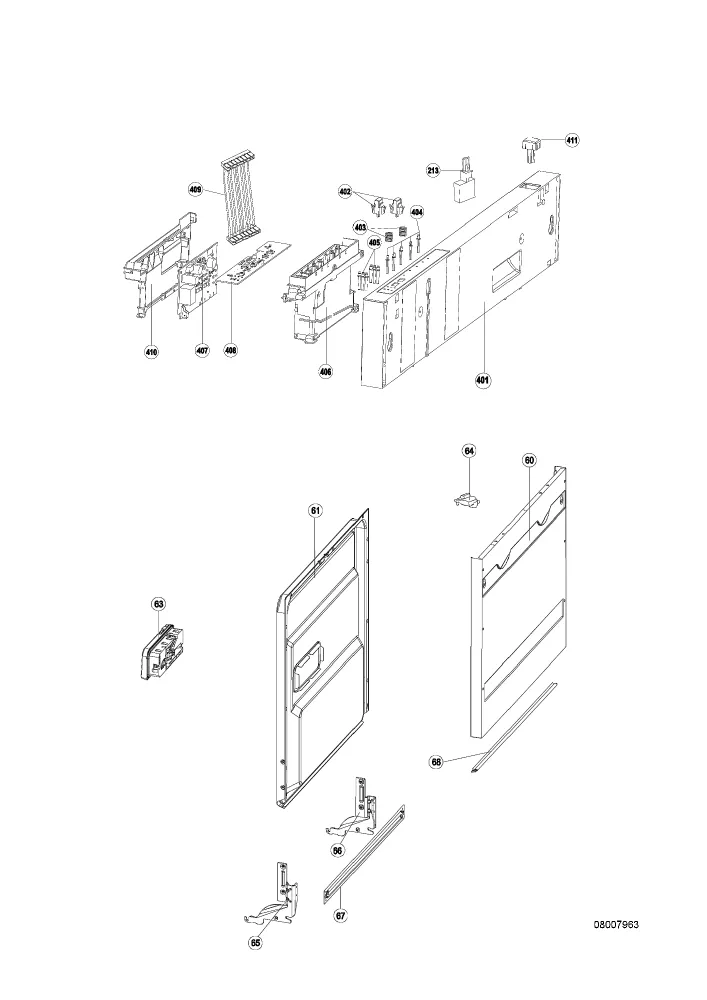

Vue éclatée lave vaisselle LADEN LVI110FD 851070829000

Name: LADEN LVI110FD 851070829000
Brand: LADEN
SKU: LVI110FD 851070829000

Découvrez la vue éclatée complète lave vaisselle LADEN LVI110FD 851070829000, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle LADEN LVI110FD 851070829000 et éviter les pannes imprévues. 13 pièces référencées.

Cette vue éclatée LADEN LVI110FD 851070829000 référence 13 pièces détachées, dont joint lave-vaisselle tour porte, joint lave-vaisselle supérieur gris, cable lave-vaisselle porte unitaire, avec leur position sur le schéma constructeur.

Réparer son lave-vaisselle LADEN : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne vidange plus

De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.

Sur cette vue : FILTRE Lave-Vaisselle MICRO COMPLET (repère 115, 22.7 €).

Vaisselle mal lavée

Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.

Sur cette vue : BRAS Lave-Vaisselle Supérieur COMPLET GRIS FONCE (repère 108, 37.59 €) · BRAS Lave-Vaisselle Inférieur (repère 114, 35.65 €).

Fuite

Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.

Sur cette vue : JOINT Lave-Vaisselle TOUR PORTE (repère 12, 25.99 €) · JOINT Lave-Vaisselle Supérieur GRIS (repère 13, 9.94 €) · JOINT Lave-Vaisselle DROIT GRIS (repère 49, 16.65 €) · BOUCHON Lave-Vaisselle BAC SEL 84mm GRIS FONCE (repère 156, 14.8 €).

Ne chauffe plus / vaisselle froide

La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.

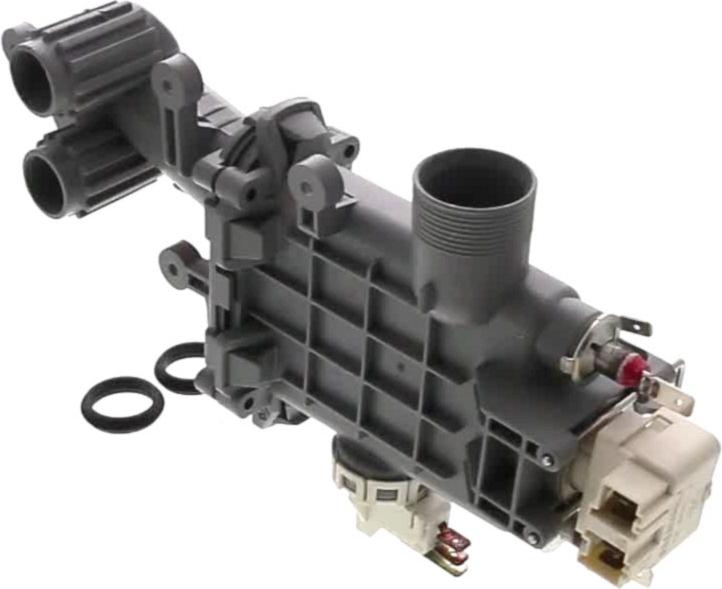

Sur cette vue : RESISTANCE Lave-Vaisselle + SUPPORT+THERMOSTAT+JOINT (repère 173, 43.52 €).

Porte qui tombe ou ne tient plus

Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.

Sur cette vue : CABLE Lave-Vaisselle PORTE unitaire (repère 30, 12.63 €) · CABLE Lave-Vaisselle ALIMENTATION 185cm (3 cosses plates) (repère 172, 17.88 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Lave-Vaisselle TOUR PORTE (repère 12, 25.99 €) · JOINT Lave-Vaisselle Supérieur GRIS (repère 13, 9.94 €) · JOINT Lave-Vaisselle DROIT GRIS (repère 49, 16.65 €) · FILTRE Lave-Vaisselle MICRO COMPLET (repère 115, 22.7 €) · RESISTANCE Lave-Vaisselle + SUPPORT+THERMOSTAT+JOINT (repère 173, 43.52 €)
