Vue éclatée seche linge CONTINENTAL EDISON CESLEM3C 3606507303131

Name: CONTINENTAL EDISON CESLEM3C 3606507303131
Brand: CONTINENTAL EDISON
SKU: CESLEM3C 3606507303131

Découvrez la vue éclatée complète seche linge CONTINENTAL EDISON CESLEM3C 3606507303131, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge CONTINENTAL EDISON CESLEM3C 3606507303131 et éviter les pannes imprévues. 28 pièces référencées.

Cette vue éclatée CONTINENTAL EDISON CESLEM3C 3606507303131 référence 28 pièces détachées, dont tambour sèche-linge, patin sèche-linge, patin sèche-linge avant, avec leur position sur le schéma constructeur.

Réparer son sèche-linge CONTINENTAL EDISON : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Le sèche-linge ne chauffe plus

Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.

Sur cette vue : RESISTANCE Sèche-Linge TUBULAIRE (repère 7, 60.4 €) · Thermostat Sèche-Linge NC60 SUR GAINE (repère 8, 18.45 €).

Le tambour ne tourne plus

Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.

Sur cette vue : MOTEUR Sèche-Linge (repère 14, 147.6 €) · CONDENSATEUR Sèche-Linge 8uF (repère 15, 13.77 €) · CLIPS MOTEUR (repère 16, 5.07 €).

Bruit de grincement ou de roulement

Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.

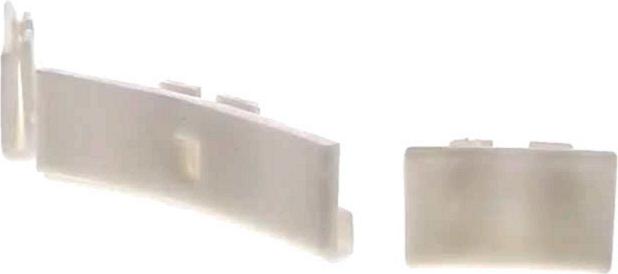

Sur cette vue : PATIN Sèche-Linge (repère 3) · PATIN Sèche-Linge AVANT (repère 4) · FEUTRE Sèche-Linge ARRIERE OU AVANT (repère 6).

Séchage long ou linge humide

Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.

Sur cette vue : Thermostat Sèche-Linge NC60 SUR GAINE (repère 8, 18.45 €) · FILTRE Sèche-Linge HUBLOT (repère 9) · TUYAU Sèche-Linge EVACUATION (repère 11, 54.08 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

PATIN Sèche-Linge (repère 3) · PATIN Sèche-Linge AVANT (repère 4) · FEUTRE Sèche-Linge ARRIERE OU AVANT (repère 6) · Thermostat Sèche-Linge NC60 SUR GAINE (repère 8, 18.45 €) · FILTRE Sèche-Linge HUBLOT (repère 9) · JOINT Sèche-Linge HUBLOT (repère 10) · CONDENSATEUR Sèche-Linge 8uF (repère 15, 13.77 €)
