Vue éclatée seche linge CONTINENTAL EDISON CESL680MA SL680MA

Name: CONTINENTAL EDISON CESL680MA SL680MA
Brand: CONTINENTAL EDISON
SKU: CESL680MA SL680MA

Découvrez la vue éclatée complète seche linge CONTINENTAL EDISON CESL680MA SL680MA, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge CONTINENTAL EDISON CESL680MA SL680MA et éviter les pannes imprévues. 24 pièces référencées.

Cette vue éclatée CONTINENTAL EDISON CESL680MA SL680MA référence 24 pièces détachées, dont moteur sèche-linge *destockage*, support sèche-linge moteur, carter sèche-linge arriere, avec leur position sur le schéma constructeur.

Réparer son sèche-linge CONTINENTAL EDISON : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Le sèche-linge ne chauffe plus

Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.

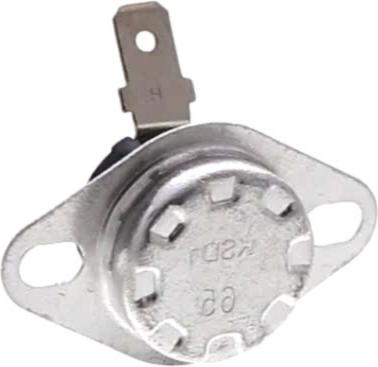

Sur cette vue : THERMOSTAT Sèche-Linge RESISTANCE REARMABLE (repère 47, 25.93 €) · THERMOSTAT Sèche-Linge RESISTANCE (repère 48, 27 €) · RESISTANCE Sèche-Linge (repère 54, 81.89 €).

Le tambour ne tourne plus

Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.

Sur cette vue : MOTEUR Sèche-Linge *DESTOCKAGE* (repère 4, 65.23 €) · SUPPORT Sèche-Linge MOTEUR (repère 7, 18.93 €) · POULIE Sèche-Linge ENSEMBLE (repère 15, 44.22 €) · COURROIE Sèche-Linge 1915H6 (repère 67, 28 €).

Bruit de grincement ou de roulement

Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.

Sur cette vue : ROULEMENT Sèche-Linge (repère 45, 12.09 €) · PATIN Sèche-Linge FRICTION (repère 55, 9.05 €) · SUPPORT Sèche-Linge PATIN (repère 57, 9.41 €) · FEUTRE Sèche-Linge (repère 59, 25.73 €).

Séchage long ou linge humide

Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.

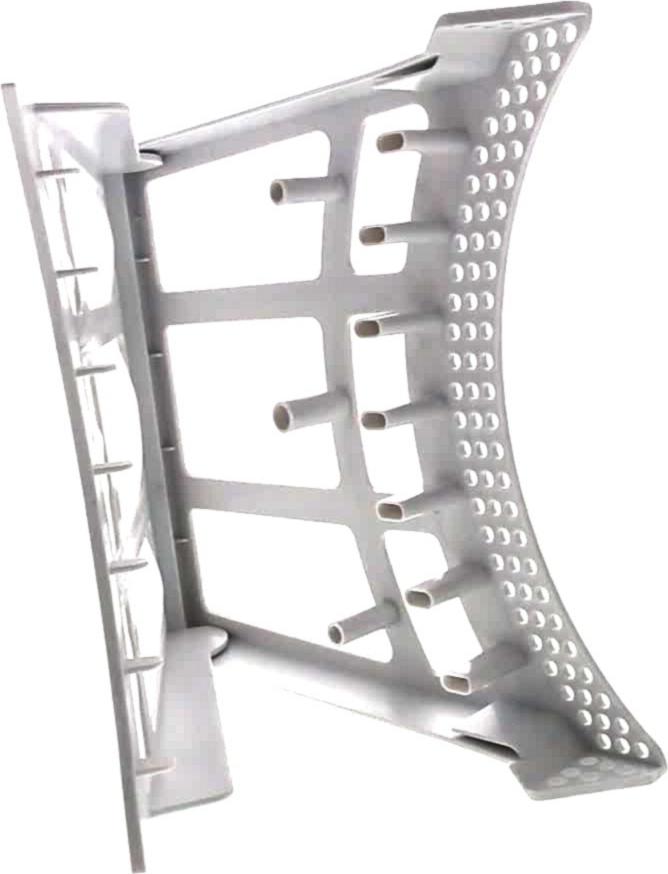

Sur cette vue : FILTRE Sèche-Linge PELUCHES (repère 91, 32.3 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

ROULEMENT Sèche-Linge (repère 45, 12.09 €) · THERMOSTAT Sèche-Linge RESISTANCE REARMABLE (repère 47, 25.93 €) · THERMOSTAT Sèche-Linge RESISTANCE (repère 48, 27 €) · PATIN Sèche-Linge FRICTION (repère 55, 9.05 €) · SUPPORT Sèche-Linge PATIN (repère 57, 9.41 €) · FEUTRE Sèche-Linge (repère 59, 25.73 €) · COURROIE Sèche-Linge 1915H6 (repère 67, 28 €) · FILTRE Sèche-Linge PELUCHES (repère 91, 32.3 €)
