Réparer son four et cuisinière CONTINENTAL EDISON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : ISOLATION Cuisinière FOUR CIRCULAIRE (38.04 €) · GRILLE Four FOUR (repère 17, 27.86 €) · GRILLE Four FOUR 445*363 (repère 17, 28.59 €) · GRILLE Four FOUR 445*360 (repère 17, 28.3 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

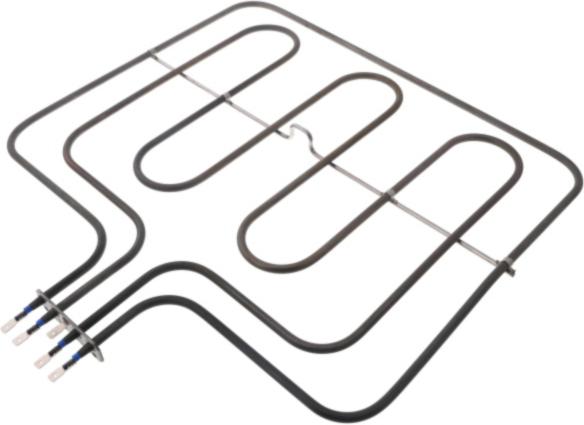

Sur cette vue : Résistance Cuisinière SOLE 1100W *promo* (repère 110, 15.83 €) · TOLE Cuisinière SUPPORT Résistance Inférieur (repère 111, 26.26 €) · RESISTANCE Four Supérieur 1400+1200W (repère 112, 51.88 €) · SUPPORT Cuisinière Résistance Supérieur (repère 114, 5.42 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : MOTEUR Cuisinière VENTILATEUR 26W YJ64-16A 2cosses (repère 9, 27.49 €) · THERMOSTAT Cuisinière FOUR 47-285°C NT-252ZW/6 2P+T BULBE+CABLE=104cm (repère 82, 36.64 €) · ECROU Four TURBINE VENTILATEUR PAS GAUCHE (repère 91, 2.54 €) · THERMOSTAT Four SECURITE 200°C 271P 250V 16A (repère 448, 26.14 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : JOINT Four ENTRETOISE VITRE INTERIEURE (5.24 €) · SUPPORT Cuisinière CHARNIERE FOUR DROITE (repère 12, 16.75 €) · SUPPORT Cuisinière CHARNIERE FOUR GAUCHE (repère 12, 12.7 €) · JOINT Four MOUFLE (repère 16, 28.27 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Four ENTRETOISE VITRE INTERIEURE (5.24 €) · JOINT Four MOUFLE (repère 16, 28.27 €) · THERMOSTAT Cuisinière FOUR 47-285°C NT-252ZW/6 2P+T BULBE+CABLE=104cm (repère 82, 36.64 €) · JOINT Cuisinière POIGNEE (repère 211, 7.18 €) · THERMOSTAT Four SECURITE 200°C 271P 250V 16A (repère 448, 26.14 €) · Thermostat Four NC140 (repère 448, 23.53 €) · SUPPORT Cuisinière BULBE THERMOSTAT ELECTRIQUE (repère 479, 3.68 €)
