Vue éclatée four CONTINENTAL EDISON CEFM510FSA

Name: CONTINENTAL EDISON CEFM510FSA
Brand: CONTINENTAL EDISON
SKU: CEFM510FSA

Découvrez la vue éclatée complète four CONTINENTAL EDISON CEFM510FSA, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four CONTINENTAL EDISON CEFM510FSA et éviter les pannes imprévues. 24 pièces référencées.

Cette vue éclatée CONTINENTAL EDISON CEFM510FSA référence 24 pièces détachées, dont bouton four horloge, thermostat four securite 85°c, resistance four grill, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière CONTINENTAL EDISON : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

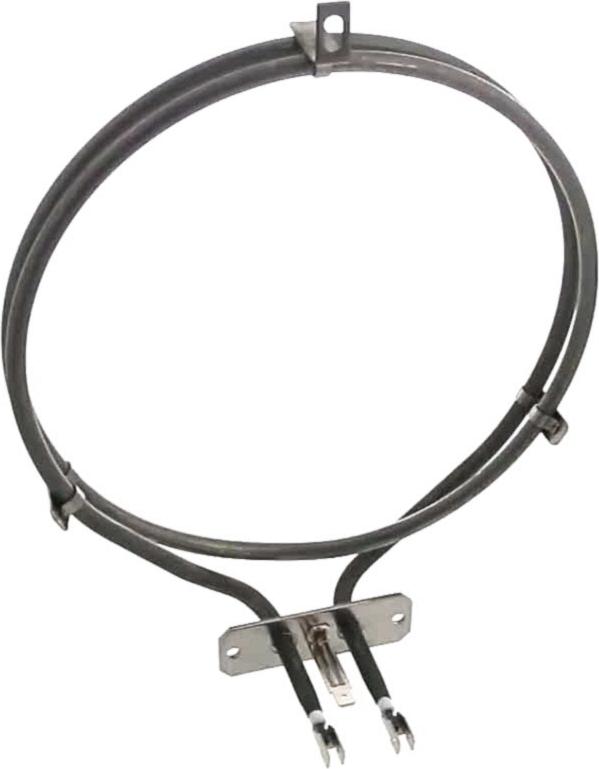

Sur cette vue : RESISTANCE Four GRILL (repère 10, 88.7 €) · RESISTANCE Four CHARLEUR TOURNANTE 1800w XLRH-01 (repère 17, 36.42 €) · SUPPORT Four Droit et Gauche GRILLE (repère 23, 76.98 €) · SUPPORT Four GRILLE LATERALE (repère 25, 65.78 €).

Disjonction à la chauffe

Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

Sur cette vue : RESISTANCE Four GRILL (repère 10, 88.7 €) · RESISTANCE Four CHARLEUR TOURNANTE 1800w XLRH-01 (repère 17, 36.42 €).

Sécurités et régulation

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

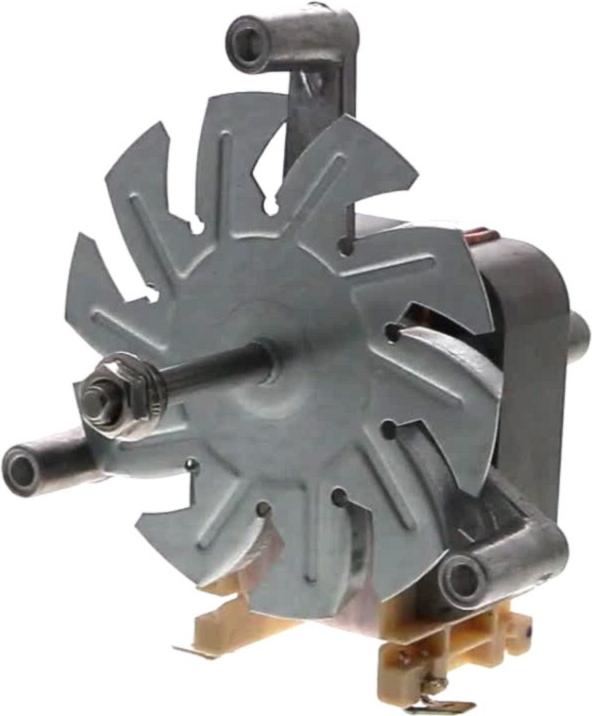

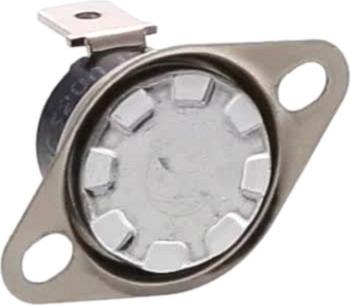

Sur cette vue : THERMOSTAT Four SECURITE 85°C (repère 3, 15.32 €) · THERMOSTAT Four SECU TANG KSD301A KSD1 65° 13.5 A (repère 5, 15.45 €) · MOTEUR Four VENTILATEUR AXE LG 26MM MDC30A (repère 15, 76.04 €) · THERMOSTAT Four REGLABLE (repère 56, 68.98 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

Sur cette vue : JOINT Four PORTE FOUR (repère 28) · VITRE Four INTERIEUR 530*390 E (repère 36) · VITRE Four INTERMEDIAIRE (repère 38, 66.52 €) · VITRE Cuisinière Extérieure E (repère 45, 137542576.65 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

THERMOSTAT Four SECURITE 85°C (repère 3, 15.32 €) · THERMOSTAT Four SECU TANG KSD301A KSD1 65° 13.5 A (repère 5, 15.45 €) · JOINT Four PORTE FOUR (repère 28) · THERMOSTAT Four REGLABLE (repère 56, 68.98 €)
